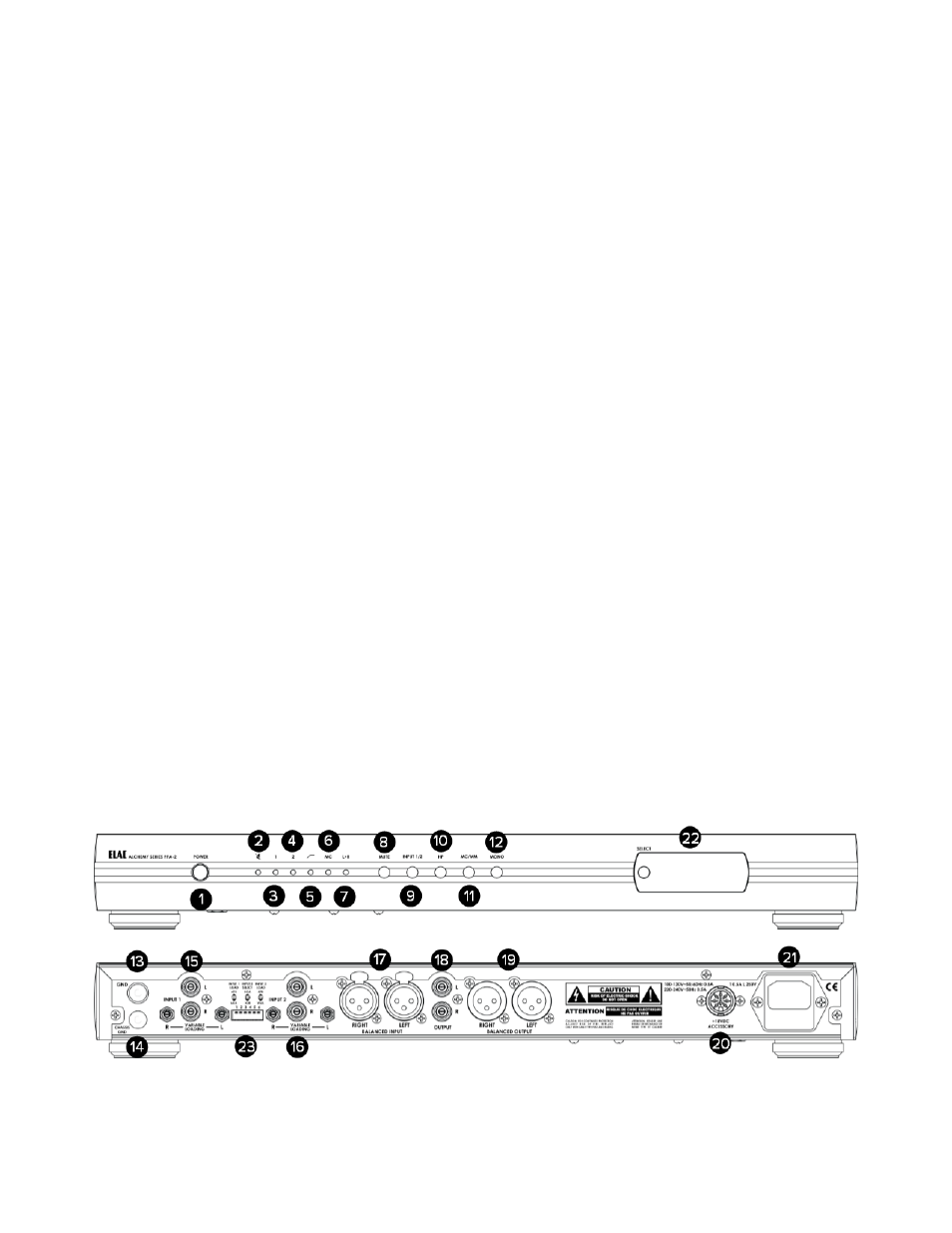

Bedienelemente und Anzeigen
1. Ein-/Aus-Schalter – Zum Ein- und Ausschalten des Phono-Vorverstärkers.
2. MUTE-Anzeige – Diese LED leuchtet auf, wenn die MUTE-Funktion aktiv ist.
3. Anzeige für Eingang 1 - Diese LED zeigt an, dass Eingang 1 aktiv ist.
4. Anzeige für Eingang 2 - Diese LED zeigt an, dass Eingang 2 aktiv ist.
5. Anzeige für Hochpass-Filter – Diese LED leuchtet, wenn das Hochpass-Filter aktiv ist.
6. Anzeige für MC (Moving Coil) – Diese LED leuchtet, wenn der MC-Modus aktiv ist.
7. Anzeige für L+R (Mono) - Diese LED leuchtet, wenn der Mono-Modus aktiv ist.
8. MUTE-Taste – Die MUTE-Funktion unterbricht die Tonwiedergabe des Verstärkers.
9. Eingangswahltaste – Mit dieser Taste schaltet man zwischen den Eingängen 1 und 2 um.
10. Hochpass-Taste – Mit dieser Taste wird das Hochpass-Filter (Rumpelfilter) aktiviert.
11. MC/MM-Taste - Mit dieser Taste schaltet man zwischen MM (Moving Magnet) und MC (Moving Coil) um.
12. MONO-Schalter – Mit diesem Schalter versetzt man den Vorverstärker in den Mono-Modus, um
Mono-Schallplatten abspielen zu können.
13. Masse-Anschluss – Dieser Anschluss wird verwendet, um den Plattenspieler mit Signalmasse zu
verbinden (s. Seite 6 für weitere Details).
14. Gehäusemasse – Diese Klemme wird verwendet, um den Plattenspieler mit Gehäuse- bzw.
Schutzleiter-Masse zu verbinden (s. Seite 6 für weitere Details).
15. Eingang 1 (Cinch) – für den Anschluss an einen unsymmetrischen, Cinch-basierten Plattenspieler
16. Eingang 2 (Cinch) – für den Anschluss an einen unsymmetrischen, Cinch-basierten Plattenspieler
17. Eingang 2 (XLR) – für den Anschluss an einen symmetrischen, XLR-basierten Plattenspieler
18. Cinch-Ausgang – für den Anschluss an einen unsymmetrischen, Cinch-basierten Vorverstärker /
Receiver
19.
XLR-Ausgang – für den Anschluss an einen symmetrischen, XLR-basierten Vorverstärker / Receiver
20. 18 V Versorgungsspannungsausgang – zum Anschluss bestimmter Miracord Plattenspieler
21. Netzdose – Hier verbinden Sie den Phono-Vorverstärker mit dem Stromnetz.
22. OLED-Display – Das Display zeigt verschiedene Informationen über den Betriebszustand des
Gerätes an.
23. Last-Konfiguration – wird verwendet, um die Lasten an die Tonabnehmer-Systeme (Eingänge 1 und 2)
anzupassen
