Injectors table
BRÛLEURS
PUISSANCE
NOMINALE
PUISSANCE
RÉDUITE
GAZ DE
PÉTROLE
LIQUÉFIÉ/
PROPANE
11" (279,4 mm)
C.E.
GAZ NATUREL
4" (101,6 MM)
C.E.
BTU/HEURE
BTU/HEURE
Ø INJECTEUR
[1/100 MM]
Ø INJECTEUR
[1/100 MM]
Semi-rapide (SR)
LP/Gaz propane
7600
1800
78
n/a
Gaz naturel
8000
1800
n/a
136
Triple anneau
LP/Gaz propane
12000
6300
97
n/a
Gaz naturel
14000
6300
n/a
180
Double (D)
Anneau intérieur
2800
1
1100
1
47
3
80
3
Brûleur complet
18000
2
6500
2
79 (x2)
4
135 (x2)
4
GAS GAS MODELS ONLY
Brûleur de four
17000
3200
120
208
Brûleur de grillage
13000
n/a
105
184
1
Puissance calculée uniquement avec le fonctionnement de la couronne interne
2
Puissance calculée avec la couronne interne et externe
3
Injecteur de couronne interne
4
Injecteur de couronne externe

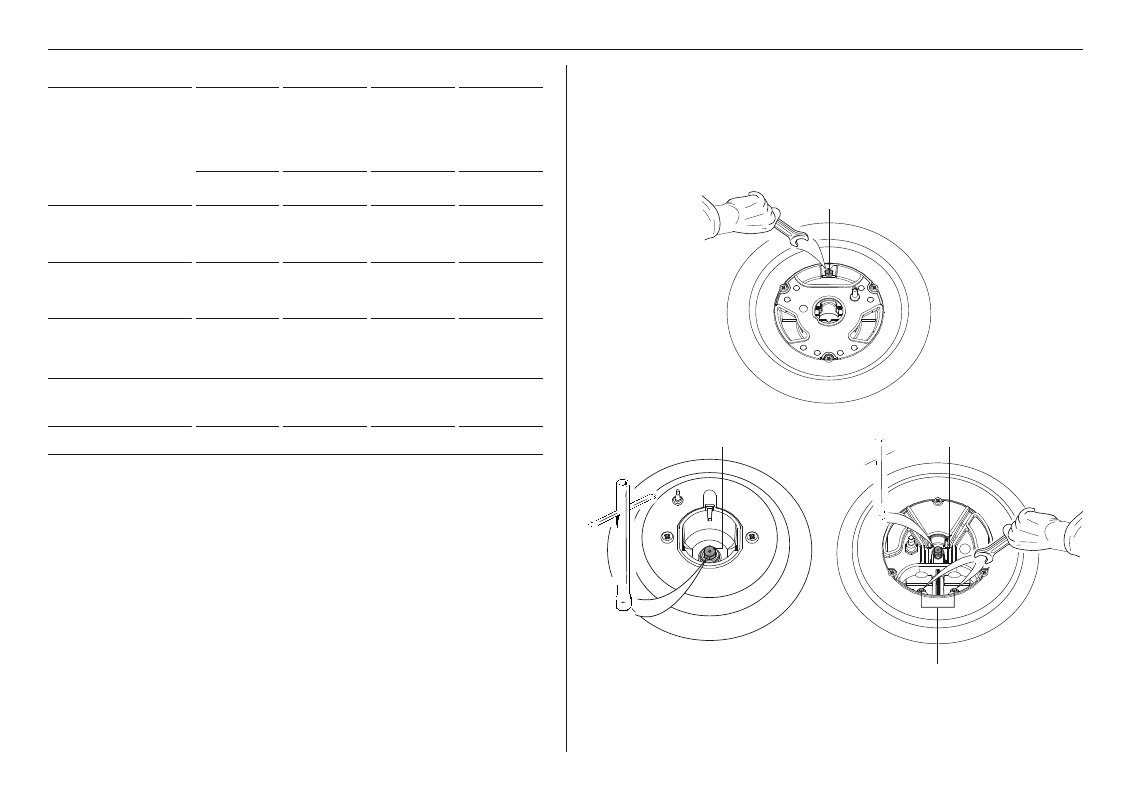

Remplacement des injecteurs de brûleur de la surface de cuisson
z
Retirez les pièces d’appui, les capuchons de brûleur et les diffuseurs de flamme.
z
Utilisez une clé pour remplacer les injecteurs de buse par ceux adaptés au type
de gaz utilisé.
z
Réinstallez les diffuseurs de flamme, les capuchons de brûleur et les pièces d’appui.
Les brûleurs sont conçus de façon à ce qu’aucune régulation d’air primaire ne soit requise.
Brûleur semi-rapide
Brûleur double
CONVERSION DU GAZ
Injecteur de
l’anneau intérieur
Injecteur de l’anneau extérieur
Injecteur de
l’anneau intérieur
Injecteur de
l’anneau intérieur
