Instructions d’installation
Acura MDX
Honda Pilot
Numéros de pièces :
44589
75599
87454

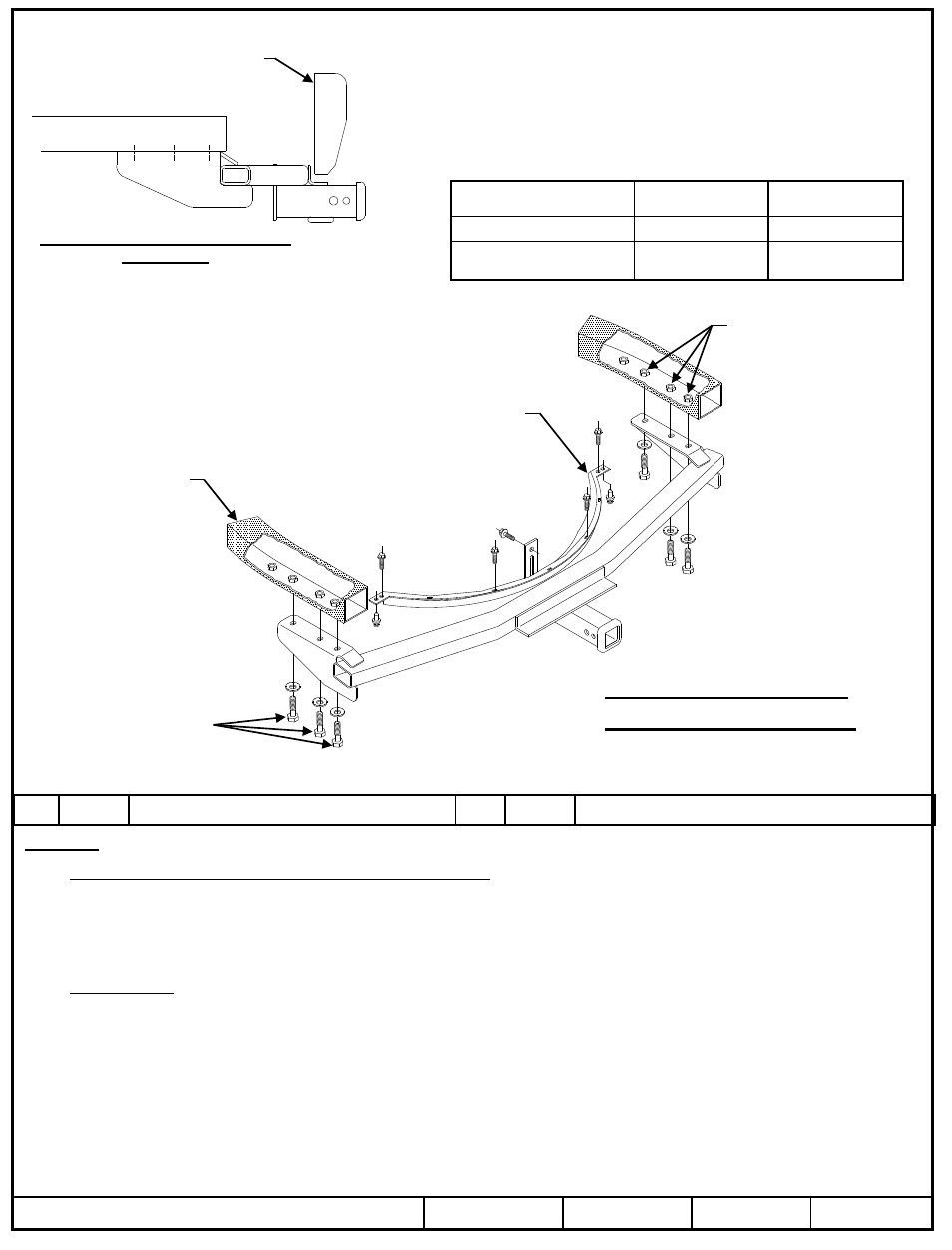

Attelage montré dans la position
appropriée
Équipement requis :
Clés : 10 mm, 14 mm, 17 mm, 19 mm
Mèches : Aucune
Remarque : Des refroidisseurs de transmission et de servodirection sont nécessaires pour assurer la capacité max. de remorquage (consulter le
manuel du propriétaire du véhicule pour les détails).
Modèles Acura MDX 2001 à 2003 et Honda Pilot 2001 et ultérieurs :
1. Enlever le crochet de remorquage du côté conducteur et le remettre au propriétaire du véhicule avec les pièces de fixation.
2. Abaisser l’échappement en enlevant trois supports de silencieux en caoutchouc.
3. Soulever l’attelage en position et installer la visserie comme illustré ci-dessus.
4. Réinstaller les supports de silencieux enlevés à l'étape 2.
5. Si un bruit de cliquetis provient de l’échappement, découper vers l’arrière l’écran thermique de l’échappement entre la traverse tubulaire et le
silencieux.
Acura MDX 2004
1. Enlever le crochet de remorquage du côté conducteur et le remettre au propriétaire du véhicule avec les pièces de fixation.
2. Enlever le carénage sous le revêtement en retirant les boulons et les agrafes du carénage (illustration ci-dessus) et les remettre au propriétaire.
3. Abaisser l’échappement en enlevant quatre supports de silencieux en caoutchouc.
4. Soulever l’attelage en position et installer la visserie comme illustré ci-dessus.
5. Réinstaller les supports de silencieux enlevés à l'étape 3.
© 2007, 2013 Cequent Towing Products – Imprimé au Mexique
Feuille 2 de 3 75599N 10-24-13 Rev.B
j
Qté (6) Boulon hexagonal M12 x 1.25 x 35mm CL8.8
k
Qté (6) Rondelle conique – ½”
Serrer toute la visserie m12 x 1.25 CL8.8 au couple de 68 lb-pi.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés et remplacés.
Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou
un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des
systèmes d’attelage.
Visserie : 75599F
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ni :
Type d’attelage Poids brut max. de
la remorque (lb)
Poids max. au timon
(lb)
Répartition de la charge 5 000 (2 270 kg) 500 (227 kg)
Capacité de charge
Montage sur boule
3 500 (1 589 kg) 350 (159 kg)
Point d’accès au câblage : SUV3
Form: F205 Rev A 5-6-05
Pare-chocs
Carénage sous revêtement
(certains modèles)
Écrous à souder existants
(deux côtés)
Longeron
jk
Visserie similaire des
deux côtés du véhicule
Compatible avec le mini pneu de secours arrimé sous le véhicule. Non compatible avec le pneu de secours classique.
