Instrucciones de instalación
Acura MDX
Honda Pilot
Números de partes:
44589
75599
87454

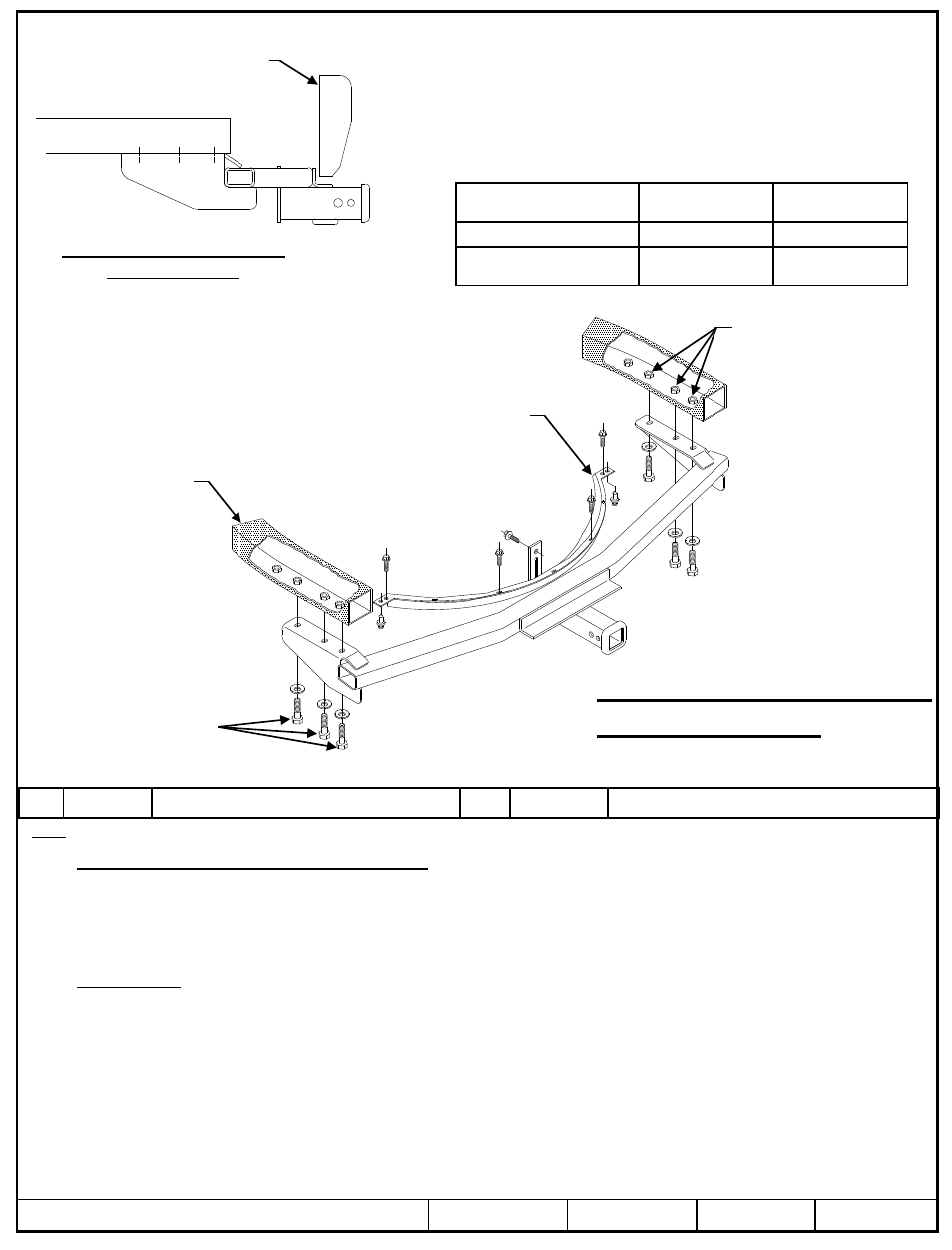

El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 10mm, 14mm, 17mm, 19mm
Brocas de taladro: Ninguna
Nota: Se requiere de refrigerador de la transmisión y de la dirección hidráulica para una capacidad de remolque máxima (Ver el manual del propietario
para los detalles).
2001-2003 Acura MDX y 2001 y Honda Pilot posteriores:
1. Retire el gancho de remolque del lado del conductor y devuelva el gancho y los tornillos al propietario del vehículo.
2. Baje el escape al quitar los tres ganchos de goma del silenciador.
3. Levante el enganche a su posición e instale tornillos como se muestra arriba.
4. Vuelva a instalar los ganchos del silenciador que se quitaron en el paso 2.
5. Si el tubo de escape produce ruido, recorte la parte de atrás del protector de calor del escape entre el travesaño y el silenciador.
2004 Acura MDX
1. Retire el gancho de remolque del lado del conductor y devuelva el gancho y los tornillos al propietario del vehículo.
2. Retire la placa protectora inferior al retirar los pernos y los clips que se muestran arriba y devuelva al propietario del vehículo.
3. Baje el tubo escape al quitar los cuatro ganchos de goma del silenciador.
4. Levante el enganche a su posición e instale tornillos como se muestra arriba.
5. Vuelva a instalar los ganchos del silenciador que se quitaron en el paso 3.
© 2007, 2013 Cequent Towing Products – Impreso en México
Sheet 3 of 3 75599N 10-24-13 Rev.B
j
Cant. (6) Perno hexagonal M12 x 1.25 x 35mm CL8.8
k
Cant. (6) Arandela cónica - ½”
Apriete todos los tornillos M12 X 1.25 CL8.8 con una llave de torsión a 68 Lb.-pies
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Kit de tornillos: 75599F
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 5000 (2270 Kg) 500 (227 Kg)
Carga de peso
Montaje de bola
3500 (1589 Kg) 350 (159 Kg)
Ubicación del acceso al cableado: SUV3
Form: F205 Rev A 5-6-05
Parachoques
Placa protectora inferior
(algunos modelos)
Tuercas de soldar existentes
(ambos lados)
Larguero del bastidor
jk
Tornillos iguales en ambos
lados del vehículo
Se ajusta a cualquier mini-llanta de repuesto almacenada debajo del vehículo. No se ajusta a llanta de repuesto de tamaño completo.
