Pioneer DEH-6250BT - Manual (Page 6)

Connecting the units English
WARNING
• Use speakers over 50 W (output value) and
between 4 Ω to 8 Ω (impedance value). Do not use
1 Ω to 3 Ω speakers for this unit.
• The black cable is ground. When installing this
unit or power amp (sold separately), make sure
to connect the ground wire first. Ensure that
the ground wire is properly connected to metal
parts of the car’s body. The ground wire of the
power amp and the one of this unit or any other
device must be connected to the car separately
with different screws. If the screw for the ground
wire loosens or falls out, it could result in fire,
generation of smoke or malfunction.

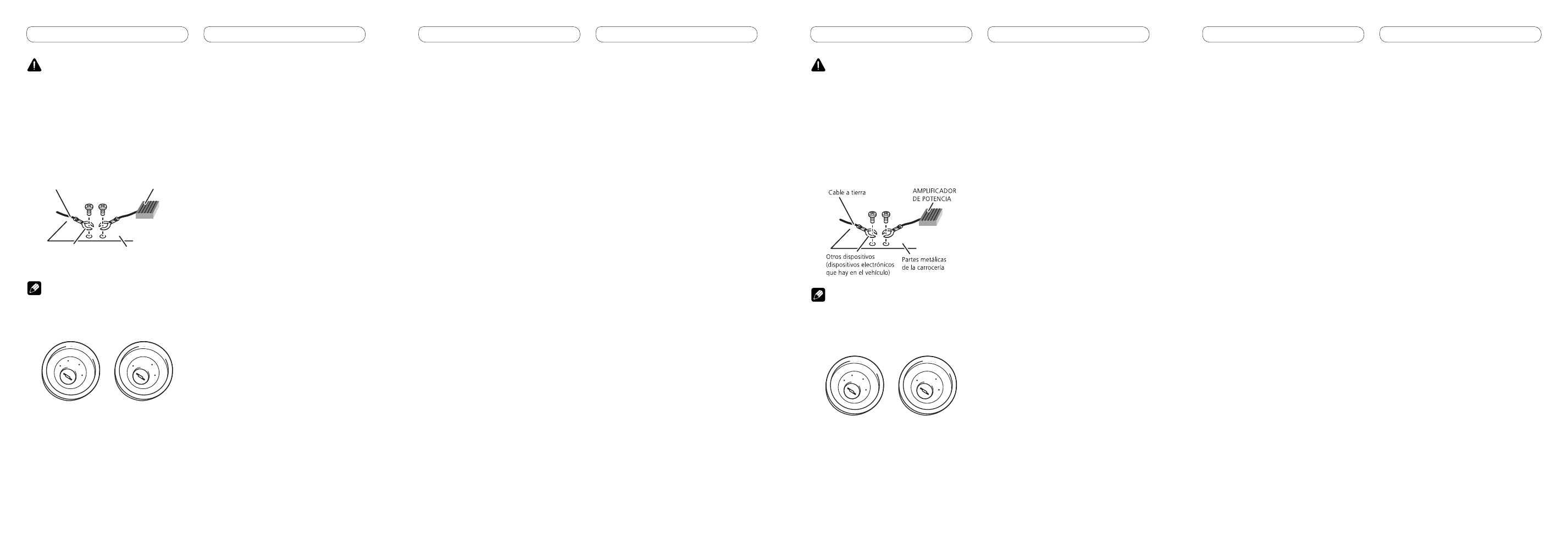

Ground wire
Metal parts of car’s body Other devices
(Another electronic
device in the car)
POWER AMP
Note
• When this unit is installed in a vehicle without
ACC (accessory) position on the ignition switch,
red cable must be wired to the terminal that can
detect the operation of the ignition key. Otherwise,
battery drain may result.
ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
ACC position No ACC position
• Use this unit with a 12-volt battery and negative
grounding only. Failure to do so may result in a
fire or malfunction.
• To prevent short-circuit, overheating or
malfunction, be sure to follow the directions
below.
— Disconnect the negative terminal of the
battery before installation.
— Secure the wiring with cable clamps or
adhesive tape. To protect the wiring, wrap
adhesive tape around them where they lie
against metal parts.
— Place all cables away from moving parts, such
as gear shift and seat rails.
— Place all cables away from hot places, such as
near the heater outlet.
— Do not pass the yellow cable through a hole
into the engine compartment to connect to a
battery.
— Cover any disconnected cable connectors with
insulating tape.
— Do not shorten any cables.
— Never cut the insulation of the power cable of
this unit in order to share the power to other
equipment. Current capacity of the cable is
limited.
— Use a fuse of the rating prescribed.
— Never wire the speaker negative cable directly
to ground.
— Never band together multiple speaker’s
negative cables.
• Control signal is output through blue/white cable
when this unit is powered on. Connect it to an
external power amp’s system remote control or
the vehicle’s auto-antenna relay control terminal
(max. 300 mA, 12 V DC). If the vehicle is equipped
with a glass antenna, connect it to the antenna
booster power supply terminal.
• Never connect blue/white cable to external power
amp’s power terminal. Also, never connect
it to the power terminal of the auto antenna.
Otherwise, battery drain or malfunction may
result.
Connecting the units English
Connection Diagram
When not connecting a rear speaker
lead to a subwoofer (Fig. 1)
When using a Subwoofer without
using the optional amplifier (Fig. 2)
1. This product
2. Microphone input
3. Rear output or subwoofer output
4. Wired remote input
Hard-wired remote control adaptor can be
connected (sold separately).
5. Fuse (10 A)
6. Antenna jack
7. Yellow
Connect to the constant 12 V supply terminal.
8. Red
Connect to terminal controlled by ignition
switch (12 V DC).
9. Black (chassis ground)
Connect to a clean, paint-free metal location.
10. White
11. White/black
12. Gray
13. Gray/black
14. Front speaker
15. Left
16. Right
17. Green
18. Green/black
19. Violet
20. Violet/black
21. Rear speaker
22. With a 2 speaker system, do not connect
anything to the speaker leads that are not
connected to speakers.
23. Microphone
24. To rear output or subwoofer output
25. Connect with RCA cables (sold separately)
26. Power amp (sold separately)
27. Blue/white
Connect to system control terminal of the
power amp or auto-antenna relay control
terminal (max. 300 mA 12 V DC).
28. System remote control
29. Perform these connections when using the
optional amplifier.
30. Rear speaker or subwoofer
31. Note
Change the initial setting of this unit.
The subwoofer output of this unit is monaural.
32. Subwoofer (4 Ω)
33. When using a subwoofer of 70 W (2 Ω), be
sure to connect with Violet and Violet/black
leads of this unit. Do not connect anything
with Green and Green/black leads.
34. Not used.
35. Subwoofer (4 Ω) × 2
Conexión de las unidades Español Conexión de las unidades Español
ADVERTENCIA
• Utilice altavoces de más de 50 W (valor de salida)
y de entre 4 Ω y 8 Ω (valor de impedancia). No
utilice altavoces de 1 Ω a 3 Ω con esta unidad.
• El cable negro es el cable a tierra. Cuando instale
esta unidad o el amplificador de potencia (vendido
por separado), siempre conecte primero el cable
a tierra. Compruebe que el cable de tierra está
conectado adecuadamente a las partes metálicas
de la carrocería del automóvil. El cable a tierra del
amplificador, el de esta unidad o el de cualquier
otro dispositivo debe conectarse al automóvil por
separado usando tornillos diferentes. Si el tornillo
para el cable a tierra se afloja o se cae, puede
provocar incendios, humo o averías.
Nota
• Cuando se instale esta unidad en un vehículo
sin la posición ACC (accesorio) en el interruptor
de encendido, se debe conectar el cable rojo al
terminal que puede detectar la operación de la
llave de encendido.
De lo contrario, la batería puede descargarse.
ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
Posición ACC Sin posición ACC
• Utilice esta unidad únicamente con una batería
de 12 voltios y conexión a tierra negativa. De lo
contrario, pueden producirse incendios o averías.
• Para prevenir cortocircuitos, sobrecalentamiento
o fallo de funcionamiento, asegúrese de seguir las
instrucciones a continuación.
— Desenchufe el terminal negativo de la batería
antes de la instalación.
— Fije el cableado con abrazaderas de cable o
con cinta adhesiva. Para proteger el cableado,
envuélvalo con cinta adhesiva donde el
cableado se apoya sobre piezas metálicas.
— Posicione todos los cables alejados de las
piezas móviles, como el cambio de marchas y
rieles de los asientos.
— Posicione todos los cables alejados de
lugares calientes como cerca de la salida del
calentador.
— No pase el cable amarillo a través de un
agujero en el compartimiento del motor para
conectar la batería.
— Cubra cualquier conector de cable
desconectado con cinta de aislamiento.
— No acorte ningún cable.
— No corte nunca el aislamiento del cable de
alimentación de esta unidad para compartir
la energía con otro equipo. La capacidad de
corriente del cable es limitada.
— Utilice un fusible con la capacidad
especificada.
— No conecte nunca el cable negativo de
altavoz directamente a la puesta a tierra.
— No junte nunca múltiples cables negativos de
altavoz.
• La señal de control se emite a través del cable
azul/blanco cuando se enciende esta unidad.
Conéctelo a un terminal de control de sistema de
amplificador de potencia externo o al terminal de
control de relé de antena automática del vehículo
(máx. 300 mA, 12 V CC). Si el vehículo está
equipado con una antena de vidrio, conéctelo al
terminal de suministro de potencia de refuerzo de
la antena.
• No conecte nunca el cable azul/blanco al
terminal de alimentación de un amplificador
de potencia externo. Igualmente, no conéctelo
nunca al terminal de alimentación de la antena
automática.
De lo contrario, puede ocurrir la descarga de la
batería o un fallo de funcionamiento.
Diagrama de conexión
Cuando no se conecta un cable
de altavoz trasero a un altavoz de
subgraves (Fig. 1)
Cuando se usa un altavoz de
subgraves sin el amplificador
opcional (Fig. 2)
1. Este producto
2. Entrada del micrófono
3. Salida trasera o salida de altavoz de subgraves
4. Entrada remota por cable
Es posible conectar un adaptador de control
remoto por cable (se vende por separado).
5. Fusible (10 A)
6. Toma de antena
7. Amarillo
Conecte el terminal de suministro de 12 V
constante.
8. Rojo
Conecte al terminal controlado por del
interruptor de encendido (12 V CC).
9. Negro (masa de la carrocería)
Conecte a un punto de metal limpio, libre de
pintura.
10. Blanco
11. Blanco/negro
12. Gris
13. Gris/negro
14. Altavoz delantero
15. Izquierda
16. Derecha
17. Verde
18. Verde/negro
19. Violeta
20. Violeta/negro
21. Altavoz trasero
22. Con un sistema de 2 altavoces, no conecte
nada a los cables de altavoz que no estén
conectados a los altavoces.
23. Micrófono
24. A la salida trasera o a la salida del altavoz de
subgraves
25. Conecte los cables RCA (vendidos
separadamente)
26. Amplificador de potencia (vendido
separadamente)
27. Azul/blanco
Conecte al terminal de control de sistema
del amplificador de potencia o al terminal de
control de relé de antena automática (máx.
300 mA 12 V CC).
28. Control remoto de sistema
29. Realice estas conexiones cuando utilice el
amplificador opcional.
30. Altavoz trasero o altavoz de subgraves
31. Nota
Cambie el ajuste inicial de esta unidad.
La salida de altavoz de subgraves de esta
unidad es monofónica.
32. Altavoz de subgraves (4 Ω)
33. Cuando utilice un altavoz de subgraves de
70 W (2 Ω), asegúrese de conectarlo con los
hilos Violeta y Violeta/negro de esta unidad.
No conecte nada con los hilos Verde y Verde/
negro.
34. No se usa.
35. Altavoz de subgraves (4 Ω) Ч 2
