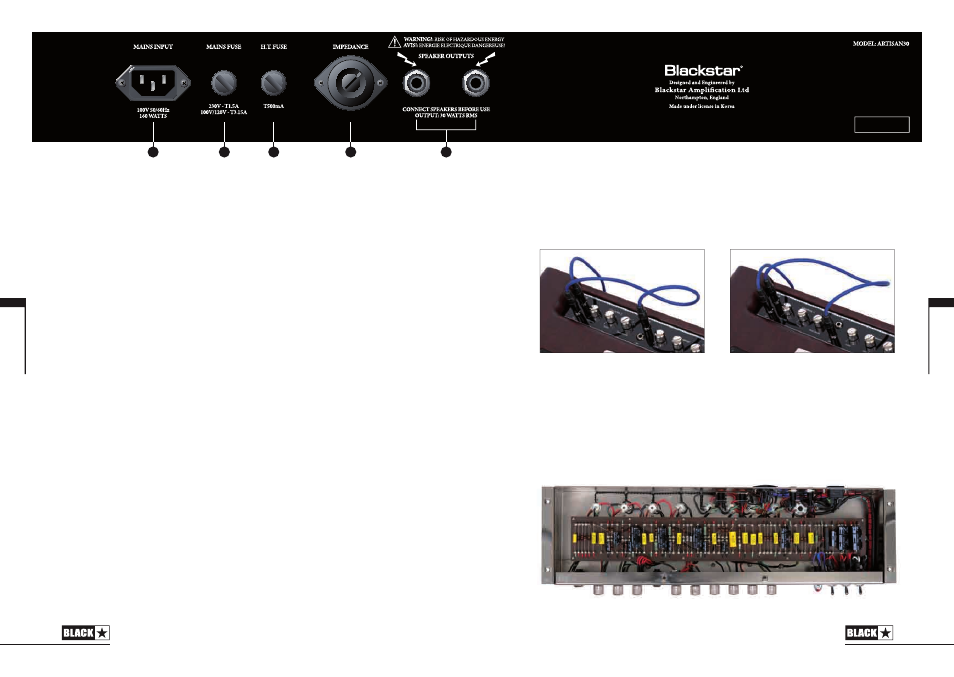

Panel trasero
1. Salidas de altavoz
Hay dos salidas paralelas de altavoces para conectar los altavoces internos y/o
una pantalla externa. Cuando conecte los altavoces asegúrese de seleccionar la
impedancia correcta (2).
2. Selector de impedancia
Este control alinea la impedancia del amplificador con la de los altavoces
conectados. Asegúrate siempre que la impedancia seleccionada es la correcta en
función de los altavoces internos y/o externos conectados..
Los altavoces internos del Artisan 30 son de 16 ohmios cada uno. Están
conectados en paralelo dando una impedancia total de 8 ohmios por lo que el
selector de impedancia debe posicionarse en 8 ohmios. Si se utiliza una pantalla
adicional de 8 ohmios junto con los altavoces internos el selector de impedancia
debe posicionarse en 4 ohmios. No debe utilizarse una pantalla de menos de 8
ohmios junto con los altavoces internos.
ADVERTENCIA: El amplificador debe estar siempre completamente apagado
antes de ajustar el selector de nivel de impedancia. El incumplimiento de esto o la
incorrecta selección de impedancia en función de las pantallas empleadas dañará
al amplificador.
3. Fusible de alta tensión
El valor del fusible de red se especifica en el panel trasero. Nunca utilices un fusible
cuyo valor no sea el correcto y nunca intentes puentearlo.
4. Fusible de red.
El valor del fusible de red se especifica en el panel trasero. Nunca utilices un fusible
cuyo valor no sea el correcto y nunca intentes puentearlo.
5. Entrada de red
El cable de red suministrado se conecta aquí. El cable sólo ha de conectarse a una
fuente de energía compatible con el voltaje, potencia y frecuencia indicados en el
panel trasero. En caso de duda consulte a un técnico cualificado.
Mezclador de canales
Artisan 30 permite mezclar los dos canales. Conectando en paralelo la guitarra a las
entradas del canal 1 y canal 2 (ver dibujo 1 y dibujo 2) se pueden explorar infinitas
variaciones tonales.
Figure 1 Figure 2
Especificaciones Técnicas
Potencia (RMS): 30W o 10W (seleccionable)
Válvulas: 1 x GZ34, 4 x EL34, 3 x ECC83, 1 x EF86
Peso (kg): 35
Medidas (mm): 715 x 569 x 263
Español
Español
1 2 3 4 5
