100
med en ledning (gul-grön) som skall anslutas med
hemmets elektriska jordanläggning. Fig. 4
VARNING! Vik särskild uppmärksamhet åt överflödig
kabel, i det fall denna anvisning inte respekteras kan allvarliga
skador uppstå på apparaten och/eller användaren eller
installatören utsättas för elektrisk urladdning. För ytterligare
detaljer se Fig. 6-17
Varning! Byte av anslutningskabeln skall utföras av
auktoriserad servicetekniker.
Montering
Fläkten är utrustad med fixeringspluggar som passar de
flesta typer av väggar/tak. Det är under alla händelser
nödvändigt att rådfråga en kvalificerad fackman för att förvissa
sig om att materialen är lämpade för den aktuella typen av
vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att
bära upp fläktens vikt.
Beskrivning av fläkten
Fig. 1
H. Mellanliggande anslutningskabel
K. Manöverstag
Varning! Det medlevererade manöverstaget skall
installeras sist, innan fläkten ansluts till elnätet.
Sätt manöverstaget i det härför avsedda sätet (se
ritningarna i början av detta häfte – fixering genom
fasttryckning, fästanordningens kopplingsriktning är
obligatorisk).
L. Halogenlampa
M. Laterala ramar med filterhållare
N. Aktivt
kolfilter
O. Fettfilter av metall
P. Ram med filterhållare för fettfilter och kolfilter
Q. Lossningsmekanism på ramen med filterhållare
Funktion
Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.
Fläkten är utrustad med en "TOUCH"-anordning för kontroll
av belysning och hastighet.
Läs noga instruktionerna nedan för en korrekt användning.
Fläkten kan styras med en fjärrkontroll vilken beställs som
extra utrustning (se paragrafen gällande fjärrkontrollens
funktion).
Automatisk påslagningsfunktion
Fläkten är utrustad med en temperaturgivare som startar
motorn med utsugningshastighet (effekt) 1 i det fall
lufttemperaturen i området intill fläkten överskrider 70°C.
Kunden kan under alla händelser stänga av eller ändra
utsugningshastigheten (effekten) (se paragrafen “Kontroll av
utsugningshastigheten (effekten)”).

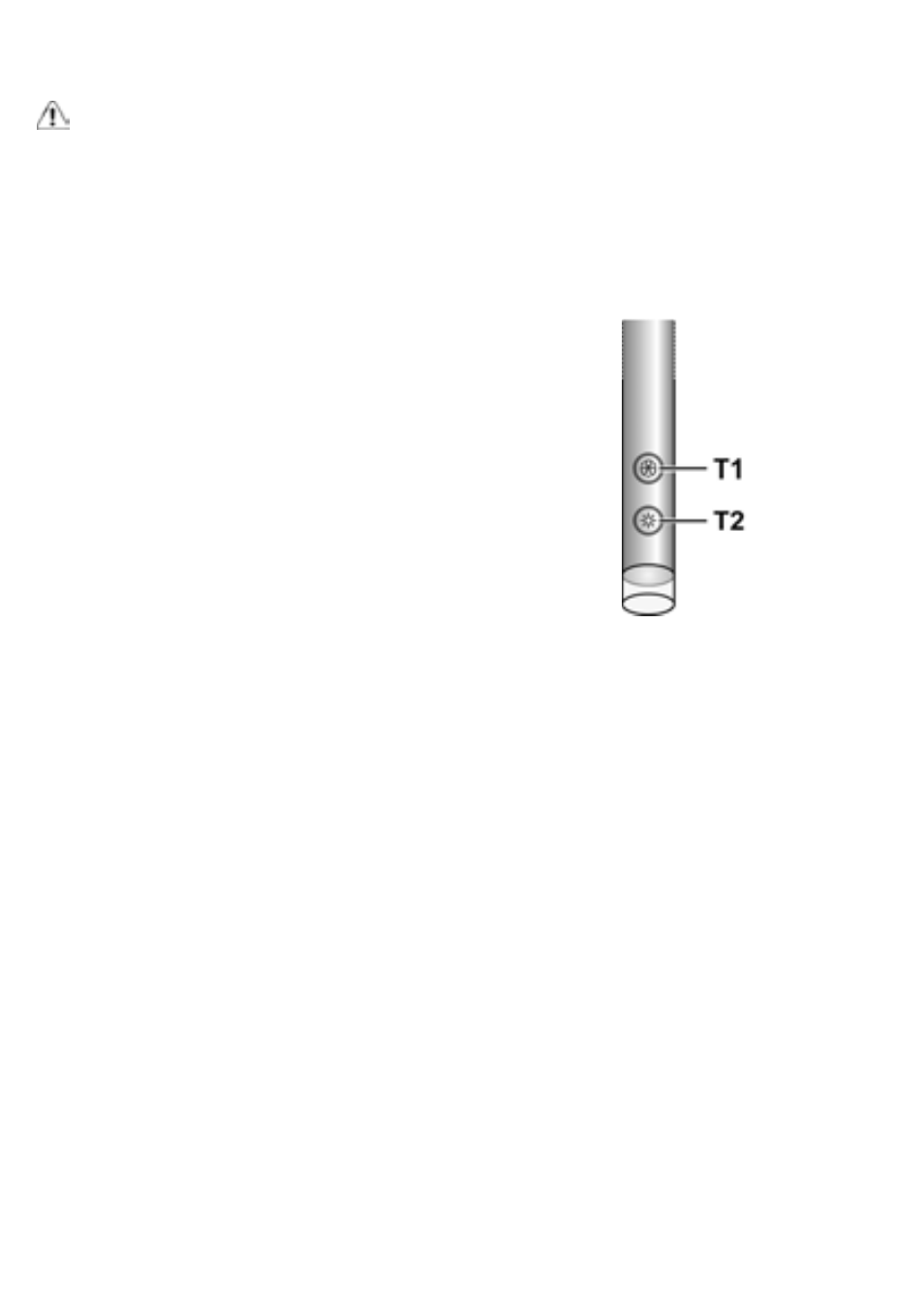

Kontroll av utsugningshastigheten (effekten)
Valet av utsugningshastighet (effekt) är cykliskt med
utgångspunkt från hastighetssekvensen "stand-by - 1-2-3-4-
Stand by -1-2-...", och varje gång tangenten T1 på
manöverstaget trycks ned, ökar alltså utsugningshastigheten
(effekten med ett steg, eller stängs av (stand-by), om
tangenten trycks ned när fläkten fungerar med
utsugningshastighet (effekt) 4.
Fläkten kan stängas av (stand by) även när den fungerar med
andra hastigheter genom att tangenten T1 på manöverstaget
trycks ner under en längre tid (mer än 3 sekunder).
Det är möjligt att fastställa med vilken utsugningshastighet
(effekt) fläkten fungerar med hjälp av en lysdiod som sitter på
staget och som ändrar färg beroende på
utsugningshastigheten (effekten) enligt följande:
Fläkten i stand-by: LYSDIODEN ÄR SLÄCKT
Utsugningshastighet (effekt) 1 – GRÖN lysdiod
Utsugningshastighet (effekt) 2 – ORANGE lysdiod
(bärnstensfärgad)
Utsugningshastighet (effekt) 3- RÖD lysdiod
Utsugningshastighet (effekt) 4- RÖD (BLINKANDE lysdiod
OBS: den fjärde utsugningshastigheten (effekten) fungerar i 5
