Tecfluid SC250H - Manual (Page 10)

DN D k g l x n B PN
Flanges
A C L
15 95 65 45 14 x 4 16 40 116 45 250
25 115 85 68 14 x 4 18 40 124 45 250
40 150 110 88 18 x 4 18 40 130 45 250
50 165 125 102 18 x 4 20 40 136 45 250
65 185 145 122 18 x 4 18 16 140 45 250
80 200 160 138 18 x 8 20 16 148 45 250

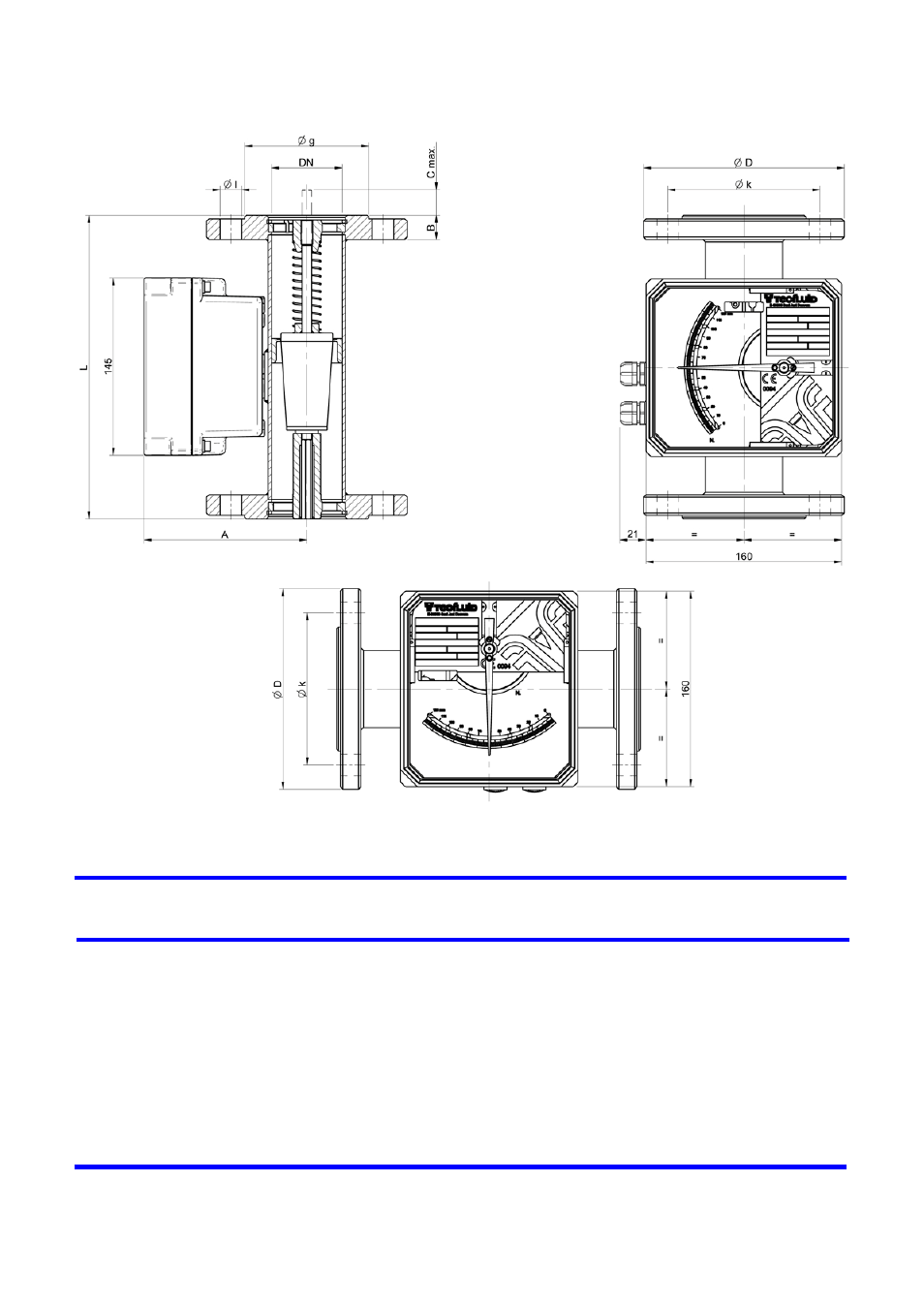

7.3 Dimensions
10
