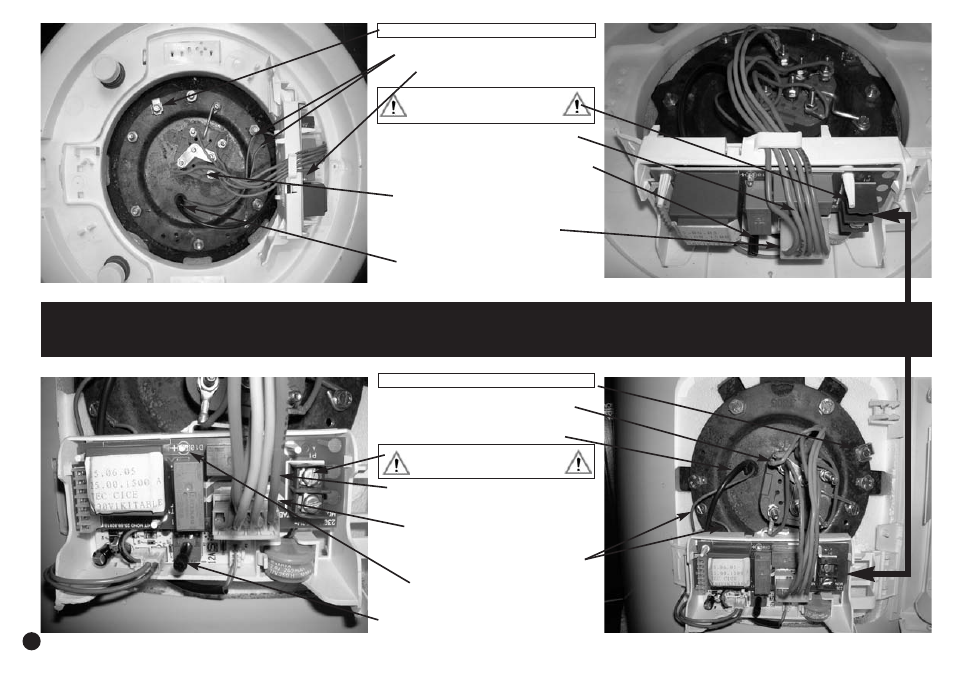

Filerie de l’ACI / Cables del ACI / Cabos do ACI
Voyant ACI / Piloto luminoso ACI /
Piloto luminoso do ACI
Bornier d’alimentation (non polarisé) /
Bornas de alimentación /
Bornes de alimentação
Filerie élément chauffant / Cables resistencia /
Cabos de resisténcia
Règlage de la température de l’eau / Ajuste de la tem-
peratura del agua / Regulação de temperatura de água
Element chauffant / Resistencia / Resisténcia
Connecteur filerie élément chauffant /
Conector cables resistencia /
Ligador dos cabos da resisténcia
Sonde température / Sonda temperatura /
Sonda de temperature
Element chauffant / Resistencia / Resisténcia
Sonde température / Sonda temperatura /
Sonda de temperature
Bornier d’alimentation (non polarisé) /
Bornas de alimentación /
Bornes de alimentação
Filerie élément chauffant / Cables resistencia /
Cabos de resisténcia
Connecteur filerie élément chauffant /
Conector cables resistencia /
Ligador dos cabos da resisténcia
Filerie de l’ACI / Cables del ACI / Cabos do ACI
Voyant ACI / Piloto luminoso ACI /
Piloto luminoso do ACI
Règlage de la température de l’eau / Ajuste de la tem-
peratura del agua / Regulação de temperatura de água
N
N
O
O
Borne de terre / Borna de tierra / Borne de terra
Borne de terre / Borna de tierra / Borne de terra
10
EFFECTUER LE RACCORDEMENT DE L’ALIMENTATION SUR LE BORNIER UNIQUEMENT /
CONNECT THE POWER SUPPLY ONLY VIA THE TERMINAL /
DE STROOM ENKEL OP DE KLEMMENSTROOL ANSLUITEN
