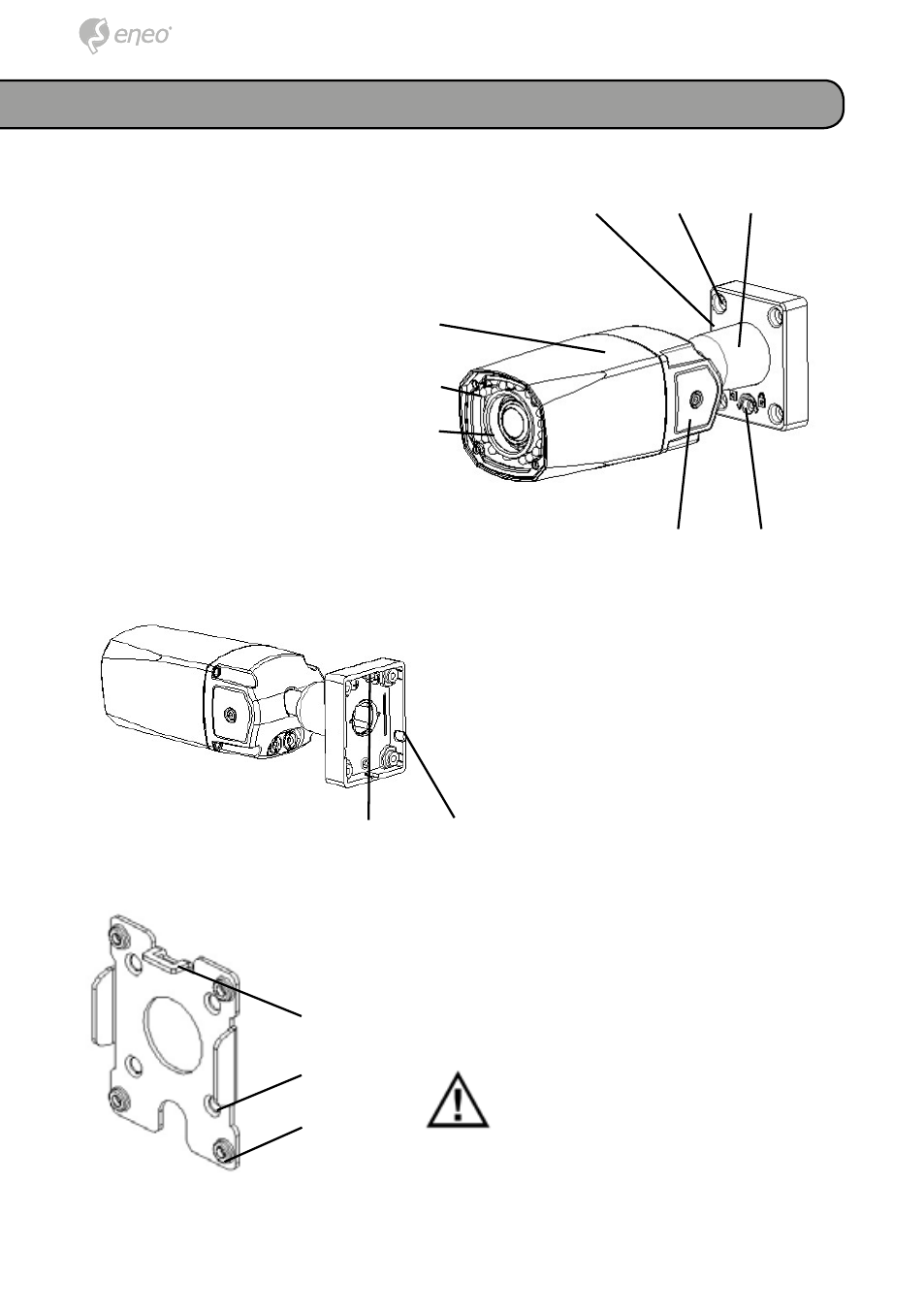

Opis produktu i połączeń
ⓘ Hak do 'Easy Bracket'
ⓙ Wyjście kabli
ⓚ Zaczep do Easy Bracket
ⓛ Otwór montażowy ścienny (4x)
ⓜ Otwór do zamontowania stopki wspornika
(4x)
PRZESTROGA - Wygodnego
wspornika montażowego nie można
montować na ścianie. W przypadku
instalacji ściennej, ⓘ zaczep do haka w Easy
bracket Hook musi zostać skierowany w górę.
ⓐ Pokrywa przednia
ⓑ Doświetlacz IR
ⓒ Szybka
ⓓ Stopka wspornika
ⓔ Otwór montażowy stopki (4x)
ⓕ Mocowanie wysięgnika
ⓖ Blokada uchwytu
ⓗ Osłona OSD
ⓐ
ⓑ
ⓒ
ⓓ ⓔ ⓕ
ⓗ ⓖ
ⓘ ⓙ
ⓚ
ⓛ
ⓜ
