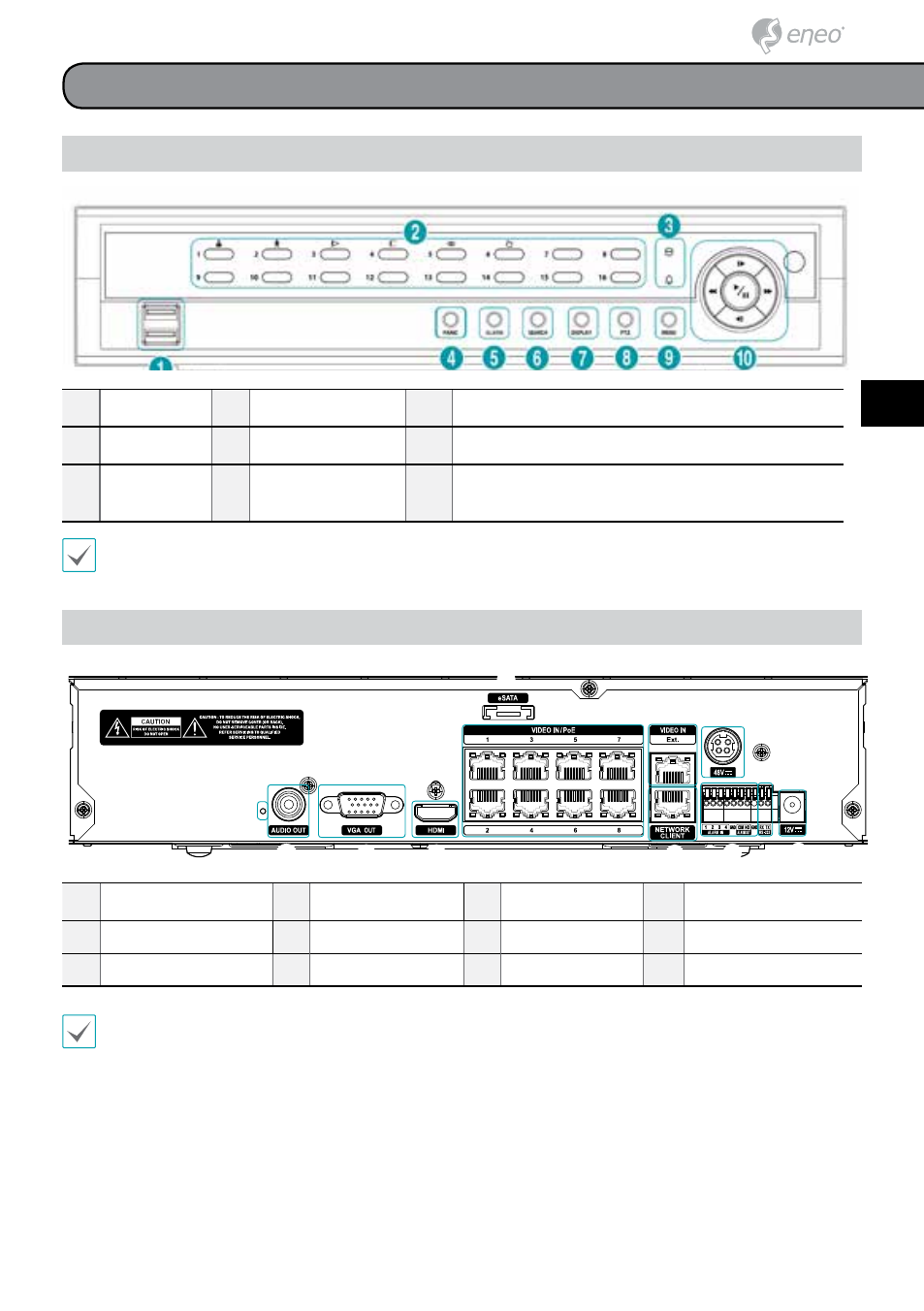

Panneau avant
1 Ports USB 2 Touches caméras 3 DEL 4 Touche Enregistrement panique
5
Touche
Alarme
6
Touche Mode de
recherche
7
Touche
Affichage
8 Touche PTZ
9 Touche Menu 10
Flèche et lecture
Touches de
commande
Pour plus d'informations sur les ports USB et DEL du panneau avant, se référer au mode d'emploi.
Panneau arrière
1
2 4
@
5
7 !
6 8
9 0 3
1
Bouton de ré-
initialisation d'usine
2 Port de sortie audio 3 Port de sortie VGA 4 Port de sortie HDMI
5 Port eSATA 6 Vidéo In / Ports PoE 7 Port réseau 8 Entrée / Sortie vidéo Port
9
Les ports de connexion
alarme
10 Port RS-232 11
Alimentation 12V
au port
12
Alimentation 48V au
port
Pour plus d'informations sur les connexions du panneau arrière, se référer au mode d'emploi.
Vue d’ensemble
31
