2. Calibrazione del sensore ottico
Il sensore ottico deve essere calibrato

per riconoscere correttamente le

transizioni dal chiaro allo scuro.

Eseguire una calibrazione CALIBRA

dopo ogni avviamento, quando cambia

l'illuminazione, il pezzo e il livello di

ingrandimento.

• Sfiorare il pulsante CALIBRA.

• Seguire le istruzioni visualizzate

sullo schermo per completare la

calibrazione.

3. Calibrazione dell'offset del reticolo
La calibrazione dell'offset del reticolo

compensa le differenze di posizione

tra il centro del reticolo e il sensore.

La calibrazione dell'offset del reticolo

è necessaria soltanto se reticolo e

sensore si impiegano per misurare punti

sullo stesso pezzo.

• Sfiorare il pulsante CAL CROCE.

• Seguire le istruzioni visualizzate

sullo schermo per completare la

calibrazione.

Configurazione finale per
opzioni video e sensore

1. Calibrazione della correzione errore
I metodi di correzione errore lineare

(LEC), lineare a segmenti (SLEC) e non

lineare (NLEC) possono essere utilizzati

per compensare gli errori di encoder e

macchina. Consultare il manuale utente

ND 1300 per le istruzioni.
2. Calibrazione della quadratura della

tavola

Questa calibrazione non è necessaria se

si utilizza la correzione errore NLEC.

• Allineare il master di calibrazione della

quadratura all'asse di riferimento.

• Misurare l'angolo del master.

Consultare se necessario le istruzioni

per la misurazione dell'angolo riportate

di seguito.

• Visualizzare il MENU SETUP e

sfiorare quindi la voce di menu

QUADRATURA.

• Inserire l'angolo misurato nel campo

ANGOLO OSSERVATO e quindi

inserire l'angolo del master certificato

nel campo ANGOLO STANDARD.

• Premere il tasto FINISH per

completare la calibrazione.

Nota

Le funzioni di configurazione disponibili

sono molte di più dei parametri minimi

illustrati qui. Consultare il manuale

utente ND 1300 per le istruzioni

dettagliate.

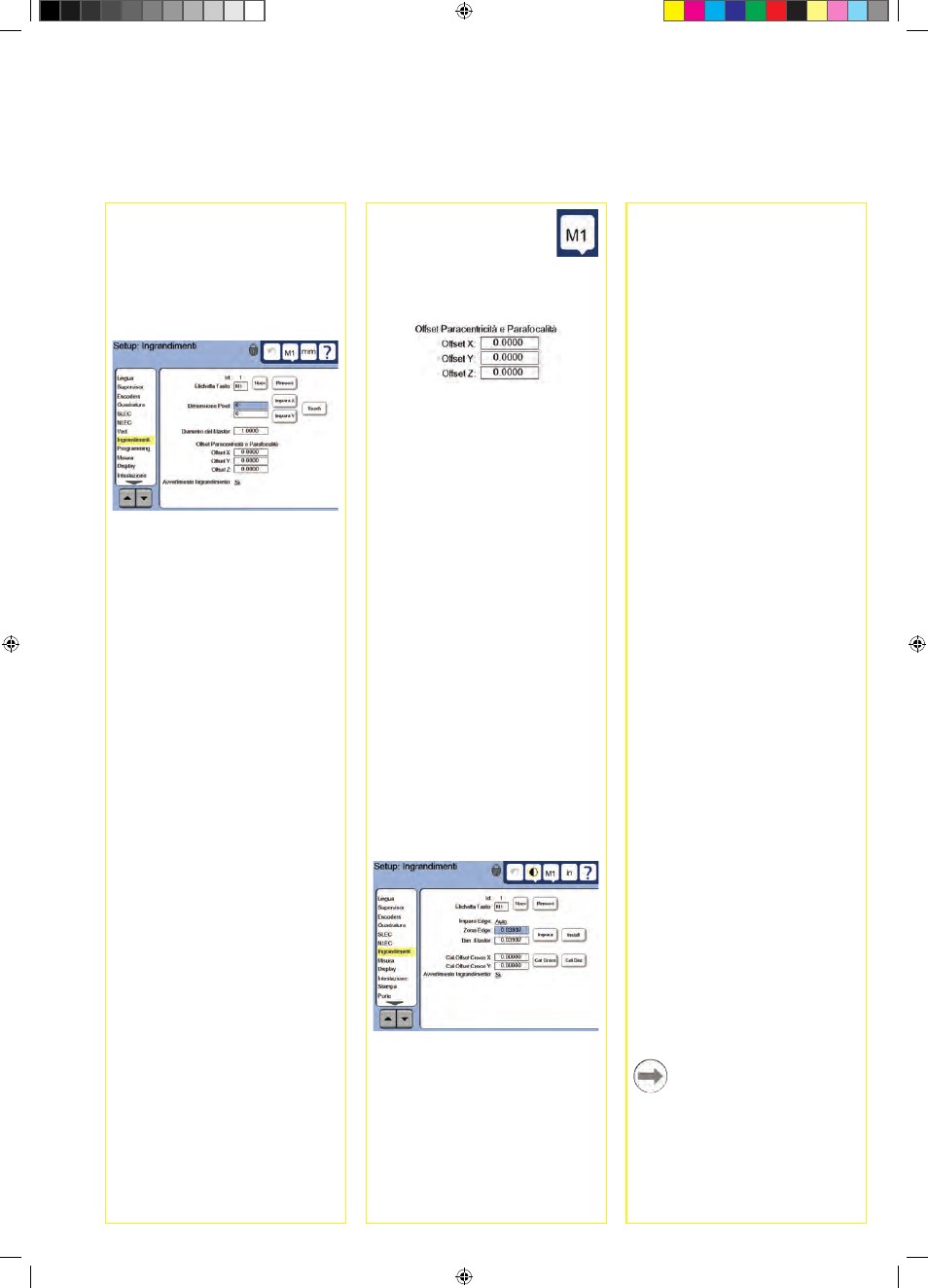

3. Inserimento di ingrandimenti
Quando i sistemi video prevedono più di

un ingrandimento, le posizioni aggiuntive

devono essere inserite e calibrate.

• Ritornare al menu di configurazione

e sfiorare la voce di menu

INGRANDIMENTI per visualizzare la

videata INGRANDIMENTI.

• Sfiorare il pulsante NUOVO per

aggiungere un nuovo ingrandimento.

Viene aggiunto un nuovo numero di

ETICHETTA TASTO. Questa etichetta

sarà disponibile sulla videata DRO

durante le misurazioni.

• L'ETICHETTA TASTO può essere

modificata con qualsiasi stringa

di 3 caratteri. Sfiorare il campo

ETICHETTA TASTO e inserire una

nuova etichetta se desiderata.

4. Calibrazione degli ingrandimenti
Utilizzare il master di calibrazione del

cerchio per calibrare gli ingrandimenti.

• Sfiorare il numero ID nella videata

di configurazione INGRANDIMENTI

per visualizzare l’ETICHETTA TASTO

desiderata dell'ingrandimento.

• Sfiorare il campo DIAMETRO DEL

MASTER e inserire il diametro del

master.

• Sfiorare il pulsante CALIBRA e seguire

le istruzioni visualizzate.

• Ripetere questo processo per tutti gli

ingrandimenti.

5. Calibrazione dell'allineamento della

camera

• Sfiorare la voce del menu di

configurazione VED e sfiorare quindi il

pulsante CAL.

• Seguire le istruzioni visualizzate sullo

schermo.

6. Calibrazione dell'allineamento

paracentrico e parafocale

Questa calibrazione elimina gli errori di

offset degli assi X, Y e Z che possono

verificarsi cambiando gli ingrandimenti

video: utilizzare il master di calibrazione

del cerchio per tale calibrazione.

• Sfiorare la voce del menu di

configurazione INGRANDIMENTI.

• Sfiorare l'icona INGRANDI-

MENTO per visualizzare gli

ingrandimenti scelti, quindi

selezionare il livello di ingran-

dimento più alto.

• Inserire gli zero per OFFSET PARA-

CENTRICITà e PARAFOCALITà.

• Riportare a zero gli offset di tutti gli

ingrandimenti.

• Selezionare di nuovo il livello più alto

di ingrandimento.

• Misurare il master del cerchio e

creare un'origine zero sul centro del

cerchio. Consultare se necessario

le descrizioni della misurazione del

cerchio e della creazione dell'origine

zero riportate di seguito.

• Selezionare il successivo livello più

basso di ingrandimento e misurare lo

stesso master del cerchio. Annotare le

posizioni X, Y e Z visualizzate nei risul-

tati di misura per tale ingrandimento.

• Inserire le posizioni X, Y e Z nei campi

OFFSET di tale ingrandimento.

• Ripetere questo processo per inserire

i valori OFFSET per tutti i livelli di

ingrandimento.

Configurazione dell'opzione
sensore ottico

1. Inserimento di tutti gli ingrandi-

menti del proiettore di profilo

Quando i proiettori di profilo prevedono

più di un ingrandimento, le posizioni

aggiuntive devono essere inserite.
