3

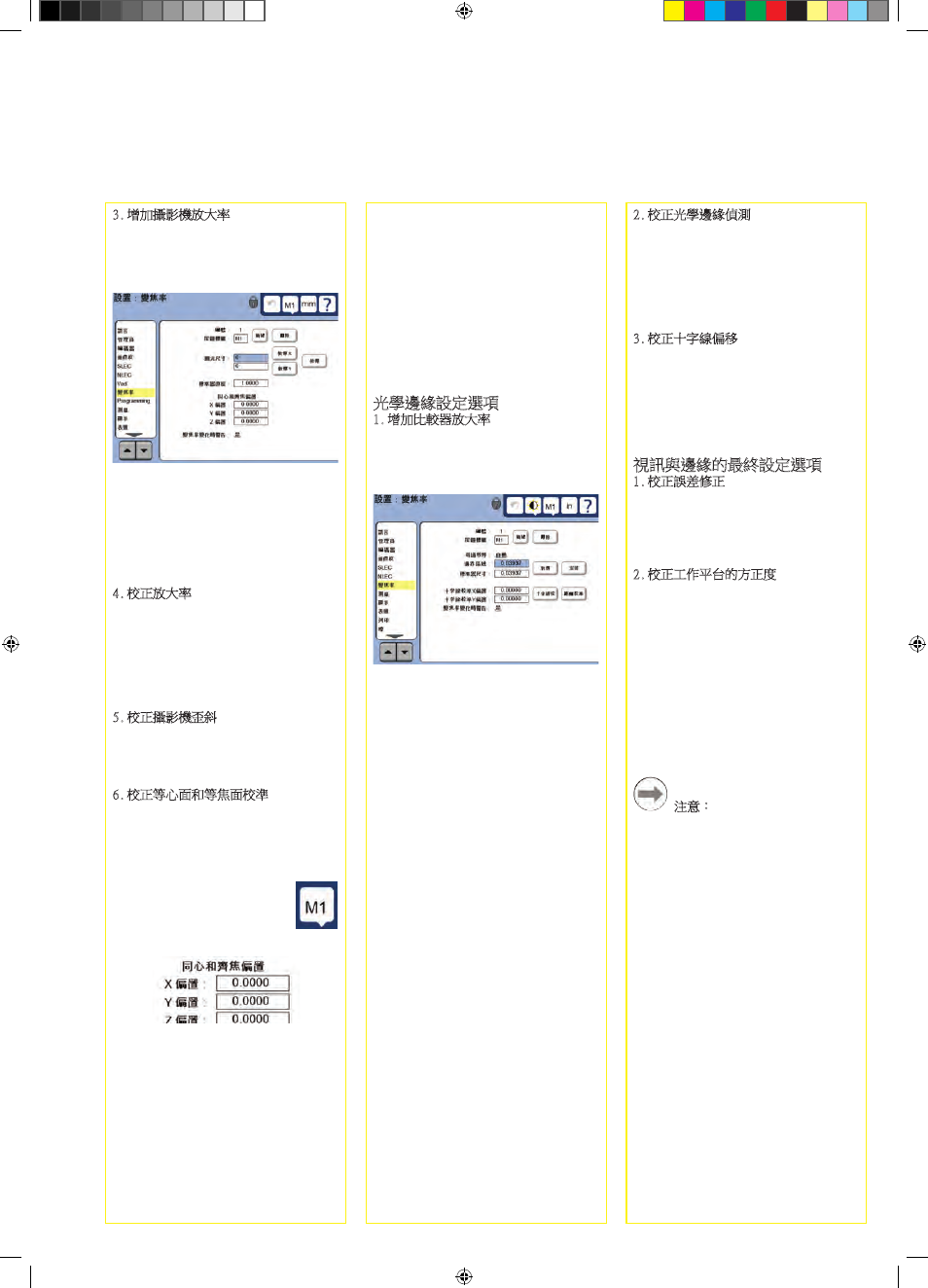

2. 校正光學邊緣偵測
教導邊緣偵測器進行校正，來正確辨識
從暗到亮的轉換。 在每次啟動、當照明
變更、當工件變更以及當放大等級變更
之後，都要執行教學校正。
• 觸碰TEACH按鈕。
• 請遵照畫面上的指示來完成校正。
3. 校正十字線偏移
十字線偏移校正補償十字線中心與邊緣
偵測器之間的位置差異。 只有當十字線
與邊緣偵測將用於探測相同工件上的點
時，才需要十字線偏移校正。
• 觸碰CROSS CAL按鈕。
• 請遵照畫面上的指示來完成校正。
視訊與邊緣的最終設定選項
1. 校正誤差修正
線性(LEC)、線段(SLEC)以及非線性
(NLEC)錯誤修正法可用來補正編碼器與
工具機錯誤。 相關指示說明，請參閱
「ND 1300使用指南」。
2. 校正工作平台的方正度
當使用NLEC錯誤修正時，並不需要此校
正。
• 將方正度校正設備對準參考軸。
• 量測設備角度。 若需要，請參閱稍後
本文件內的角度量測指示。
• 顯示設定功能表然後觸碰方正度功能
表項目。
• 將測量的角度輸入測量角度欄內，然
後將合格設備角度輸入合格角度欄
內。
• 按下fiNiSH鍵完成校正。
注意：
除了此處所討論的最少參數外，還有許
多設定功能可供設定。 相關詳細指示說
明，請參閱「ND 1300使用指南」。
3. 增加攝影機放大率
當視訊系統包含超過一個放大時，則必
須新增並校正額外放大位置。
• 返回設定功能表並且觸碰放大率功能
表項目，顯示放大率畫面。
• 觸碰新按鈕新增新的放大， 此時將加
入新的按鈕標籤編號。 此標籤將可在
量測期間用於DRO畫面上。
• 按鈕標籤改變為任意3字元字串。 若
想要的話，觸碰按鈕標籤欄並輸入新
標籤。
4. 校正放大率
使用圓形校正設備校正放大率。
• 觸碰放大率設定畫面內的ID編號來顯
示所要的放大按鈕標籤。
• 觸碰設備直徑欄並輸入設備直徑。
• 觸碰TEACH按鈕並遵照畫面上的指示。
• 針對所有放大重覆此程序。
5. 校正攝影機歪斜
• 觸碰VED設定功能表項目，然後觸碰
CAL按鈕。
• 請遵照畫面上的指示。
6. 校正等心面和等焦面校準
此校正剔除變更視訊放大率時會發生的
X和Y軸偏移誤差， 使用圓形校正設備進
此這項校正。
• 觸碰MAgNifiCATiONS設定功能表項
目。
• 觸碰MAgNifiCATiON圖示顯示
放大選擇，然後選擇最高放
大等級。
• 針對等心面和等焦面偏移輸入零。
• 重複將所有放大的偏移歸零。
• 再次選擇最高放大等級。
• 量測圓形設備並在圓心點上建立工件
原點。 若有需要，請參閱稍後本文
件內對於圓形量測以及工件原點建立
的說明。
• 選擇下一個低放大等級並且量測相同
圓形設備， 記下此放大的量測結果內
所顯示之X、Y和Z位置。
• 將X、Y和Z位置輸入此放大的偏移欄
內。
• 重覆此程序來輸入所有放大等級的偏
移值。
光學邊緣設定選項
1. 增加比較器放大率
當比較器系統包含超過一個放大時，則
必須新增額外放大位置。
• 觸碰MAgNifiCATiONS設定功能表項目
來顯示MAgNifiCATiONS畫面。
• 觸碰NEw按鈕新增新的放大， 此時將
加入新的按鈕標籤編號。 此標籤將可
在量測期間用於DRO畫面上。
• 按鈕標籤改變為任意3字元字串。 若
想要的話，觸碰BUTTON LABEL欄並輸
入新標籤。
