- 44 -
Bedienelemente
q Lüfter (auf der Rückseite)
w 12 V Kfz-Stecker
e Ein-/Ausschalter
r 220-240 V Steckdose für Eurostecker
t Betriebs-LED/Überlastanzeige
y USB-Anschluss
u Sicherungshalter
Inbetriebnahme
Auspacken
1. Entnehmen Sie das Gerät der Verpackung.
2. Entfernen Sie alle Verpackungsmaterialien vom
Gerät.
Achtung:
Lassen Sie kleine Kinder nicht mit Folien spielen.
Es besteht Erstickungsgefahr!
Lieferumfang prüfen
Bitte überprüfen Sie vor der Inbetriebnahme den
Lieferumfang auf Vollständigkeit und eventuelle
Beschädigungen.
-
Spannungswandler mit 12 V Kfz-Stecker
- 20 A Kfz-Flachsicherung
- Diese Bedienungsanleitung
Hinweise zum Betrieb
Für den kontinuierlichen Betrieb von Geräten über den
Spannungswandler, muss an der 12 V Bordsteckdose
eine Spannung zwischen 11 - 15,5 V
anliegen.
Die Spannungsquelle der 12 V Bordsteckdose kann
etwa eine Fahrzeugbatterie oder eine geregelte
Gleichstromversorgung wie etwa eine Akkustation
sein.
Prüfen Sie vor dem Anschluss des Spannungswand-
lers, ob die Spannungsquelle ausreichend Strom für
den Betrieb liefert.

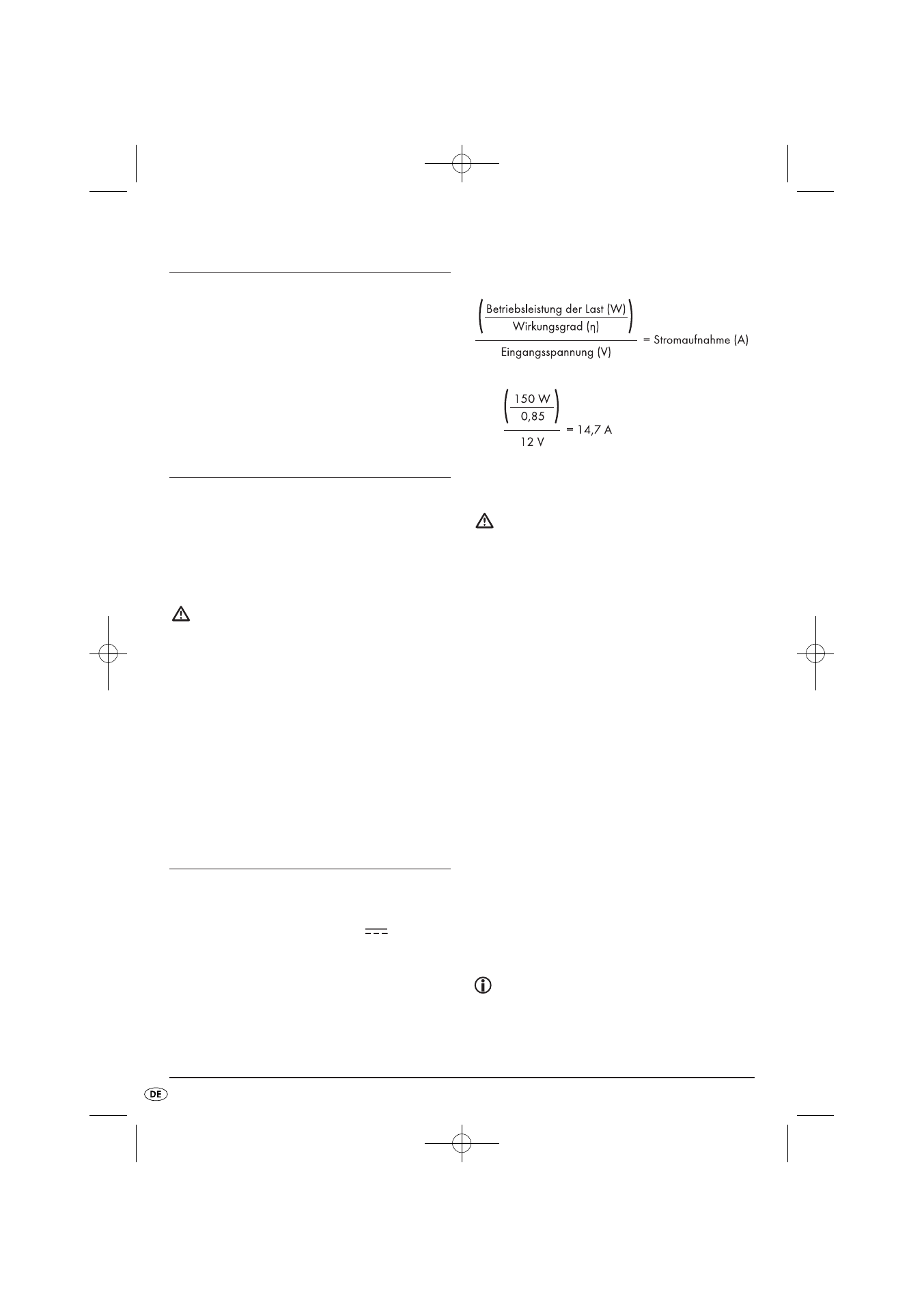

Der für den Betrieb erforderliche Strom kann wie
folgt berechnet werden:
Beispiel
Die Spannungsquelle sollte also mindestens
14,7 A liefern.
Achtung!
Schließen Sie den Spannungswandler niemals
an ein 24 V Bordnetz an. Das Gerät wird
ansonsten beschädigt. Das Gerät darf nur an
eine Spannungsquelle mit einer Nominalspan-
nung von 12 V angeschlossen werden.
Aufstellen
• Der Spannungswandler sollte auf einer ebenen
und flachen Oberfläche positioniert werden.
Stellen Sie sicher, dass um den Spannungs-
wandler 1 cm freier Raum für die Luftzirkulation
verbleibt.
• Hinter den Lüftungsschlitzen des Lüfters q
muss ein Abstand von 50 cm eingehalten
werden.
Betrieb in einem Fahrzeug
Wenn Sie den Spannungswandler in einem Fahrzeug
betreiben, stellen Sie sicher, das die Installation
Sie nicht bei den Fahraufgaben behindert.
Verlegen Sie daher Kabel so, dass sie nicht mit
beweglichen Teilen des Fahrzeuginnenraums in
Berührung kommen oder die Sicht behindern können.
Hinweis:
Der Spannungswandler kann auch bei ausge-
schaltetem Motor betrieben werden. Beachten
Sie jedoch, dass der Spannungswandler eventuell
während eines Startvorgangs nicht funktioniert.
