65

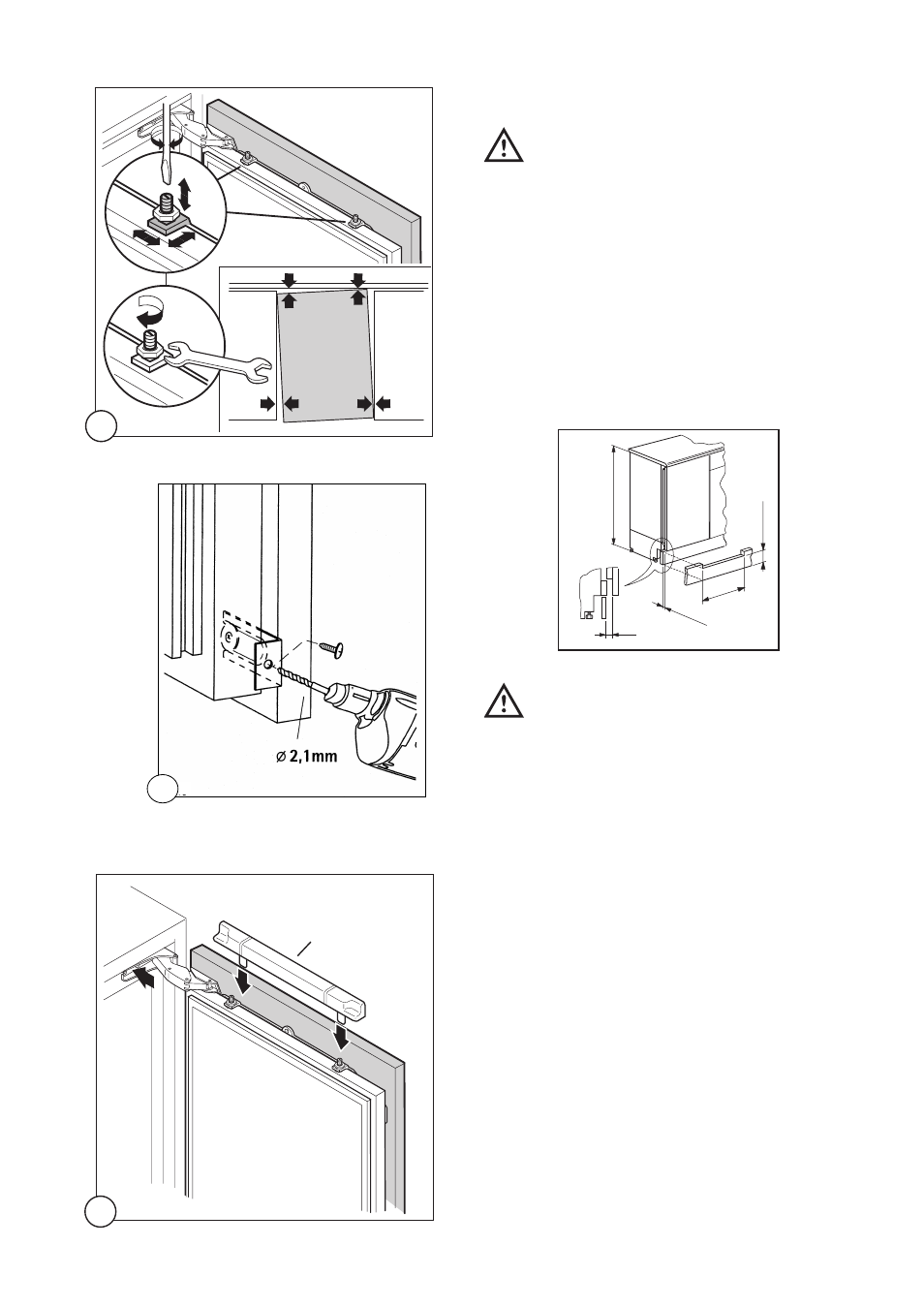

8. Colocar la tapa (A).
13
A
11
=
=
10
12
Montaje del zocalo
Importante
Para no comprometer la funcionalidad del
aparato es necesario utilizar la rejilla de
ventilaci—n original.
¥ Cuando la altura máxima del hueco es de
A=820 mm. ó B=870 mm. y la del zocalo
a=100 mm. ó b=150 mm. El montaje se puede
realizar sin modificaciones.
¥ Si la altura del zocalo es superior a a=100 mm,
b=150 mm, el zocalo debe ser cortado hasta la
mitad de la zona cubierta del aparato, a 580 mm
de anchura en una altura de a=100 mm,
b=150 mm.
¥ Fijar el zocalo al bloque de cocina.
Importante
El zocalo debe ser posicionado a una
distancia minima de 25 mm de la puerta.
DO008
580
a = 100 b = 150
25 - 80
A
= 820
B = 870
25
