Tableau d’état LED du port LAN
LED indiquant la connexion
et l’activité
État
Description
Éteint
Pas de connexion
Jaune
Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
État
Vitesse
Éteint
10 Mb/s
Vert
100/1000 Mb/s
Orange
2,5 Gb/s
Connexion des prises audio

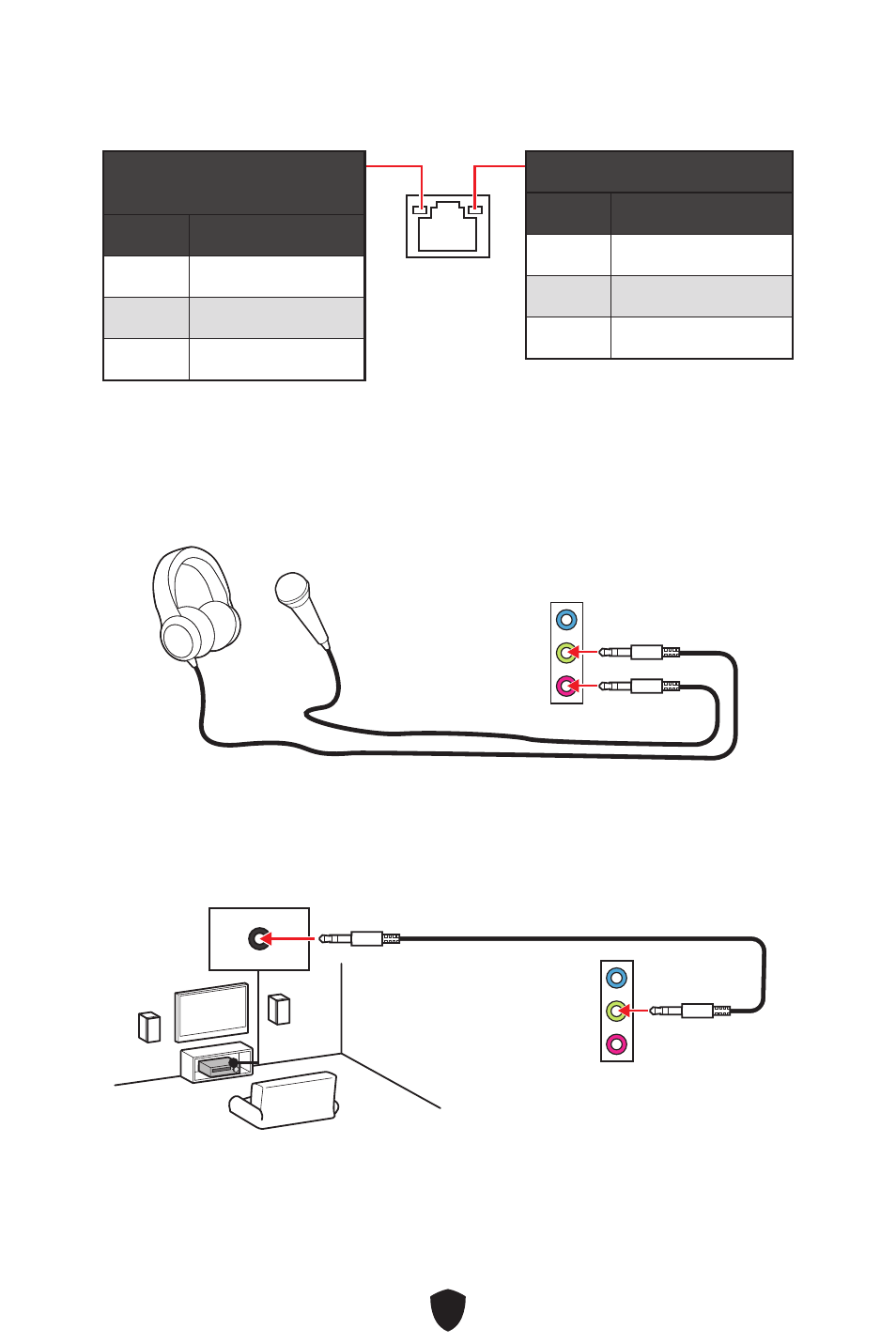

Schéma de connexion des prises audio au casque et au microphone
Schéma de connexion de la prise audio au haut-parleur stéréo
AUDIO INPUT
