Dashboard
Tablero
1 2 3
182 mm
53 mm

1 2

 
  

Face the hook
inwards.
El gancho debe
encontrarse en la
parte interior.
Claws
Uñas
How to detach and attach the
front panel
Before installing the unit, detach the front panel.
-A To detach
Before detaching the front panel, be sure to press .
Press , and pull it off towards you.
-B To attach
Engage part  of the front panel with part  of the unit,
as illustrated, and push the left side into position until it
clicks.
Warning if your car’s ignition
has no ACC position
After turning the ignition off, be sure to press
and hold  on the unit until the display
disappears.
Otherwise, the display does not turn off and this causes
battery drain.
RESET button
When the installation and connections are completed,
be sure to press the RESET button with a ball-point pen,
etc., after detaching the front panel.
Precautions
• Choose the installation location carefully so that the
unit will not interfere with normal driving operations.
• Avoid installing the unit in areas subject to dust, dirt,
excessive vibration, or high temperatures, such as in
direct sunlight or near heater ducts.
• Use only the supplied mounting hardware for a safe
and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 45°.
Removing the protection collar
and the bracket
Before installing the unit, remove the protection
collar  and the bracket  from the unit.
1 Remove the protection collar .
 Engage the release keys  together with the
protection collar .
 Pull out the release keys  to remove the
protection collar .
2 Remove the bracket .
 Insert both release keys  together between
the unit and the bracket  until they click.
 Pull down the bracket , then pull up the unit
to separate.

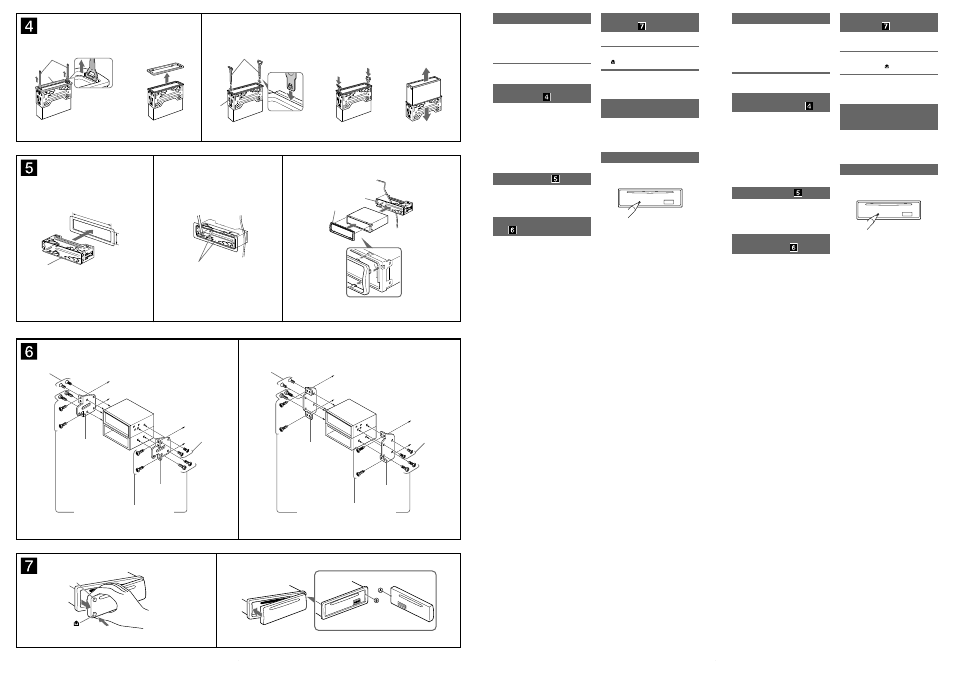

Mounting example
Installation in the dashboard
Notes
• Bend these claws outward for a tight fi t, if necessary ( -2).
• Make sure that the 4 catches on the protection collar  are
properly engaged in the slots of the unit ( -3).
Mounting the unit in a Japanese
car
You may not be able to install this unit in some makes of
Japanese cars. In such a case, consult your Sony dealer.
Note
To prevent malfunction, install only with the supplied screws .
Forma de extraer e instalar el
panel frontal
Antes de instalar la unidad, extraiga el panel
frontal.
-A Para extraerlo
Antes de extraer el panel frontal, asegúrese de presionar
. Después presione y tire de él hacia usted.
-B Para instalarlo
Coloque la parte  del panel frontal en la parte  de
la unidad, como se muestra en la ilustración, y después
presione la parte izquierda hasta que encaje.
Advertencia: si el encendido del
automóvil no dispone de una
posición ACC
Tras apagar el motor, mantenga presionado  en la unidad hasta que se apague la
pantalla.
Si no lo hace, la pantalla no se desactiva y se desgasta la
batería.
Botón RESET
Una vez fi nalizada la instalación y las conexiones,
desmonte el panel frontal y presione el botón RESET con
un bolígrafo o un objeto similar.
Precauciones
• Elija cuidadosamente el lugar de montaje de forma que
la unidad no interfi era con las funciones normales de
conducción.
• Evite instalar la unidad donde pueda quedar sometida
a polvo, suciedad, vibraciones excesivas o altas
temperaturas como, por ejemplo, a la luz solar directa o
cerca de conductos de calefacción.
• Para realizar una instalación segura y fi rme, utilice
solamente los elementos de montaje suministrados.
Ajuste del ángulo de montaje
Ajuste el ángulo de montaje a menos de 45°.
Extracción del marco de
protección y del soporte
Antes de instalar la unidad, retire el marco de
protección  y el soporte  de la misma.
1 Retire el marco de protección .
 Una las llaves de liberación  al marco de
protección .
 Retire las llaves de liberación  para extraer
el marco de protección .
2 Retire el soporte .
 Inserte ambas llaves de liberación  entre la
unidad y el soporte  hasta que encajen.
 Presione el soporte  y, a continuación,
levante la unidad para separar ambos
elementos.
Ejemplo de montaje
Instalación en el tablero
Notas
• Si es necesario, doble estas uñas hacia fuera para que encaje
fi rmemente ( -2).
• Compruebe que los 4 enganches del marco de protección 
estén bien fi jados en las ranuras de la unidad ( -3).
Montaje de la unidad en un
automóvil japonés
Es posible que no pueda instalar esta unidad en algunos
automóviles japoneses. En tal caso, consulte a su
distribuidor Sony.
Nota
Para evitar que se produzcan fallas de funcionamiento, realice la
instalación solamente con los tornillos suministrados
.
Orient the release
key correctly.
Oriente la llave de
liberación en la
dirección correcta.
A
TOYOTA
to dashboard/center console
al tablero o consola central
Bracket
Soporte
Bracket
Soporte
B
NISSAN


to dashboard/center console
al tablero o consola central
Bracket
Soporte
Bracket
Soporte


Existing parts supplied with your car
Piezas existentes suministradas con su automóvil
A B
max. size
5 × 8 mm
( 7 / 32 × 11 / 32 in)
Tamaño mбx.
5 Ч 8 mm
max. size
5 × 8 mm
( 7 / 32 × 11 / 32 in)
Tamaño mбx.
5
Ч 8 mm
max. size
5
× 8 mm
( 7 / 32 × 11 / 32 in)
Tamaño mбx.
5 Ч 8 mm
max. size
5
× 8 mm
( 7 / 32 × 11 / 32 in)
Tamaño mбx.
5 Ч 8 mm
(OFF)
Existing parts supplied with your car
Piezas existentes suministradas con su automóvil
