ZUMT491
Document number: DS33334 Rev. 3 - 2
6 of 7
October 2012
© Diodes Incorporated
ZUMT491
A Product Line of
Diodes Incorporated

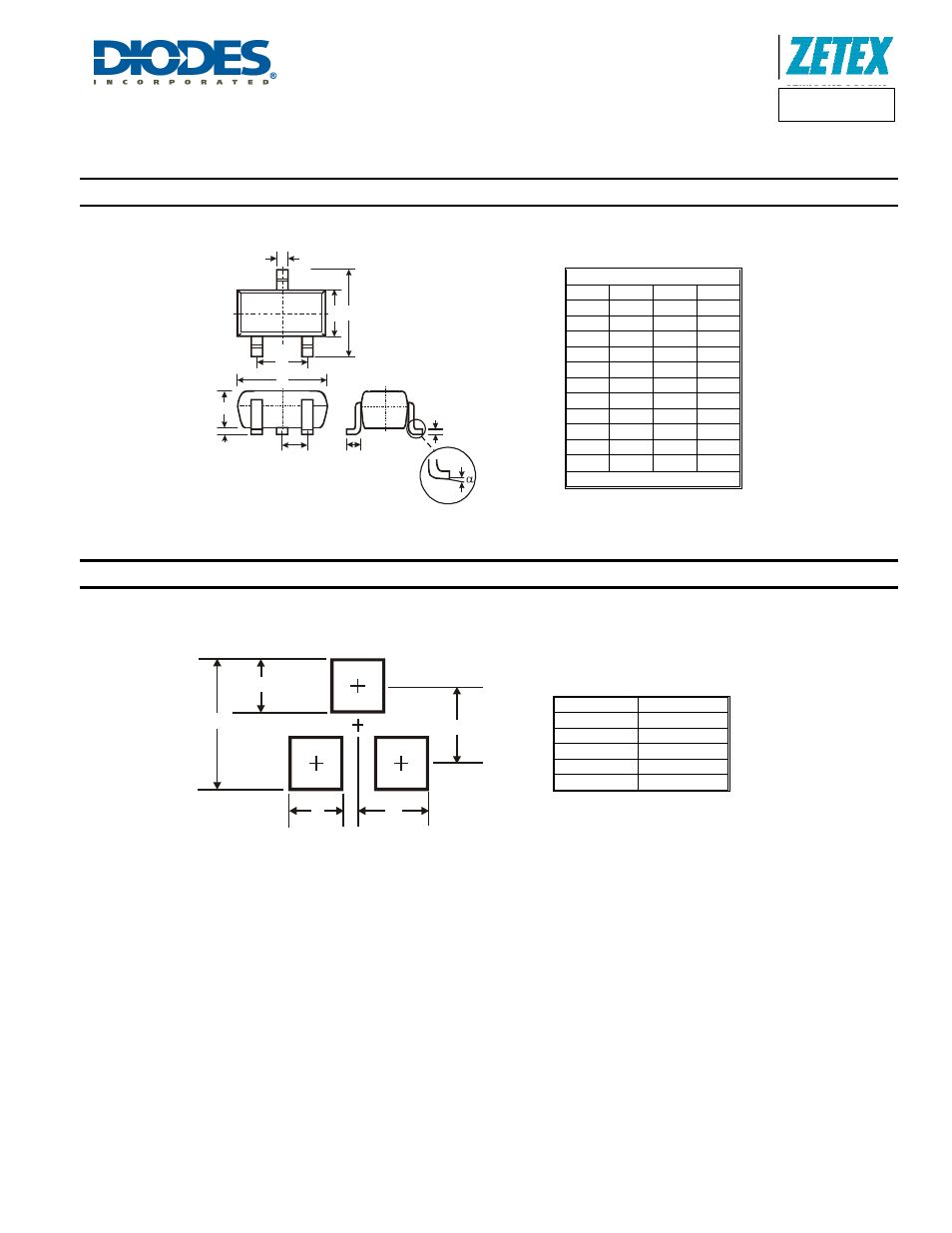

Package Outline Dimensions
Suggested Pad Layout
SOT323
Dim Min Max Typ
A
0.25 0.40 0.30
B
1.15 1.35 1.30
C
2.00 2.20 2.10
D
- -
0.65
G
1.20 1.40 1.30
H
1.80 2.20 2.15
J
0.0 0.10 0.05
K
0.90 1.00 1.00
L
0.25 0.40 0.30
M
0.10 0.18 0.11
α
0° 8° -
All Dimensions in mm
Dimensions
Value (in mm)
Z
2.8
X
0.7
Y
0.9
C
1.9
E
1.0
A
M
J
L
D
B C
H
K
G
X
E
Y
C
Z
