B140HW
Document number: DS30670 Rev. 9 - 2
4 of 5
May 2012
© Diodes Incorporated
B140HW

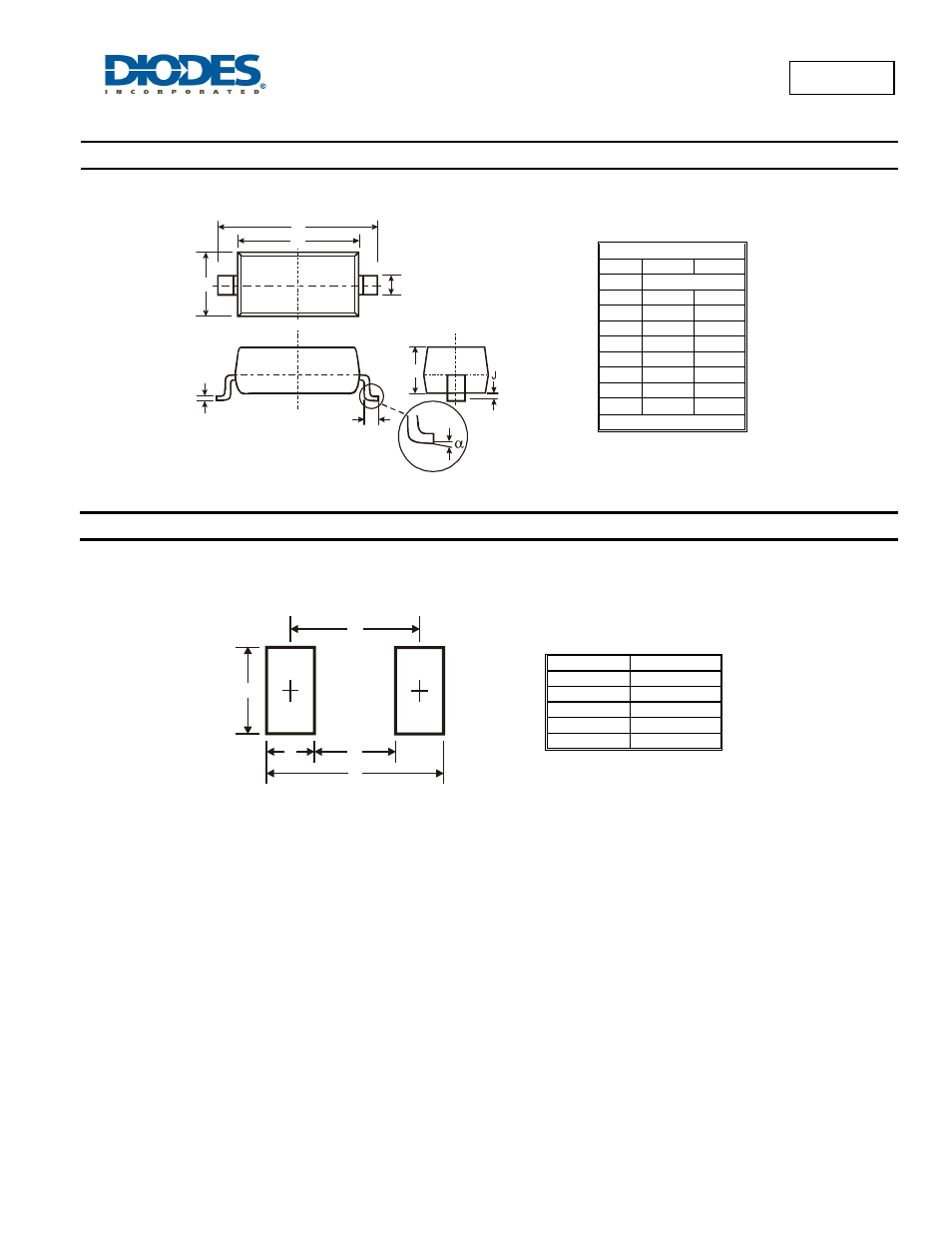

Package Outline Dimensions
Suggested Pad Layout
SOD123
Dim Min Max
A
0.55 Typ
B
1.40 1.70
C
3.55 3.85
H
2.55 2.85
J
0.00 0.10
K
1.00 1.35
L
0.25 0.40
M
0.10 0.15
α
0 8°
All Dimensions in mm
Dimensions
Value (in mm)
Z
4.9
G
2.5
X
0.7
Y
1.2
C
3.7
K
L
M
C
H
B
A
Z
X
C
G
Y
