58

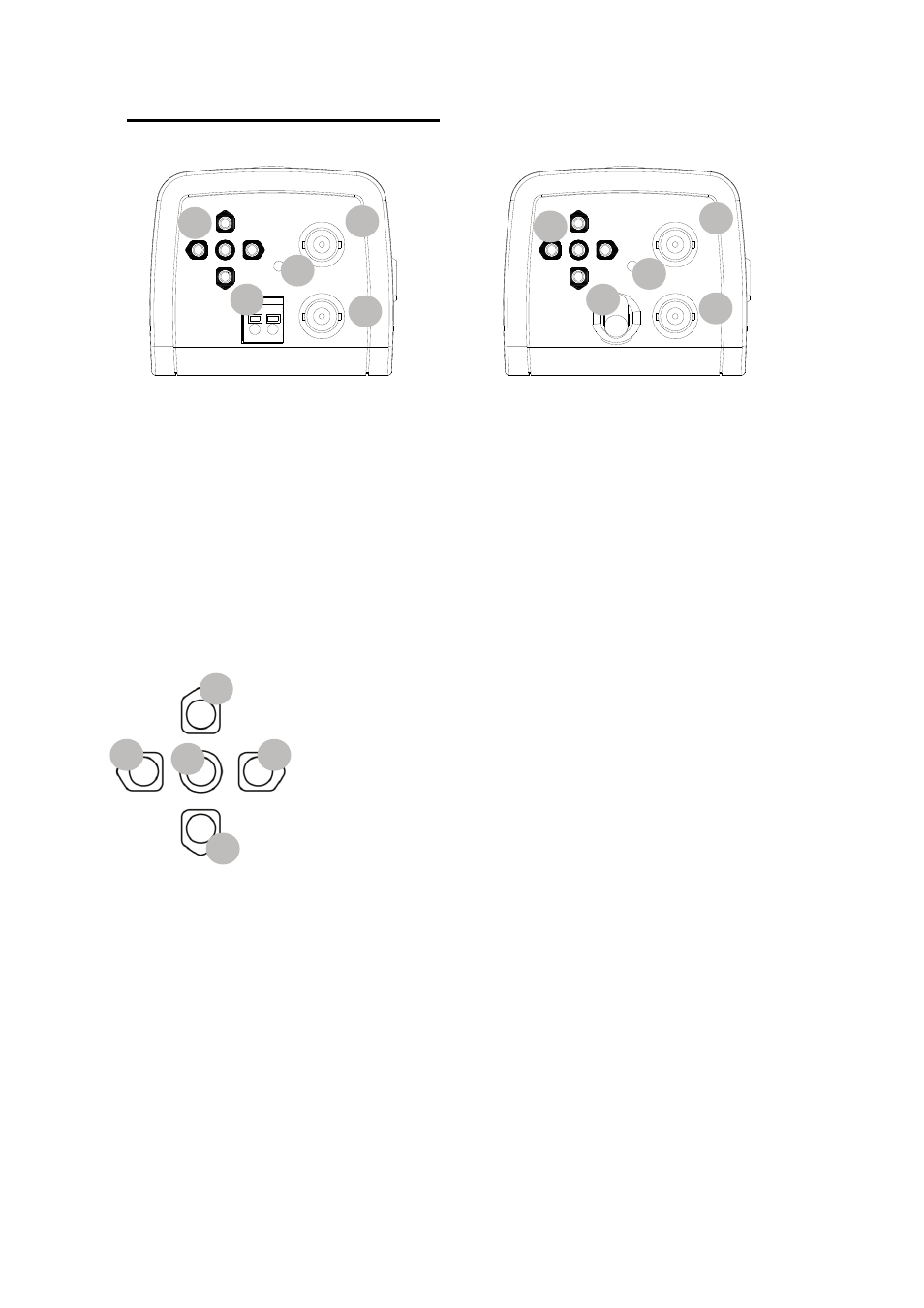

7. Achteraanzicht van de camera
12VDC/24VAC variant
110~240VAC variant
(1) OSD bedieningstoetsen
(2) Spanningsaansluiting (12 VDC/24 VAC of 110 – 240 VAC)
(3) Status-LED (actief bij voorhanden spanning)
(4) BNC testmonitoruitgang (MONITOR)
(5) BNC HD-SDI videouitgang (HD-SDI)
Toetsen Functie
(1) Enter : menu betreden/actie uitvoeren
(2) Omhoog : navigatie in het menu
(3) Omlaag : navigatie in het menu
(4) Links : waarde verlagen/optie selecteren
(5) Rechts : waarde verhogen/optie selecteren
POWER
12VDC
24VAC
HD-SDI
MONITOR
POWER
HD-SDI
MONITOR
110~240VAC
2
3
4
1
5
1
4
3
2
5
5
2
1
4
3
