74

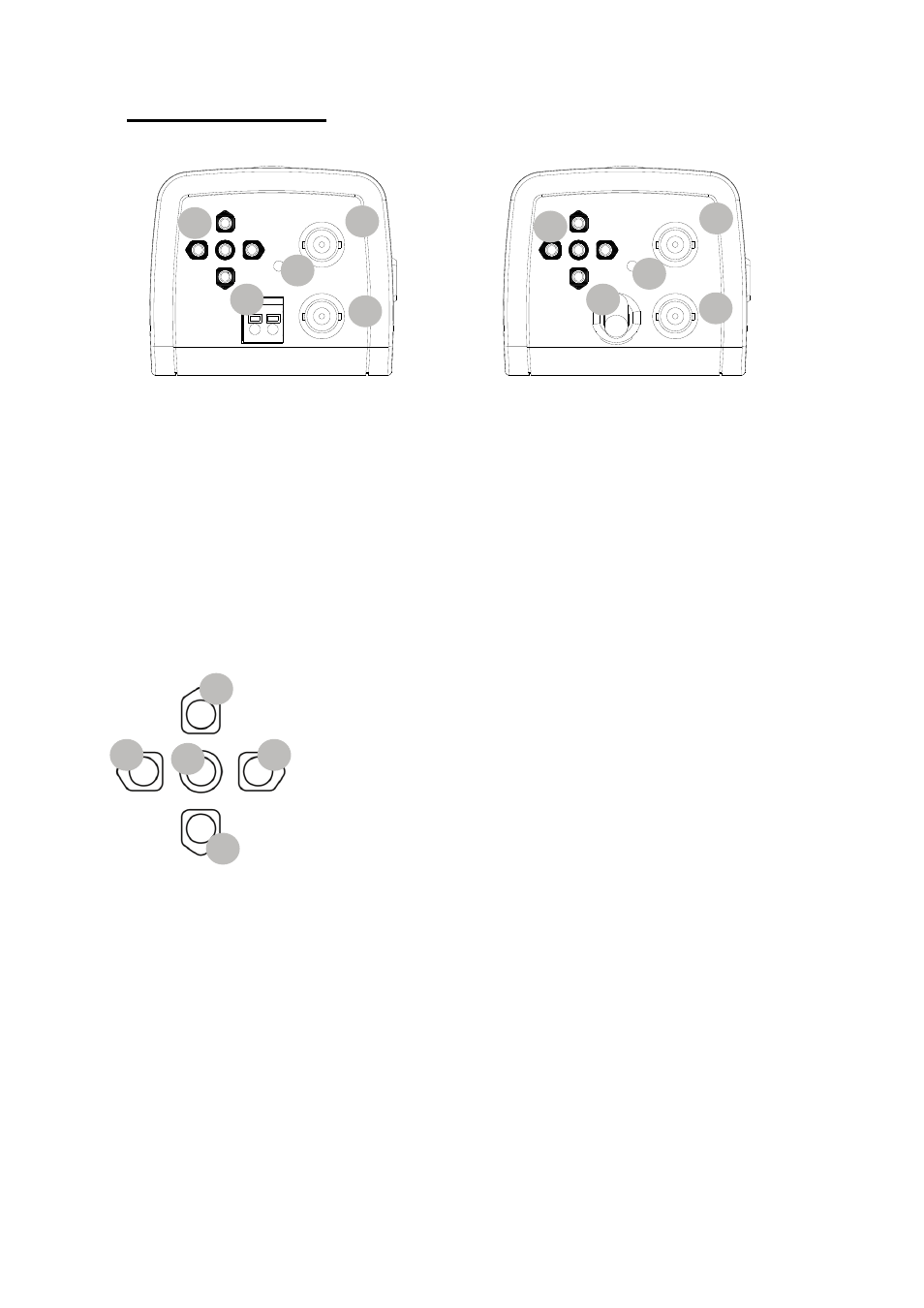

7. Kameraets bagside
12 V DC/24 V AC-variant 110~240 V AC-variant
(1) OSD-betjeningsknapper
(2) Spændingstilslutning (12 V DC/24 V AC eller 110 - 240 V AC)
(3) Status-LED (aktiv med tilsluttet spænding)
(4) BNC test-monitor-udgang (MONITOR)
(5) BNC HD-SDI videoudgang (HD-SDI)
Knapper Funktion
(1) Enter : Åbn menu / udfør handling
(2) Op : Navigation i menuen
(3) Ned : Navigation i menuen
(4) Til venstre : Reducer værdi / vælg funktion
(5) Til højre : Øg værdi / vælg funktion
POWER
12VDC
24VAC
HD-SDI
MONITOR
POWER
HD-SDI
MONITOR
110~240VAC
2
3
4
1
5
1
4
3
2
5
5
2
1 4
3
