LN-D70 User’s Manual

-

26

-

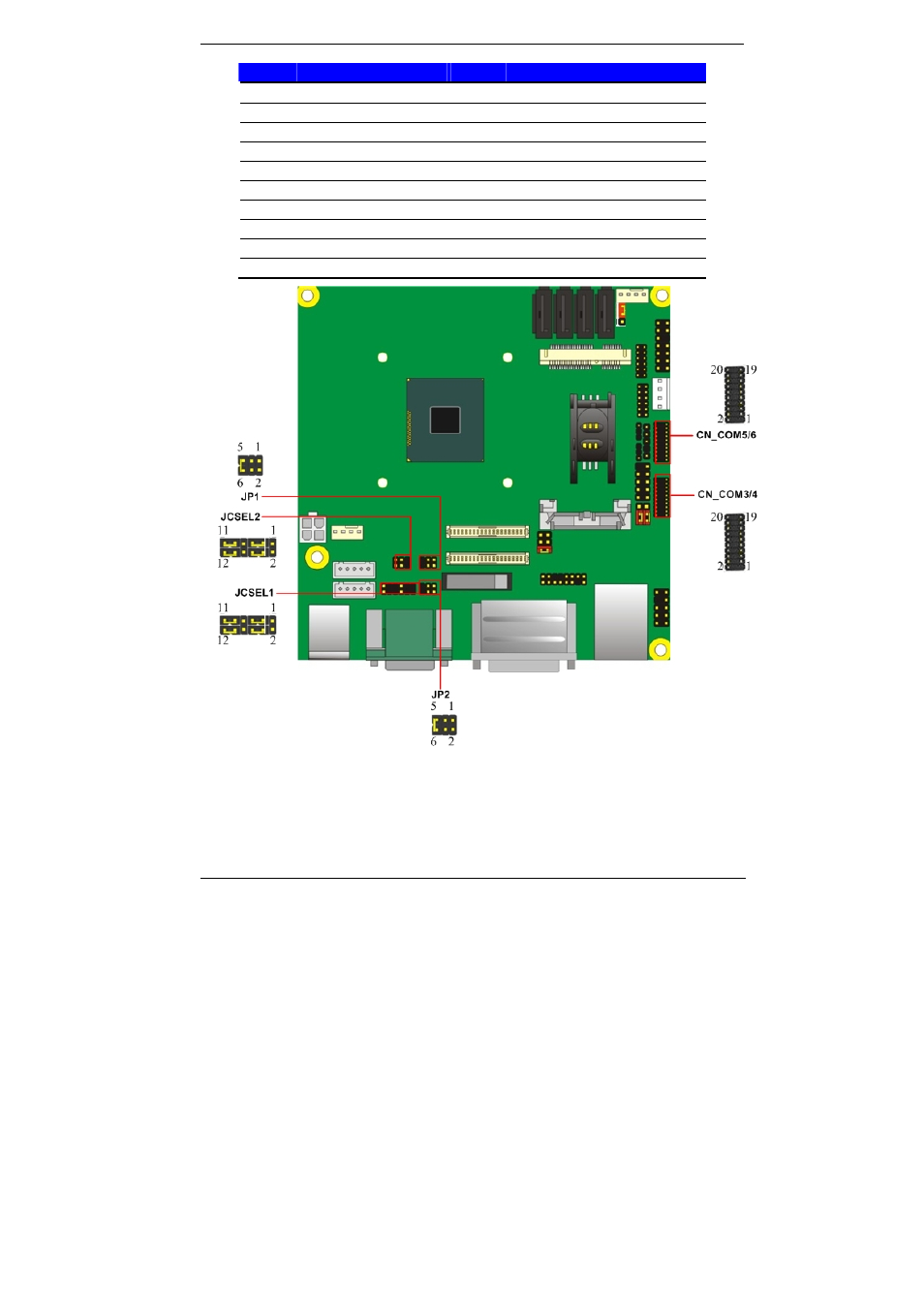

Type: 20-pin (2 x 10) header pitch = 2.54x1.27mm

Pin

Description

Pin

Description

1 DCD1

2 RXD1

3 TXD1

4 DTR1

5 GND1

6 DSR1

7 RTS1

8 CTS1

9 RI1

10

N/C

11 DCD2

12 RX2

13 TX2

14 DTR2

15 Ground

16 DSR2

17 RTS2

18 CTS2

19 RI2

20 N/C
