34 35
ES
Instalación
Este aparato no tiene un dispositivo de descarga de los
productos de la combustión. Se aconseja instalarlo en
locales suficientemente aireados según las disposiciones
de ley vigentes. La cantidad de aire necesaria a la
combustión no tiene que ser menos que 2.0 m
3 /h por
cada kW de potencia instalado. Véase tabla potencias
quemadores.

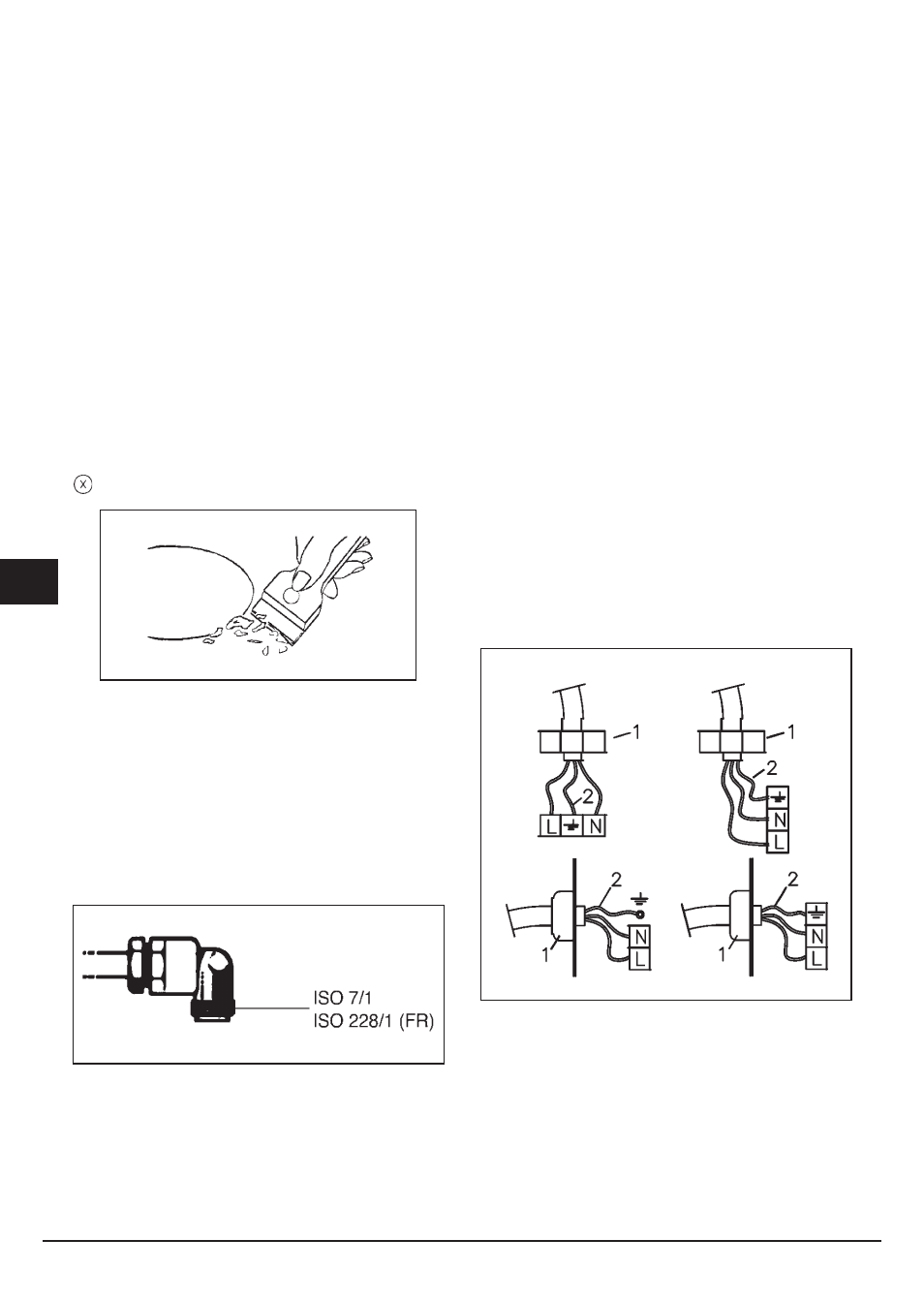

Colocación (Fig. 4)
El aparato está preparado para ser empotrado en un
tablero de trabajo como ilustrado en la relativa figura.
Antes de introducir el plano predisponer la junta de sellado
sobre todo el perimetro del agujero del empotrado.
Fig. 4
Conexión gas (Fig. 5)
Conectar el aparato a la bombona o a la instalación según
las prescripciones de las normas vigentes comprobando
antes que el aparato esté preparado para el tipo de gas
disponible. En caso contrario véase: “Adaptación a un
distinto tipo de gas”. Además comprobar que la presión de
alimentación esté dentro de los valores citados en la tabla
“Características utilizadores”.
Fig. 5
Conexión metálica rígida/semirígida
Efectuar la conexión con racores y tubos metálicos
(también flexibles), de manera que no se provoquen
solicitaciones a los órganos interiores del aparato.
N.B. - Una vez efectuada la instalación controlen, con una
solución jabonosa, la perfecta estanqueidad de todo el
sistema de conexión.
Conexión eléctrica (Fig. 6)
Antes de efectuar la conexión eléctrica comprobar que:
• las características de la instalación satisfagan cunato
indicado en la placa matrícula colocada sobre el
fondo de la superficie de cocción;
• que la instalación tenga una eficaz conexión de
tierra según las normas y las prescripciones de ley
vigentes. La puesta a tierra es obligatoria por ley.
En el caso de que el aparato no tenga el cable y/o el
relativo enchufe utilizar material apto para la absorción
indicado en la placa matrícula y para la temperatura
de trabajo. El cable en ningún punto tendrá que llegar
a una temperatura superior de 50°C a la temperatura
ambiente. Para la conexión directa a la red es necesario
interponer un interruptor omnipolar dimensionado para
la carga de placa que asegure la desconexión de la
red con una distancia de apertura de losc ontactos que
permita la desconexión completa en las condiciones de
la categoría de sobretensión III de conformidad con las
reglas de instalación (el cable de tierra amarillo/verde
no debe estar interrumpido). El enchufe o el interruptor
omnipolar tienen que ser fácilmente alcanzables con el
aparato instalado.
Fig. 6
Si el cable de alimentaciónse daña, hágalo sustituir
por el fabricante, por un centro de asistencia técnica
autorizado o por un técnico de competencia similar,
a fin de prevenir todo tipo de riesgos.
Instruccionespara el instalador
1 - PISACABLE 2 - AMARILLO VERDE
