PT
Instalação
Este aparelho não possui um dispositivo de descarga do
produto da combustâo. Recomenda-se por conseguinte,
que venha instalado em lugares suficientemente arejados
segundo as disposições das leis em vigor. A quantidade
necessária de ar para a combustão, não deverá ser inferior
a 2.0 m
3 /h por cada kW de força instalada. Veja a tabela
relativa à força dos queimadores.

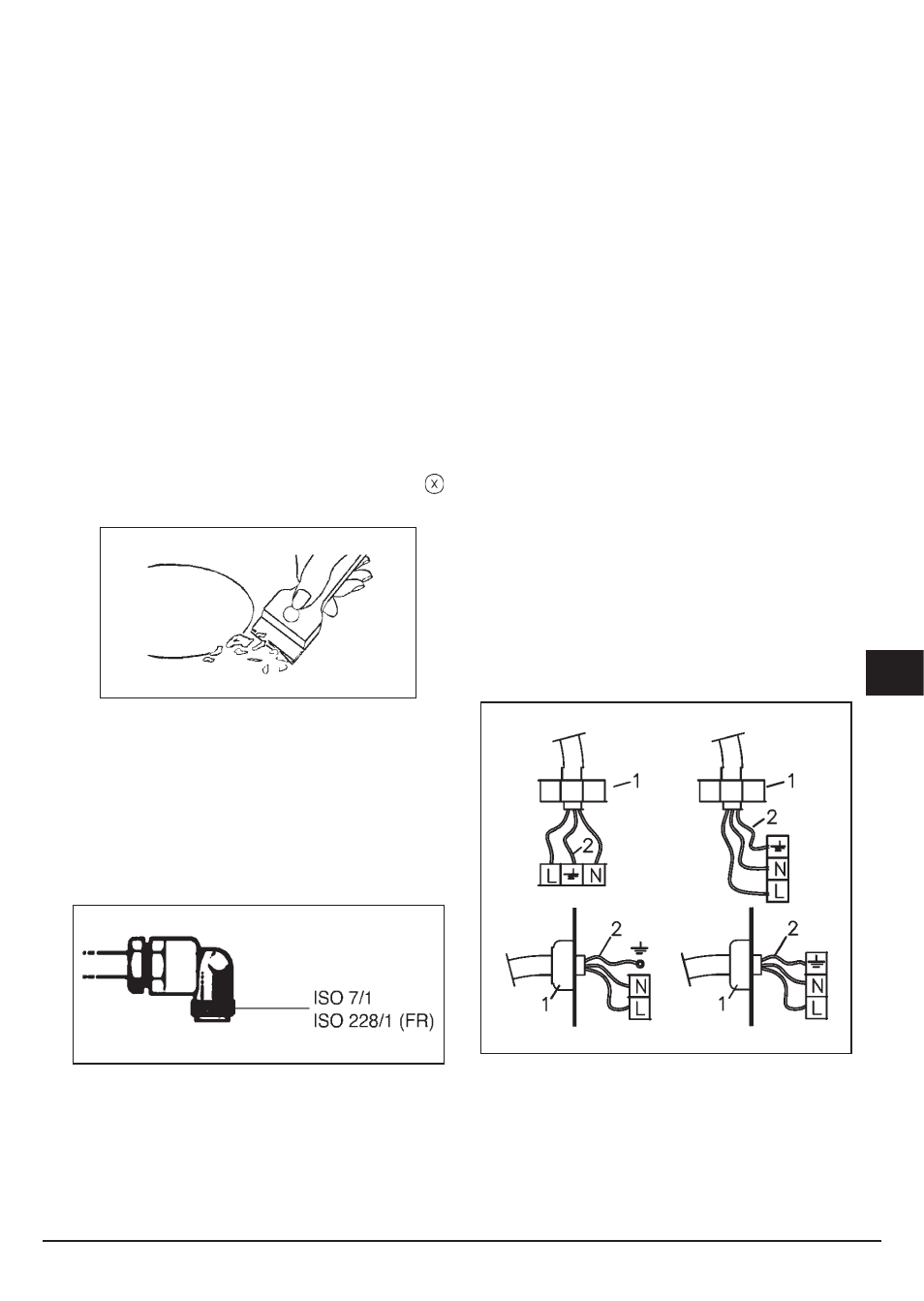

Posicionamento (Fig. 4)
O aparelho foi fabricado para poder ser montado num
plano de trabalho como ilustrado na figura correspondente.
Antes de inserir o plano predispor a junta de selagem
sobre todo o perimetro do furo de encastre.
Fig. 4
Ligação do gás (Fig. 5)
Ligue o aparelho ao balão do gás ou à instalação segundo
as disposições das normas em vigor, assegurando de
antemão que o aparelho esteja conforme ao tipo de
gás que utilizar. Em caso contrário, veja a “Adaptação a
diversos tipos de gás”. Verifique igualmente que a pressão
de alimentação seja conforme aos valores descritos sobre
a tabela “Características das partes a utilizar”.
Fig. 5
Ligação metálica rígida/semi-rígida
Efectuar a ligação com a junção e os tubos metálicos
(mesmo se são flexiveis), de modo a não provocar uma
pressão sobre os órgãos internos do aparelho.
N.B. - Quando a instalação tiver sido efectuada controle a
perfeita vedação de odo o sistema de ligação, usando uma
solução de sabão.
Conexão eléctrica (Fig. 6)
Antes de efectuar a conexão eléctrica, será preciso
assegurar que:
• as características da instalação sigam o que está
indicado sobre a chapa da matriz aplicada no fundo
da chapa de cozimento;
• a instalação esteja munida de uma conexão à ter-ra
eficaz, segundo as normas e disposições das leis em
vigor. A conexão àterra é obrigatória nostermos da
lei.
No caso que o aparelho não esteja munido de cabo e/ou
da relativa tomada, utilize o material apropriado para
absorver o que está indicado na chapa da matriz, para
uma devida temperatura de cozimento. O tubo não
deverá nunca atingir a temperatura de 50°C acima da
temperatura ambiente.
Para efectuar a ligação directa à rede é nece-sário
intalar um interruptor omnipolar dimensionado para
a carga nominal que, garanta a desconexão da rede
e, com uma distância de abertura dos contactos que
consinta adesconexão completa nas condições de
sobretensão de categoria III, em conformidade com as
regras de instalação (o cabo de terra amarelo/verde não
deve ser interrompido).
A tomada ou o interruptor onipolar deverão ser
posicionados para uma fácil manipulação do aparelho
instalado.
Fig. 6
Se o cabo de alimentaçãoestiver danificado, deve
ser substituído pelo fabricante ou pelo serviço de
assistência técnica ou, em todo o caso, por uma
pessoa qualificada, de modo a prevenir qualquer
perigo.
Modalités d’installation
1 - PRESA-CABO 2 - AMARELO VERDE
