F FRANCE
29

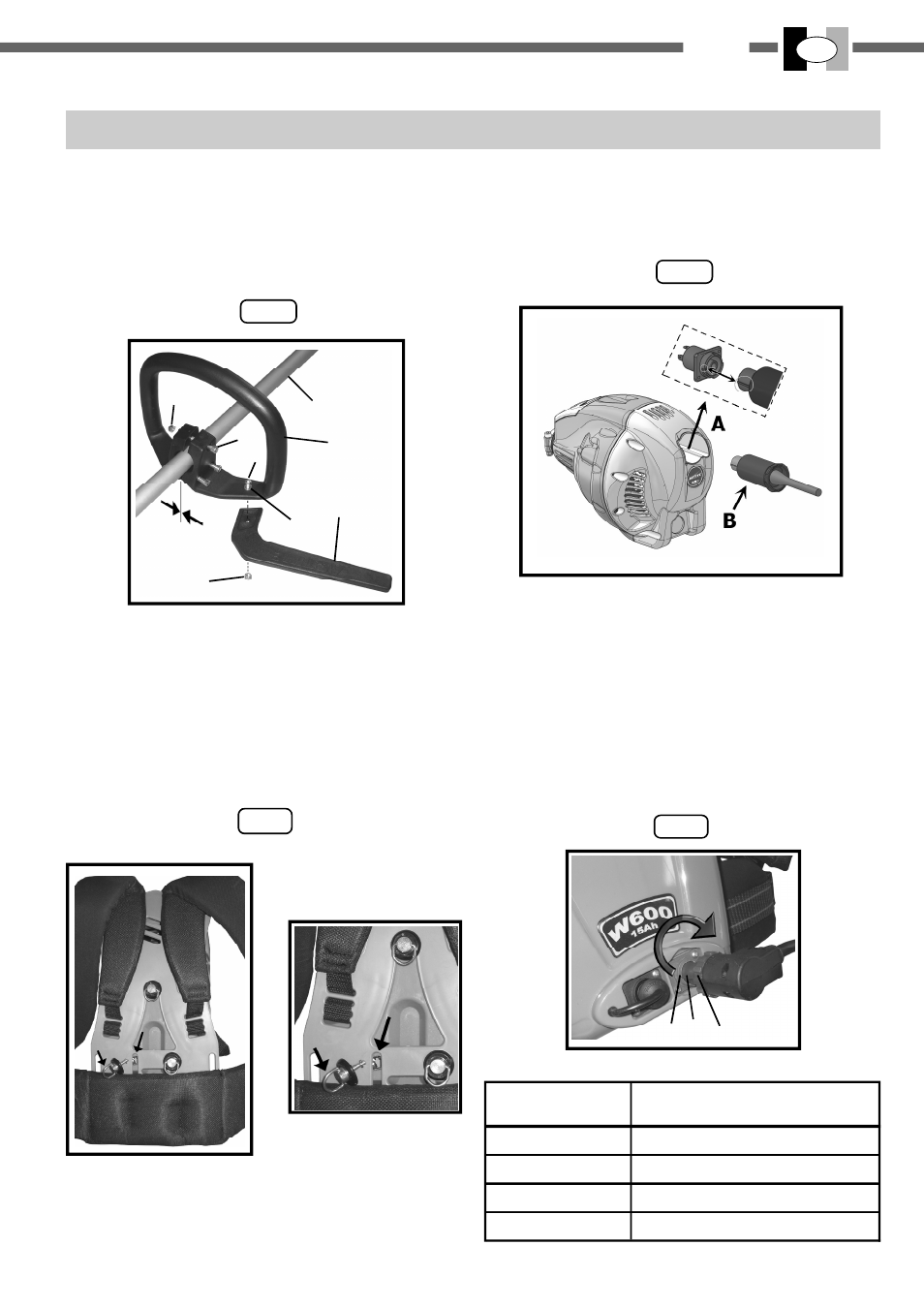

6. ASSEMBLAGE
MONTAGE POIGNÉE (L) Fig 1
Retirer les vis (1) et élargir la poignée (2) pour l'enfiler dans le
tube (3) et la fixer au moyen des vis (1) et des écrous (4).
Placer la barrière de sécurité (5) dans le logement prévu à
cet effet et la fixer au moyen de la vis (6), la rondelle (8) et
l'écrou (7). La position de la poignée est réglable selon les
exigences de l'opérateur.
RACCORDEMENT DE LA BATTERIE AU HARNAIS Fig. 2
Raccorder la batterie au harnais au moyen des 3 crochets à
fixation rapide (B). Insérer le crochet (B) dans son logement
(A) et le bloquer en le tournant dans le sens des aiguilles
d'une montre à 90°.
RACCORDEMENT DE CÂBLE AU MOTEUR Fig. 3
1) Tournez la coupalge dans le sens antihoraire (B);
2) Insérer la couplage (B) dans (A);
3) Tournez vers la droit le manchon (B) pour la verrouiller;
RACCORDEMENT DE LA MACHINE À LA BATTERIE ET
DÉMARRAGE Fig. 4-5
S'assurer d'utiliser seulement des batteries originales IBEA.
Raccorder le câble du moteur (A) au connecteur de la batterie
(B) et le bloquer en tournant l'anneau (C) à 90° dans le sens
des aiguilles d'une montre. Mettre l'interrupteur sur la position
(1) Fig. 5 Vérifier que la led sur le moteur soit allumée et presser
en premier le levier de sécurité (4) puis le levier d'accélérateur
(2).
FIG . 4
FIG . 3
FIG . 1
FIG . 2
A
B
A
B
2
3
7
1
6
4
5
8
A B C
COULEUR LED
SUR LE MOTEUR
ÉTAT DE LA BATTERIE
Verte Batterie chargée de 100% à 80%
Verte / Jaune Batterie chargée de 80% à 50%
Jaune / Rouge Batterie chargée de 50% à 20%
Rouge Batterie chargée de 20% à 0%
