DEUTSCH D
39

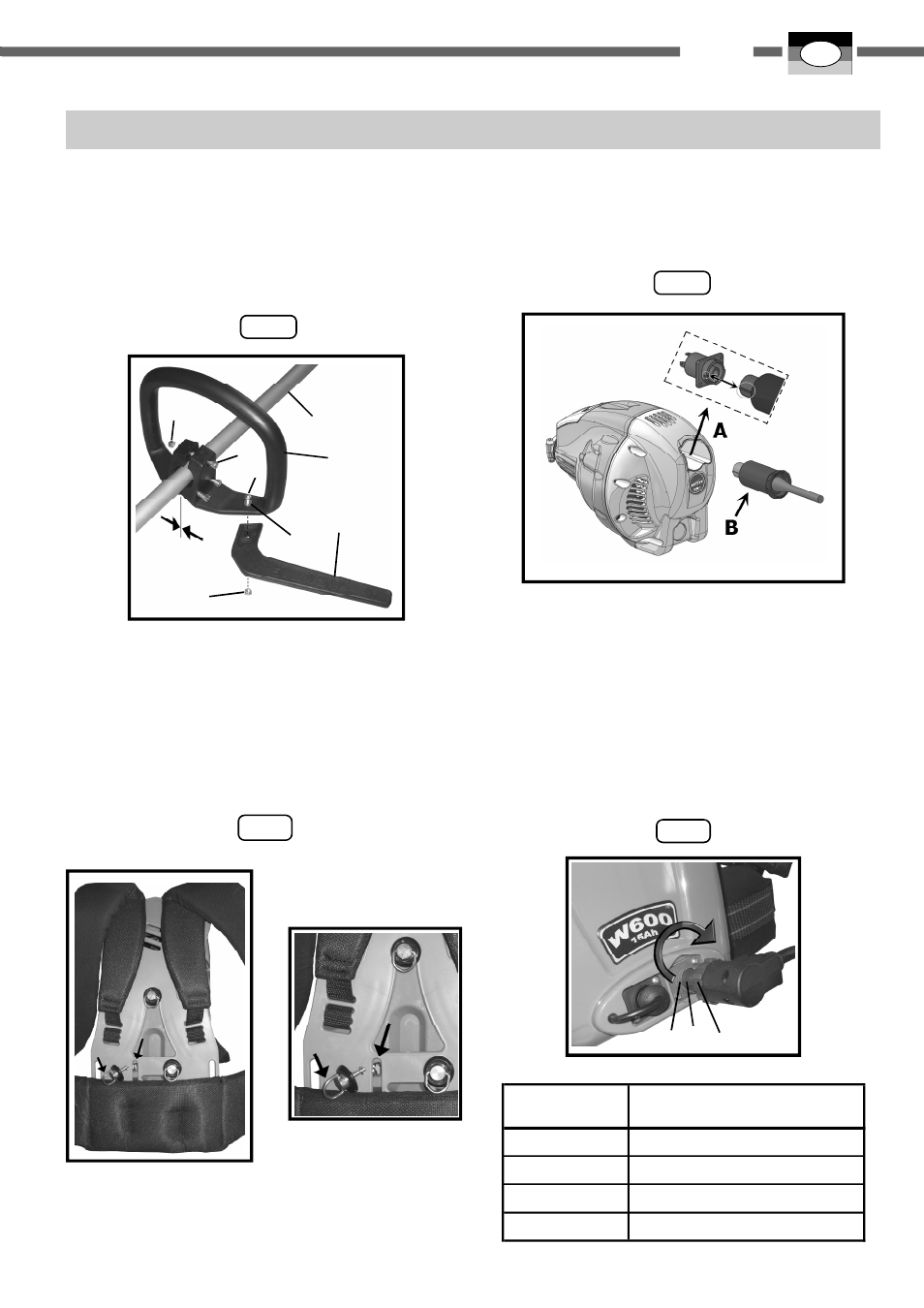

6. MONTAGE
GRIFFMONTAGE (L) Abb. 1
Entfernen Sie die Schrauben (1), und erweitern Sie den Griff
(2), um ihn in das Rohr (3) einzusetzen, und befestigen Sie
ihn dann mit den Schrauben (1) und Muttern (4). Setzen Sie
die Schutzabdeckung (5) in den entsprechenden Sitz ein,
und sichern Sie sie mit der Schraube (6), der Scheibe (8)
und der Mutter (7). Die Position des Griffs kann je nach den
Anforderungen des Bedieners reguliert werden.
ANSCHLUSS DES AKKUS AN DAS GURTZEUG Abb. 2
Schließen Sie den Akku an das Gurtzeug mit den 3
Schnellhaken (B) an. Setzen Sie den Haken (B) in seinen
Sitz (A) ein, und drehen Sie ihn um 90 ° im Uhrzeigersinn,
um ihn zu sichern.
ANSCHLUSS DES KABEL AN DAS MOTOR Abb. 3
1) Drehen Sie die Hülse gegen den Uhrzeigersinn (B);
2) Stecken Sie die Hülse (B) in (A);
3) Drehen Sie die Hülse (B) im Uhrzeigersinn, bis diese
einrastet;
ANSCHLUSS DES GERÄTES AN DEN AKKU und START
Abb. 4-5
Verwenden Sie nur originale IBEA-Akkus. Schließen Sie das
Motorkabel (A) an den Verbinder des Akkus (B) an, und
sichern Sie es, indem Sie den Ring (C) um 90 ° im
Uhrzeigersinn drehen. Bringen Sie den Schalter in die Position
(1) Abb. 5. Überprüfen Sie, dass die LED am Motor an ist,
und drücken Sie zuerst den Sicherungs- (4) und dann den
Gashebel (2).
ABB. 4
ABB. 3
ABB. 1
ABB. 2
A
B
A
B
2
3
7
1
6
4
5
8
A B C
FARBIGE LED
AM MOTOR
BATTERIESTATUS
Grün Akku 100% bis 80% geladen
Grün / Gelb Akku 80% bis 50% geladen
Gelb / Rot Akku 50% bis 20% geladen
Rot Akku 20% bis 0% geladen
