33
S H
F
g
A

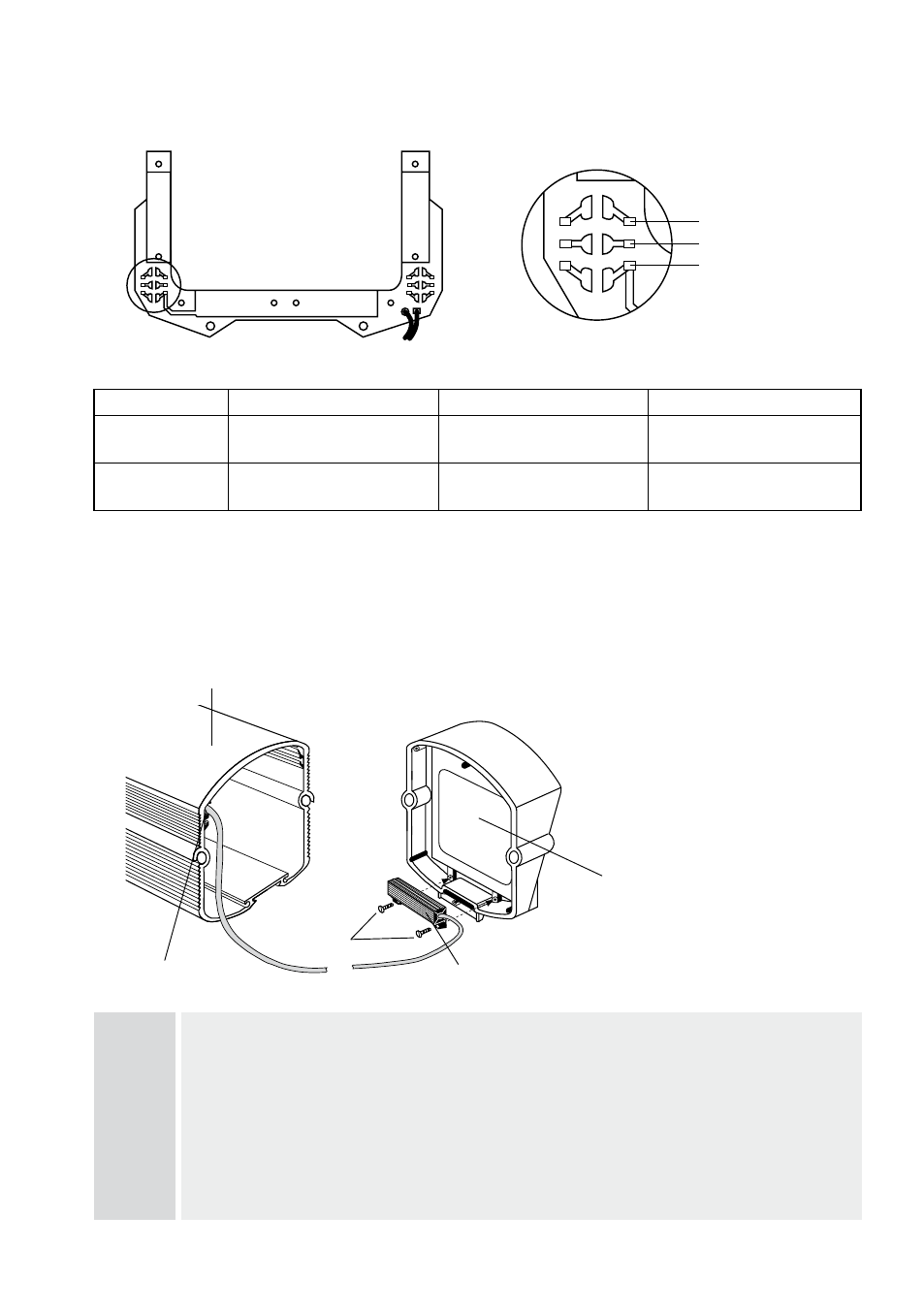

6.2 Montage du kit de chauffage PTC sur le boîtier VHM/H220
(No. d’articleat.: 71301) et VHM/24H (No. d’articleat. 71601)
F Le chauffage est vissé directement sur la vitre frontale F du boîtier. Enlever d’abord la vitre frontale
du boîtier en dévissant les deux vis Allen de 4mm.
H, g La pièce chauffante H est montée à l’emplacement prévu au moyen de vis cruciformes auto-
taraudeuses de 3x 6mm g.
S Afin de passer le câble de raccordement jusqu’au bloc d’alimentation, une glissière de câble S est
prévue.
Remarque Lors du raccordement électrique à des distributeurs par câble, et/ou à l’appareil d’alimentation, il faut
veiller à ce que la tension da chauffage corresponde à la tension d’entrée.
Tension Cavaliers A Cavaliers B Cavaliers C
4V (en usine) A sur les deux côtés
(gauche/droite) ouvert B sur les deux côtés
gauche/droite) fermé C sur les deux côtés
(gauche/droite) ouvert
Configuration V A sur les deux côtés
gauche/droite) fermé B sur les deux côtés
(gauche/droite) ouvert C sur les deux côtés
gauche/droite) fermé
6.1.1 Configuration du chauffage 24V intégré en usine
pour un fonctionnement sur 12V (VHM-ZLB-W et VHM-ZLKCB-W)
gauche droite
A
B
C
