4
Z

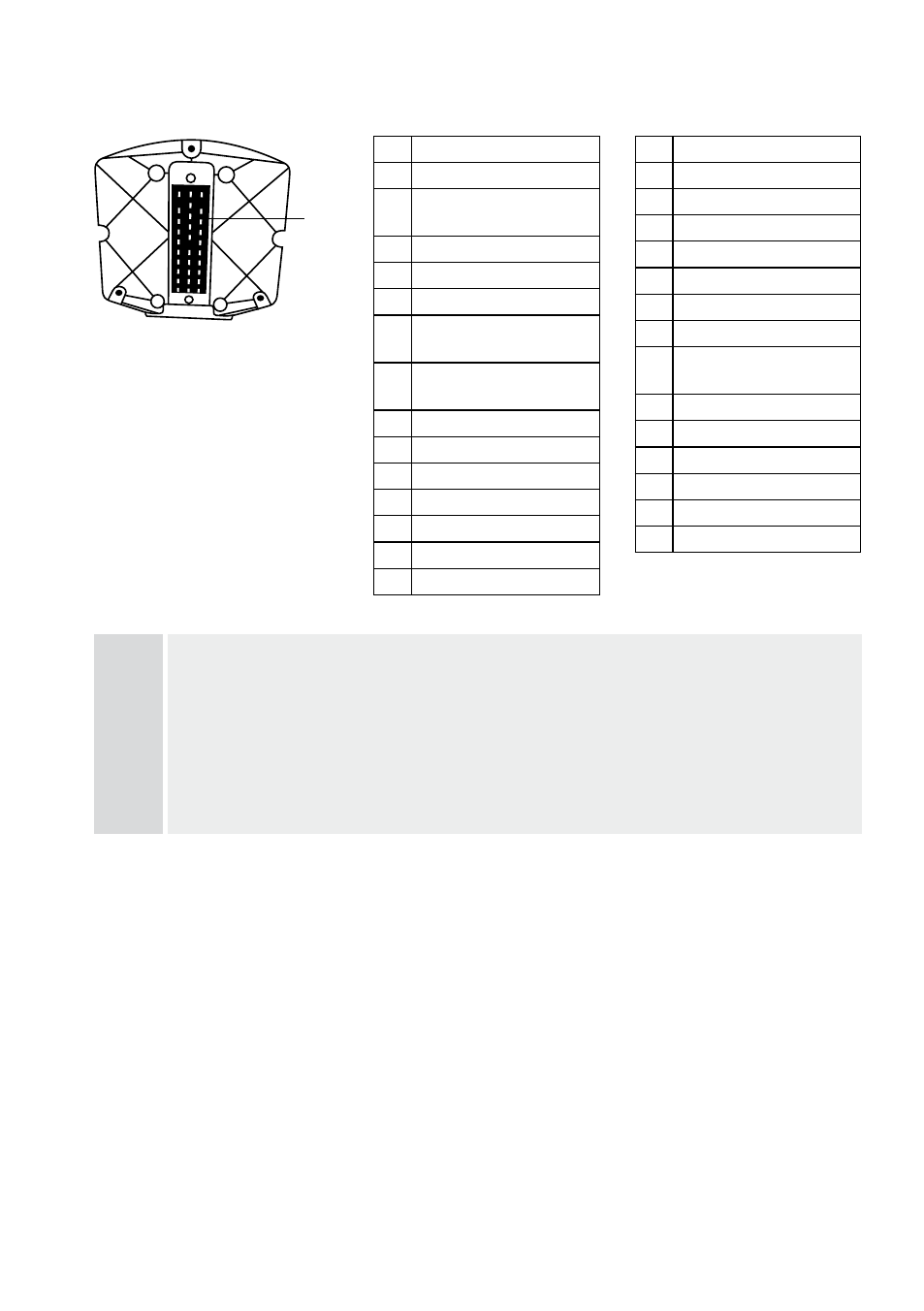

Z La carcasa dispone de una conexión de enchufe centralizada Z. Aquí llegan los cables de entrada para
red/vídeo y mando; la correspondencia respectiva se deducirá de la tabla adjunta.
(Premontado en el VHM-ZLKCB-W)
Nota El cable de acometida de la red al circuito de alimentación de corriente ha de ser como mínimo del tipo
H05xx y en el caso de cables de conexión flexibles de hilos finos se emplearán casquillos terminales.
La conexión del conductor de protección PE ha de efectuarse primero, siendo importante comprobar la
correspondencia correcta en L y N. Los cables de vídeo y de mando se han de fijar de manera que no
se puedan tocar partes del circuito primario.
4. Conexión de la unión de enchufe centralizada
a0 30VAC
a9 -
a8 +5V (en caso de
alimentación exterior)
a7 Distancia focal grande
a6 Paneo/Inclinación 0V
a5 Distancia próxima
a4 Potenciómetro conexión
exterior (+Vref)
a3 Potenciómetro conexión
exterior (-Vref)
a Toma potenciómetro zoom
a Toma potenciómetro foco
b0 Masa (GND)
b9 -
b8 Paneo/Inclinación bajo
b7 Paneo/Inclinación alto
b6 Distancia focal pequeña
b5 Distancia remota
b4 -
b3 Masa vídeo
b Salida vídeo
b -
c0 30VAC
c9 -
c8 Paneo/Inclinación derecha
c7 Paneo/Inclinación
izquierda
c6 Calefacción (/4V)
c5 Calefacción (/4V)
c4 -
c3 Entrada síncrona
c Masa
c -
