SWW 1500 B2 35

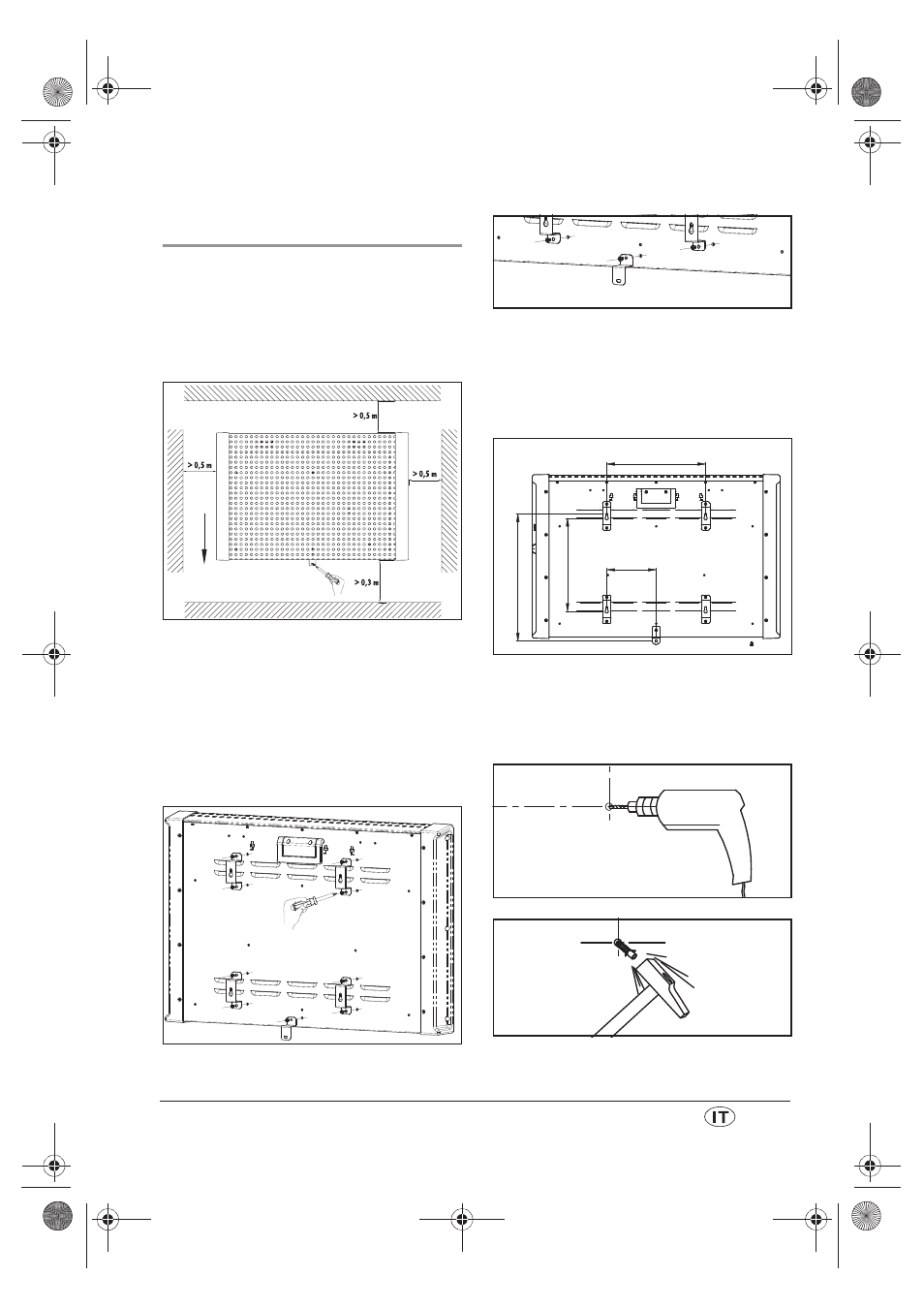

5.2 Montaggio dell’apparecchio a
parete
Attenzione!
• La parete deve essere ignifuga, perfetta-
mente perpendicolare e sufficientemente
stabile.
• Mantenere le dimensioni minime
secondo lo schema.
• L’apparecchio deve essere installato
nelle vicinanze di una presa adeguata,
in modo tale che il cavo di collegamento
arrivi alla presa.
Nota: se l’apparecchio viene montato a
parete, non è necessario applicare i piedi.
1. Avvitare i 4 supporti a parete 10 sul lato
posteriore dell’apparecchio utilizzando
le viti corte.
2. Avvitare l’angolare di fissaggio 9.
3. Avvitare le 4 viti lunghe fornite in dota-
zione a una parete adeguata:
– Tracciare sulla parete un segno in cor-
rispondenza dei fori da realizzare,
osservando le distanze riportate nello
schema.
– Accertarsi che i fori inferiori e supe-
riori siano perfettamente allineati.
– Trapanare con una punta da 8 mm
fino a una profondità per inserire un
tassello.
– Inserire un tassello in ciascun foro.
300
150
283
386
