11
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG.13

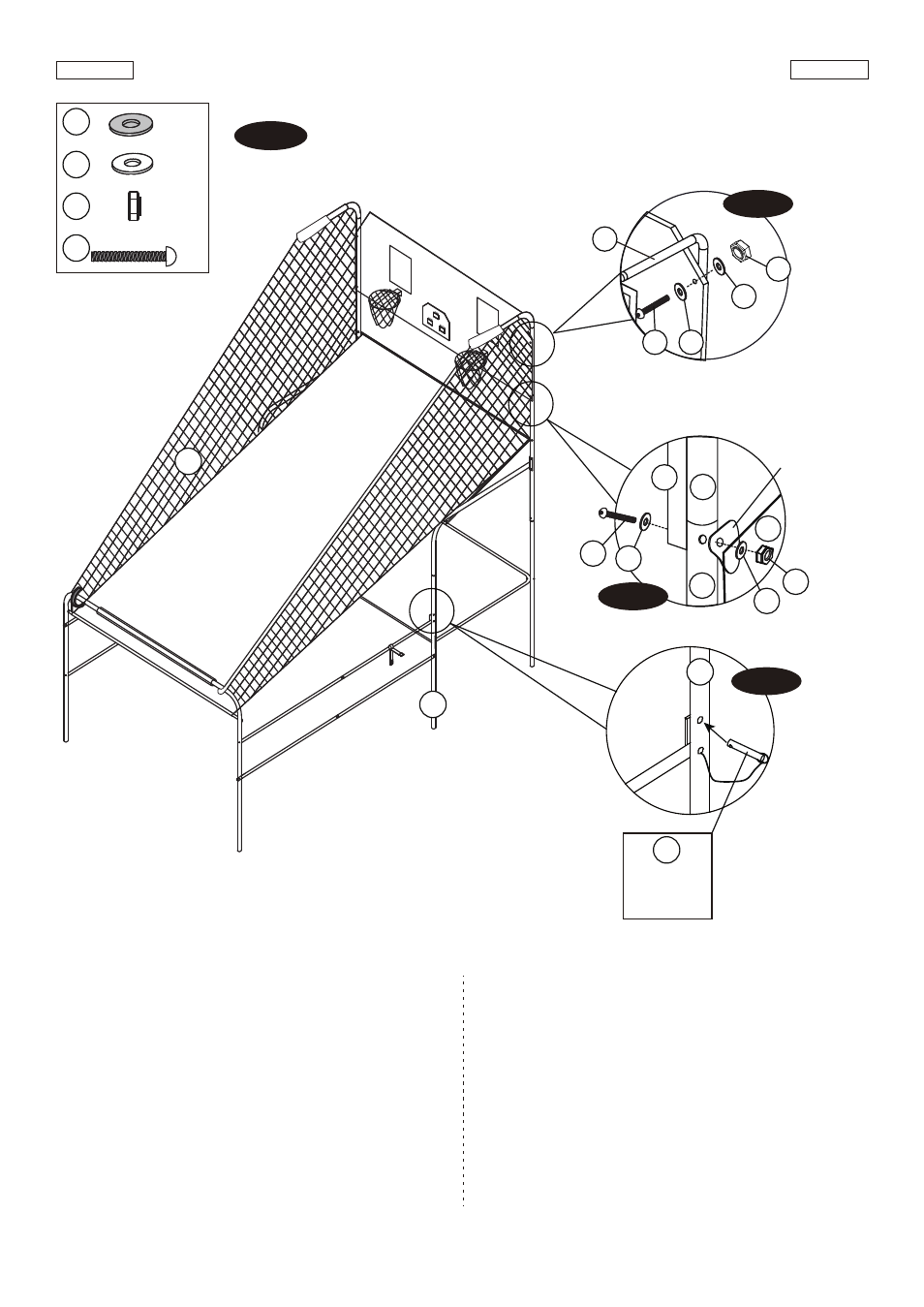

18. With the help of another adult, Attach the Backboard
(#25) to the Tubes - 1 (#1) using Bolts (#34), Washers
(#20 & #26) and Nuts (#32) as shown in FIG. 13A.
At each bottom hole of the backboard, attach the ramp
tabs of Ball Ramp with Side Netting (#39) using Bolts
(#34), Washers (#20 & #26), Nuts (#32) as shown
in FIG. 13B.
19. Insert the Lock Pins (#38) to the Tube - 8 (#8) as
shown in FIG. 13C.
FIG.13
18. A través de la ayuda del otro adulto, Adjunte el Tablero
(#25) a Tubos - 1 (#1) usando Tornillos (#34), Arandelas
(#20 & #26) y Tuercas (#32) como mostrado en
la FIG. 13A.
En cada hoyo inferior del tablero de la canasta,
fije las lengüetas de la Rampa de Pelota con Red Lateral
(#39) usando Pernos (#34), Arandelas (#20 & #26),
Tuercas (#32) como se indica en FIG. 13B.
19. Inserte los Pines de Cerradura (#38) a los Tubo - 8 (#8)
como mostrado en la FIG. 13C.
FIG. 13
X 4
X 4
X 4
20
26
32
X 4 34
38
Back View / vista trasera
34 20
26
1
32
Lock Pin
/ Pine de
Cerradura
25 1
2
Ramp Tab /
Lengüeta
de Rampa
26
39
32
34 20
39
8
8
FIG.13B
FIG.13C
FIG.13A
