Medal Sports SH1439622/23 - Manual (Page 8)

www.themdsports.com 1439622/23
7
(Continúe en la siguiente página.) (Continued on the next page.)
Español English

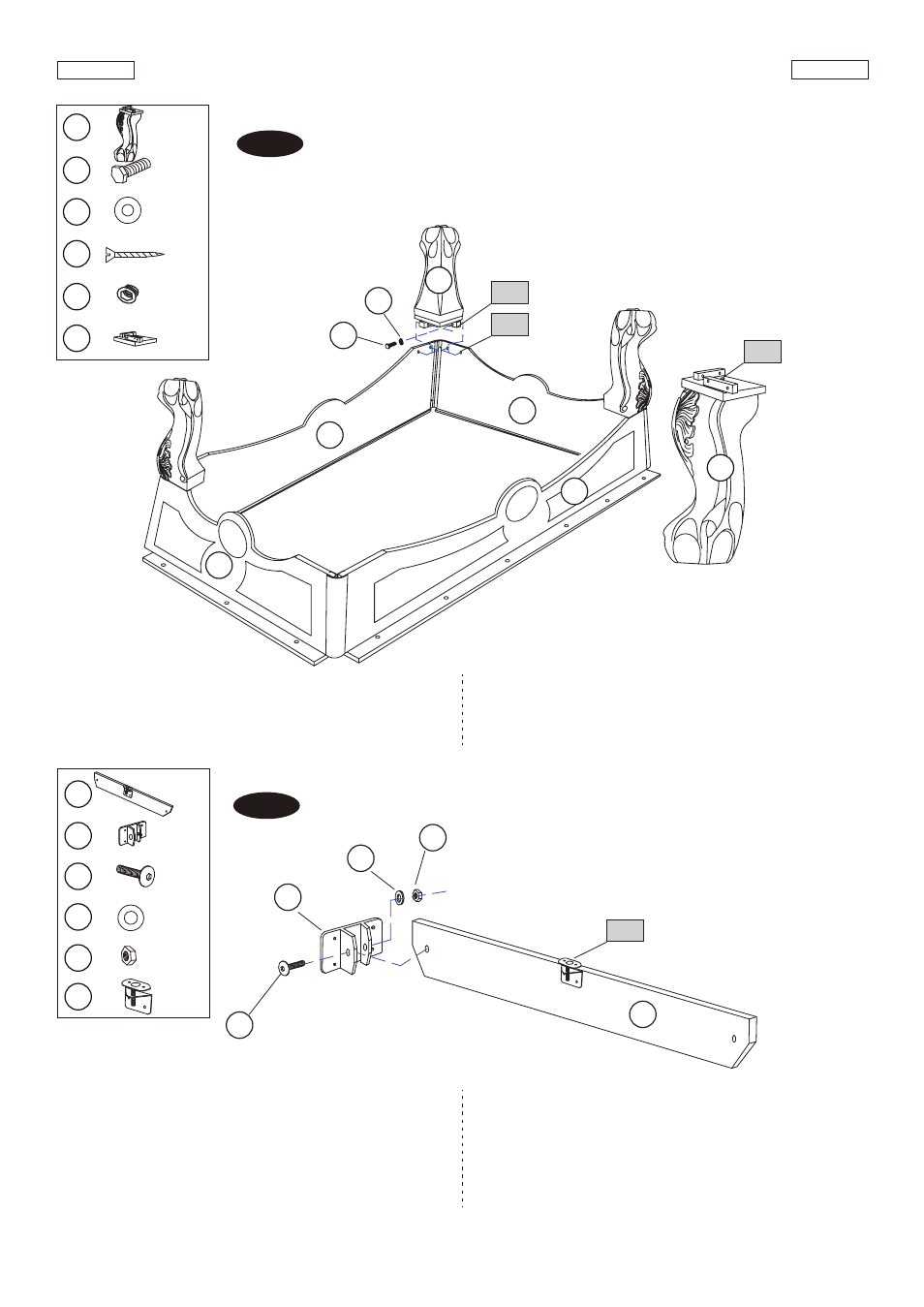

FIG.3
7. Attach the Legs to the Lower Side and End Aprons
(# 5 & #7) using four Bolts (#18) and four Washers (#19)
per leg.
FIG.3
7. Adjunte las Piernas a los Delantales Final y Lateral
Inferior (#5 & #7) usando 4 Cerrojos (#18) y 4
Arandelas (#19) por Pierna.
5
18
19
5
7
7
2
P5
P10
2
P1
P2
FIG. 3
2
18
19
X 4
X 16
X 16
X 16 P1
P5
P10
X 16
X 4
FIG.4
8. Attach the “U” Plastic Brackets (#14) to the Support
Boards (#9) using one Bolt (#23), one Washer (#24) and
one Nut (#25) per “U” Bracket.
FIG.4
8. Adjunte los Corchetes Plástico “U” (#14) a los Tableros
de Soporte (#9) usando 1 Cerrojo (#23), 1 Arandela (#24)
y 1 Tuerca (#25) por Corchete “U”.
23
25
24
14
9
FIG. 4
24
23
14
9 X 2
X 4
X 4
X 4 25
X 4
X 2 P2
