www.themdsports.com 1425605
5
(Continúe en la siguiente página.) (Continued on the next page.)
Español English

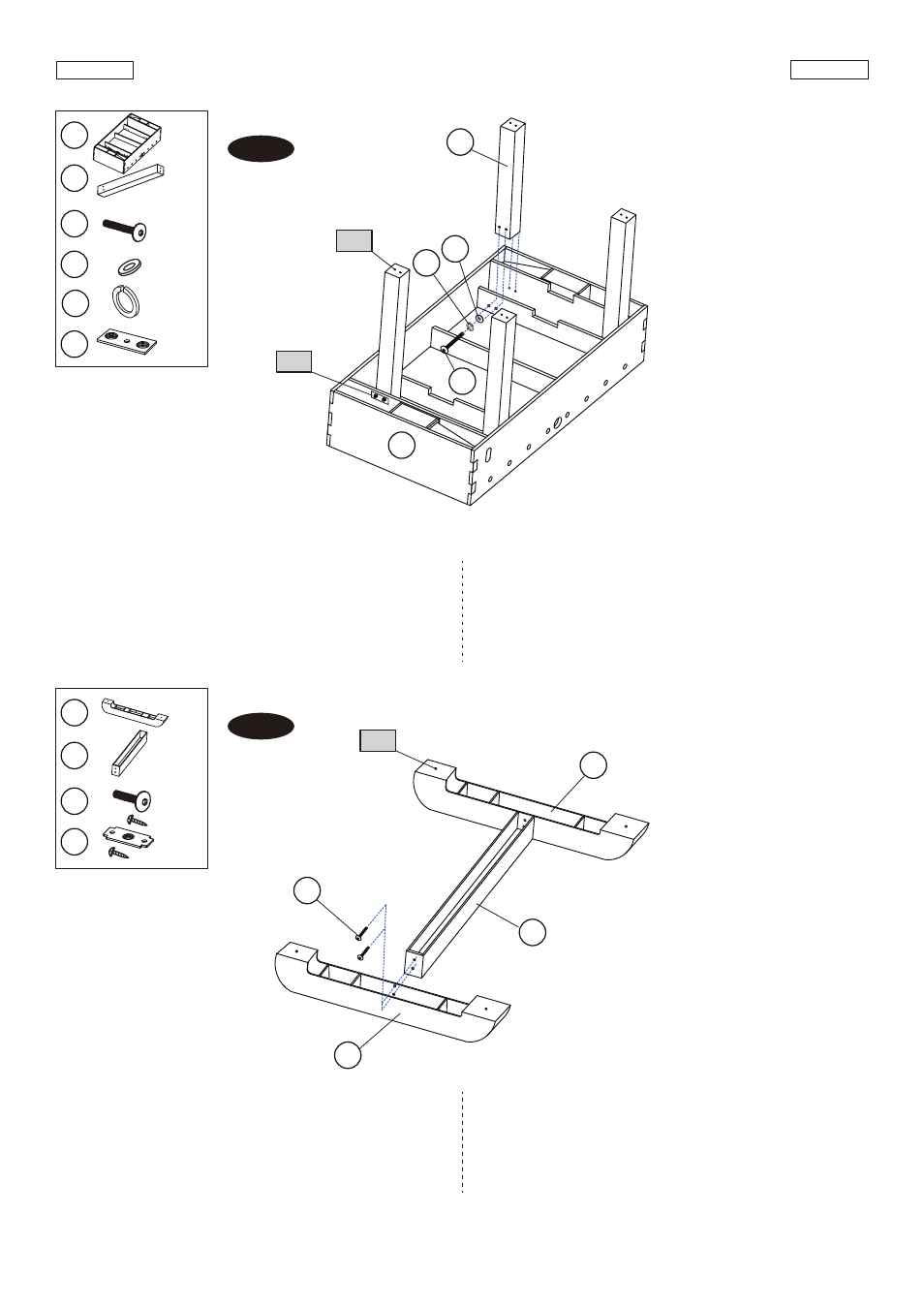

FIG.1
3. Attach the Legs (#2) to the Mainframe (#1) using two
Bolts (#27), two Spring Lock Washers (#29) and two
Washers (#28) per Leg. See FIG. 1.
FIG.1
3. Adjunte la Pierna (#2) al Unidad Principal (#1) usando
2 Cerrojos (#27), 2 Arandelas de Cerradura de Resorte
(#29) y 2 Arandelas (#28) por pierna. Vea la FIG. 1.
FIG.2
4. Attach the Leg End Panels (#3) to the Leg Side Panel
(#4) using two Bolts (#26) per Leg End Panel.
See FIG. 2.
FIG.2
4. Adjunte la Panels de Pierna Final (#3) al Panel de Pierna
Lateral (#4) usando 2 Cerrojos (#26) por Panel de Pierna
Final. Vea la FIG. 2.
X 1
X 4
X 8
X 8
FIG. 1
P4 X10
3
3
4
4
26
26
P5
X 2
X 1
X 4
X 4
FIG. 2
3
P5
29 X 8
P4
1
27
28
2
P4
29
