Medal Sports SMUS1353602 - Manual (Page 9)

www.themdsports.com 1353602
8
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG. 6
24
23
25
11
2
2
FIG.6

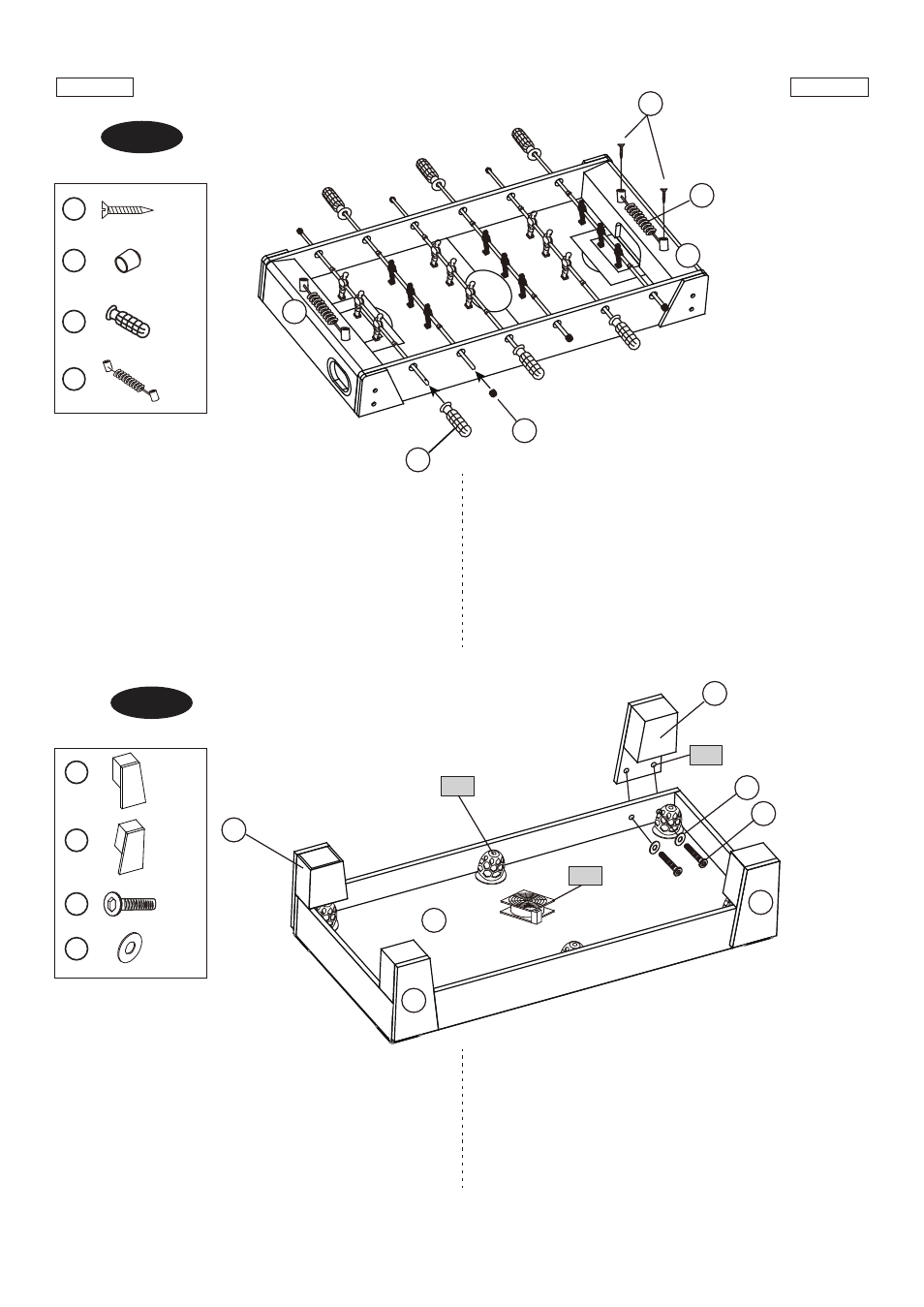

9. Attach the Scorers (#25) to the top of the Soccer
End Aprons (#2) using two Screws (#11) per Scorer.
10. Place the Handles (#24) onto the Player Rods with a
hole at their end. And then place the Rod End Caps
(#23) onto the other side of the Player Rods.
FIG.6
9. Adjunte los Marcadores (#25) a la parte superior del
Delantal Final de Fútbol (#2) usando dos Tornillos
(#11) por Marcador.
10. Coloque las Manijas (#24) en las Barras de Jugador
con el agujero en su parte final. Y luego coloque las
Gorras de Barra Final (#23) en el otro lado de las
Barras de Jugador.
FIG. 7
8
7
7
1
9
A3
A6
A8 13
8
FIG.7
11. Coloque el Gabinete de Billar/Hockey (#1) cara hacia
abajo sobre una superficie limpia y plana. Adjunte las
Piernas Izquierdas (#7) y Piernas Derechas (#8) al
Gabinete (#1) usando dos Cerrojos (#9) y dos
Arandelas (#13) por Pierna.
FIG.7
11. Place the Billiard/Hockey Cabinet (#1) face down on
a clean and flat surface. Attach the Left Legs (#7) and
the Right Legs (#8) to the Cabinet (#1) using two
Bolts (#9) and two Washers (#13) per Leg.
X 6
X 4
X 6
X 2
11
23
24
25
X 2
X 2
X 8
X 8
7
8
9
13
