FIG. 9
FIG.9

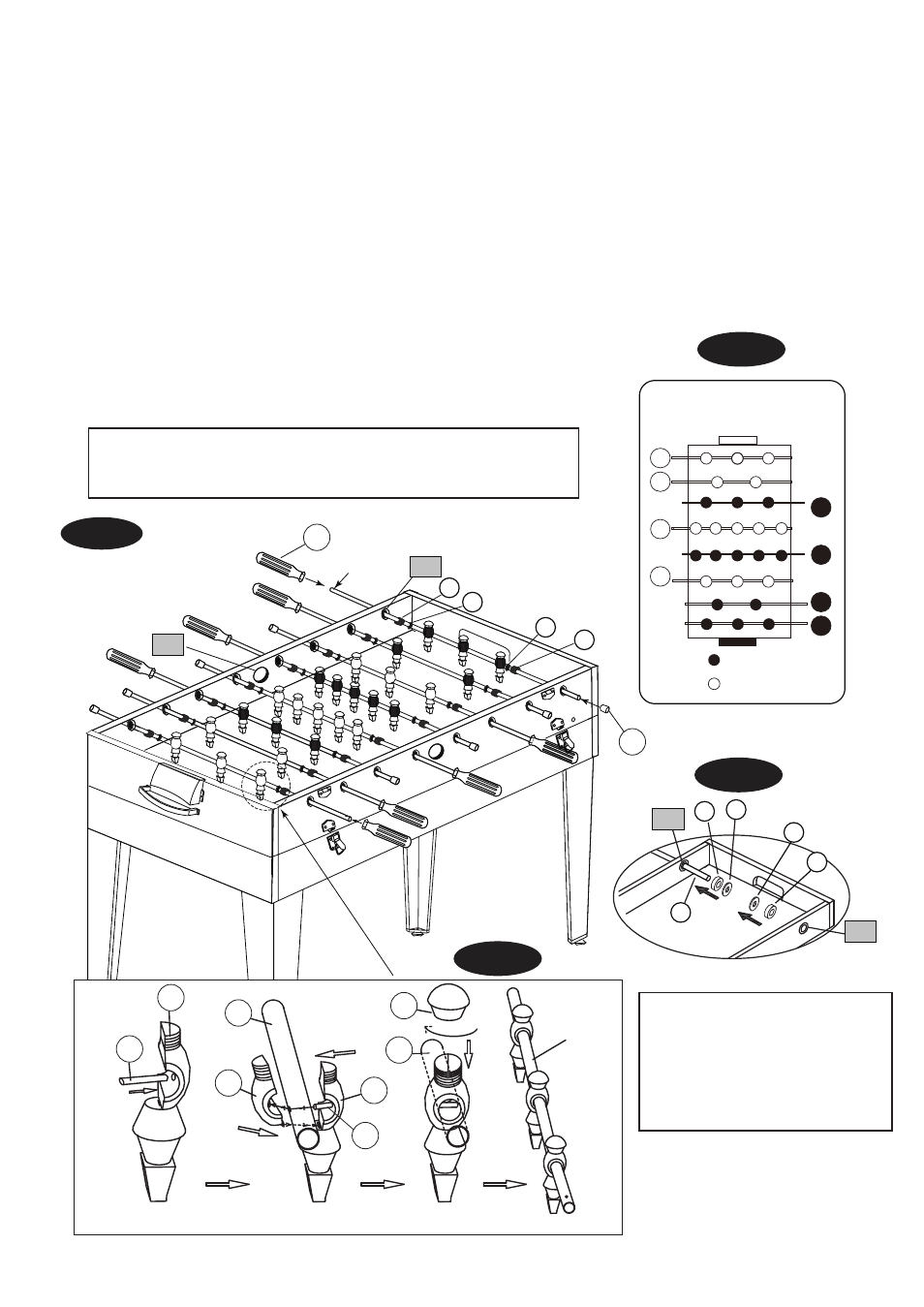

18. Deslice las Barras (#20-22) por los Cojinetes de Barra (#48) sobre 1 Delantal Lateral (#2) según el orden como
mostrado en la FIG. 9 & 9A.
19. Coloque los Bómperes de Barra (#31) y Arandelas de Barra (#30) sobre las Barras según el orden como
mostrado en la FIG. 9B. y luego inserte las barras por los Cojinetes de Barra (#48) sobre el opuesto del Delantal
Lateral (#2). Vea la FIG. 9B.
20. Monte los Jugadores de Marfil. vea la FIG. 9C.
a. Inserte 1 Remache de Jugador (#29) al Delantero de Jugador (#23).
b. Place the Player on a Rod (#20, #21 or #22) so the Player Rivet passes through the hole on the Rod.
c. Place the Player Back (#24) on the Rod, making sure that the Player Rivet inserts into the Back.
d. Screw a Player Head (#25) onto the top of the Player Front and Back (#23 & #24).
e. Repita dichos pasos para los otros Jugadores Marfil.
21. Repita el paso 20 para montar los Jugadores Rojo.
22. Coloque las Manijas (#32) sobre la parte superior de Barras donde hay un
agujero. Y luego coloque las Gorras de Barra Final (#33) sobre el otro lado
de las Barras.
32
33
20
20
20
20
22
22
21
21
= Rojo
= Marfil
48
48
48
49
30
30
30
30
31
31
20
FIG. 9B
FIG. 9C
FIG. 9A
31
IMPORTANTE
Los traseros de cada equipo
debería ser cara hacia su propia
caja de gol.
Los jugadores de cada equipo
debería ser cara hacia la misma
dirección.
Nota:Asegúrese que las Barras están apropiadamente instalado.
Las Barras hay un agujero en su parte final en donde
coloque las Manijas (#32).
29
29
23
20
24
23
25
20
31
Orden de Jugadores
(Vista en lo Alto)
El Agujero
