FIG.7
FIG.7

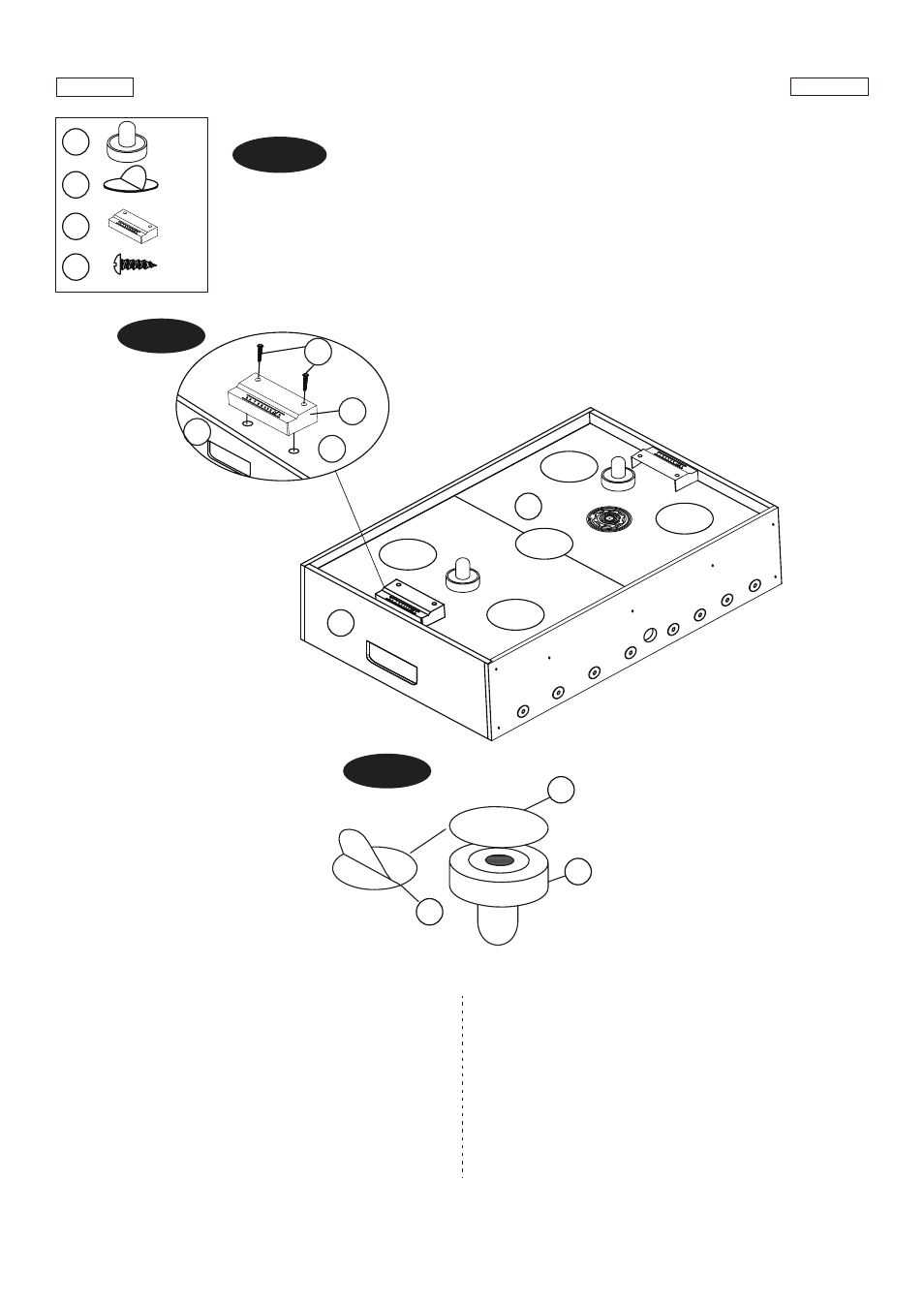

13. Attach the Hockey Goals (#21) to the Hockey Playfield
(#4) using two Screws (#57) per Hockey Goal.
See FIG. 7A.
14. Tear off the back side paper of the Felt Pads (#19)
and stick them at the bottom of the Pushers (#18).
See FIG. 7B.
FIG.7
13. Adjunte los Goles de Hockey (#21) al Campo de Juego
de Hockey (#4) usando 2 Tornillos (#57) por Gol de
Hockey.
Vea la FIG. 7A.
14. Arranque el papel de la parte trasera de las Almohadil
las de Fieltro (#19) y péguelos al fondo de los
Conectes (#18).
Vea la FIG. 7B.
www.themdsports.com
1354812
9
(Continúe en la siguiente página.)
(Continued on the next page.)
