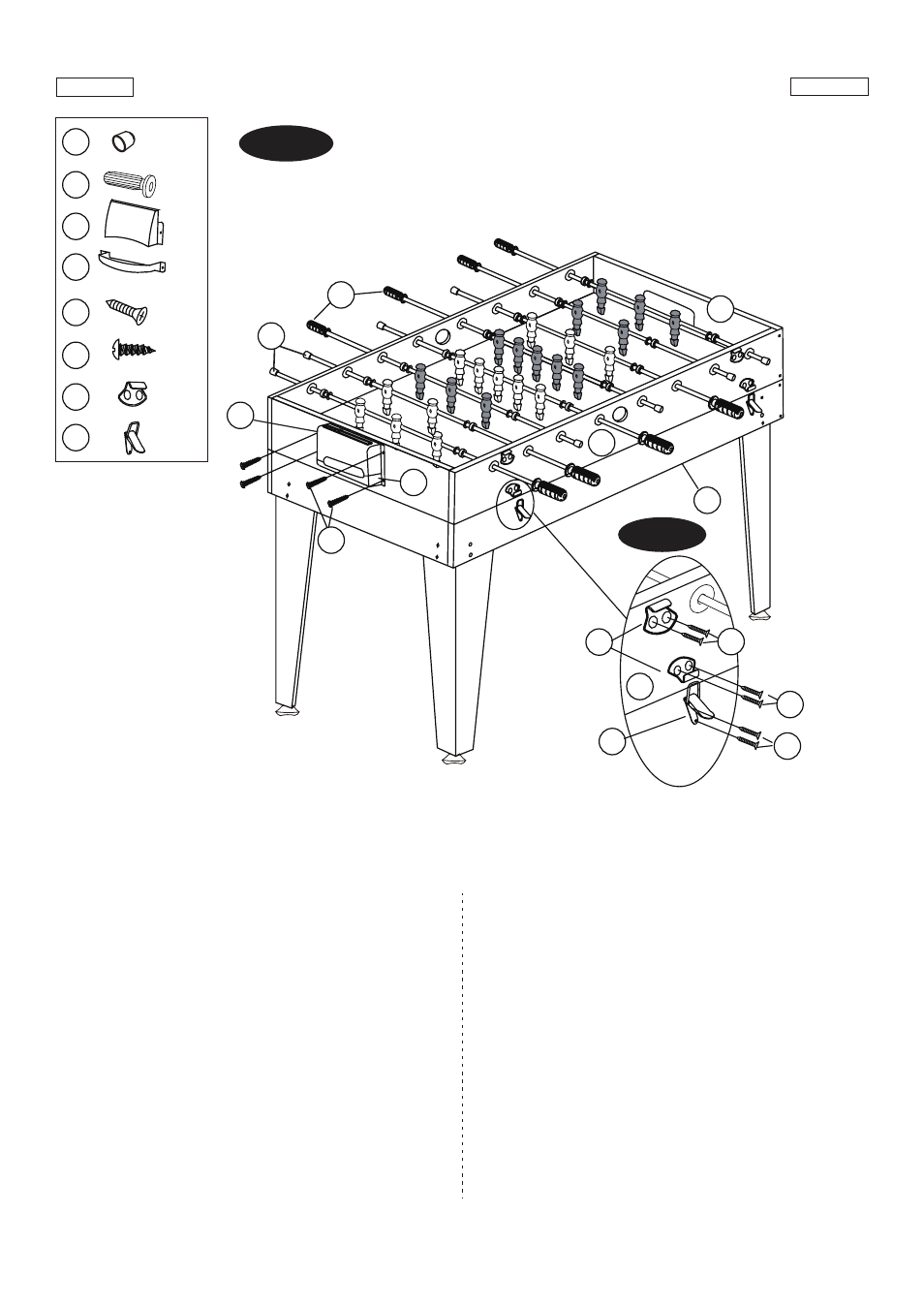

FIG.9
18. Place the Handles (#15) onto the Rods top which has
a hole. And then place the Rod End Caps (#14) onto
the other side of the Rods.
19. Attach the Top and Bottom Goal Boxes (#16 & #17) to
the End Aprons (#2) using four Screws (#50) per Goal
Box.
20. Attach the Top Locking Clasps (#54) to the Soccer
Side Aprons (#1) using two Screws (#48) per Top
Locking Clasp. Attach the Bottom Locking Clasps
(#55) to the Billiard Frame (#6) using two Screws
(#48) per Bottom Locking Clasp. See FIG. 9A.
FIG.9
18. Coloque las Manijas (#15) sobre la parte superior de
Barras donde hay un agujero. Y luego coloque las
Gorras de Barra Final (#14) sobre el otro lado
de las Barras.
19. Adjunte las Cajas de Gol Superior & Inferior (#16 & #17)
a los Delantales Final (#2) usando 4 Tornillos (#50)
por Caja de Goal.
20. Adjunte los Broches de Cerradura Superior (#54) a los
Delantales Lateral de Fútbol (#1) usando 2 Tornillos (#48)
por Broche de Cerradura Superior. Adjunte los Broches de
Cerradura de Fondo (#55) al Marco de Billar (#6) usando
2 Tornillos (#48) por Broche de Cerradura de Fondo.
Vea FIG. 9A.
www.themdsports.com 1354812
11
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
14
15
16
17
X 8
X 8
X 2
X 2
48
50
54
55
X 24
X 8
X 8
X 4
FIG.9
FIG. 9A
16
17
6
54
55
14
15
50
48
48
48
6
2
1
