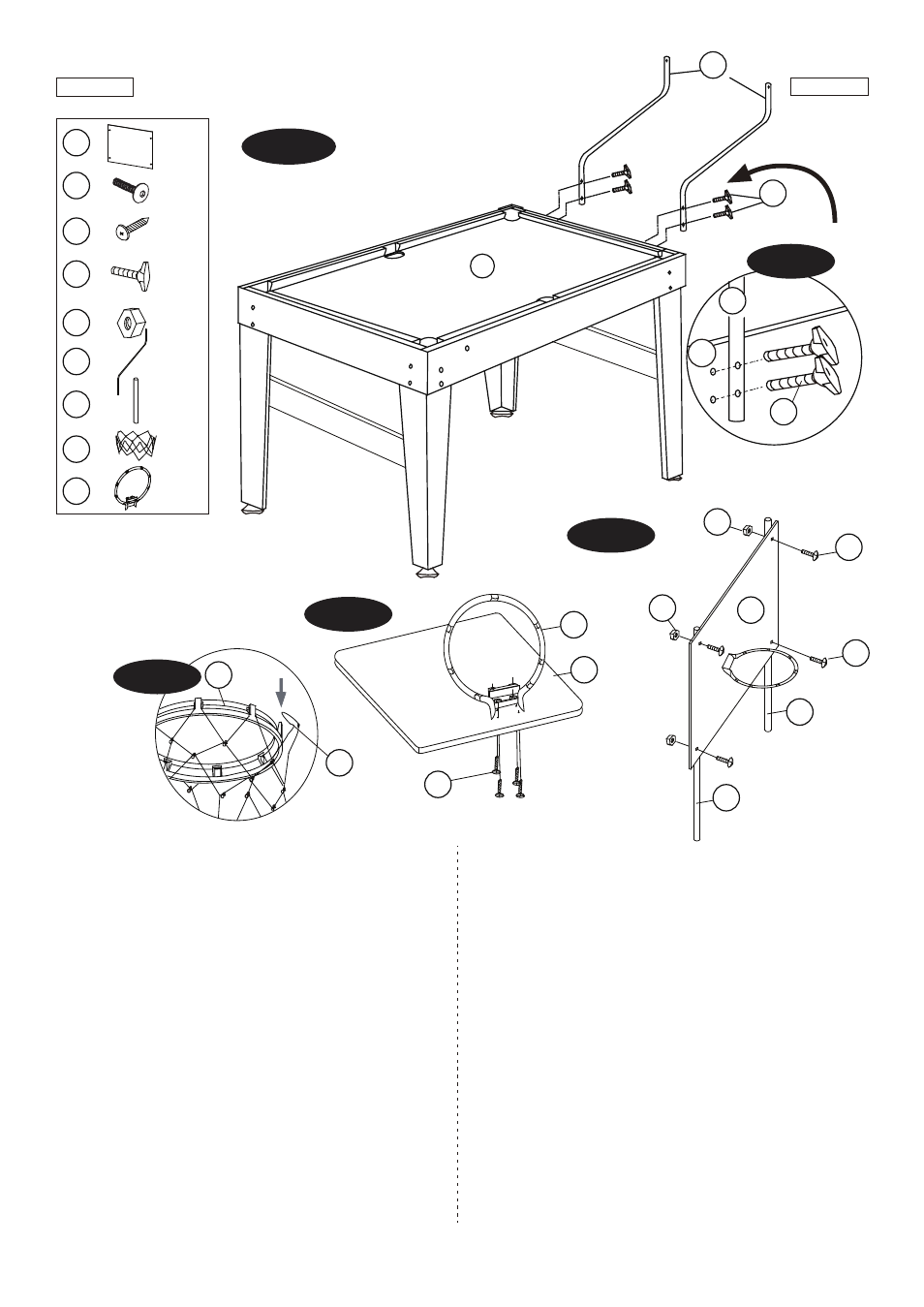

FIG.4 BASKETBALL ASSEMBLY
12. Attach the Crooked Pole (#19) to the end of Billiard
Table using two Butterfly Bolts (#11) per Crooked Pole.
See FIG. 4A.
Note: The butterfly Bolts (#11) assembled on the holes
in the end apron of Billiard. See point 7 on page 6.
13. Attach the Rim (#27) to the Basketball Board (#7)
using four Bolts (#17). See FIG. 4B.
14. Attach the Short Pole (#20) to the back of the
Basketball Board (#7) using four Bolts (#9) and four
Nuts (#12). See FIG. 4C.
15. Attach the Basketball Net (#26) to the Rim (#27) by
slipping the top of the Net over the Rim hooks.
See FIG. 4D.
FIG.4 MONTAJE DEL BALONCESTO
12. Fije al Palo Torcido (#19) en la final de la Mesa del Billar
usando dos Pernos de Mariposa (#11) por cada Palo
Torcido. Véa FIG. 4A.
Nota:Montado los Tronillos de Mariposa (#11) sobre los
agujeros de la delantal final de Billar. Vea el punto 7 de
la página 6.
13. Fije a la Canasta (#27) sobre el Tablero del Baloncesto
(#7) usando cuatro Pernos (#17). Véa FIG. 4B.
14. Fije el Palo Corto (#20) detrás del Tablero del Baloncesto
(#7) usando cuatro Pernos (#9) y cuaro Tuercas (#12). Y
luego. Véa FIG. 4C.
15. Fije la Red del Baloncesto (#26) en la Canasta (#27)
deslizándolo la parte superior de la red sobre los
ganchos de la Canasta. Véa FIG. 4D.
www.themdsports.com 1454820
8
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
9
X 1
X 4
17
11
X 4
X 4
12
X 4
19
20
X 2
X 2
26 X 1
27 X 1
7 FIG.4
1
1
FIG.4A
19
19
11
11
FIG.4D
FIG.4C
FIG.4B
27
26
7
27
7
17
12
12
20
20
9
9
