19
A1
A4
A7
A5
X 16
X 4
X 8
X 4
X 4
X 8
X 2
A9
www.themdsports.com 1342118
10
(Continúe en la siguiente página.) (Continued on the next page.)
Español English

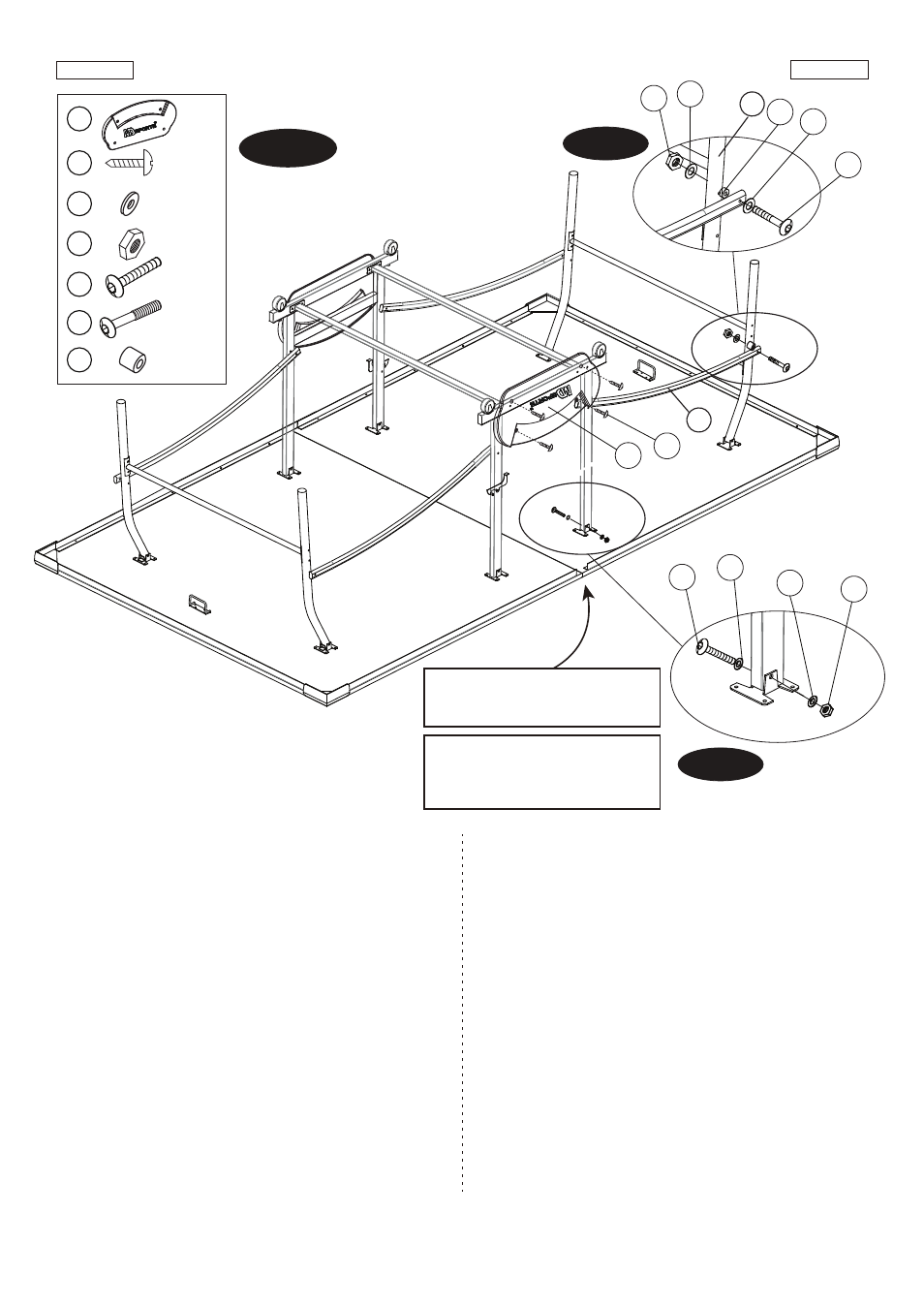

FIG.6
17. Turn over the pre-assembled Caster Frame
(see FIG. 6), then attach it to the table surface using
two Bolts (#A7), four Washers (#A4) and two Nuts
(#A5) per Table Surface. See FIG. 6A.
Note: At least three adults are required to move
the table halves for safety.
18. Attach the Linkage Tube (#7) to the Leg (#3) using one
Bolt (#A9), two Washers (#A4), one Spacer (#A10) and
one Nut (#A5) per Linkage Tube - 7. See FIG. 6B.
19. Repeat the steps for another table half.
20. Attach Plastic Panel (#19) to the Caster
Frame (#4) using four Screws (#A1) per frame.
See FIG. 6.
Now go back and tighten all connections.
FIG. 6A
FIG. 6B
A10
Note:
Please leave approximately 10mm
distance between table centers.
Nota:
Por favor deje un espacio
aproximadamente de 10mm
entre los centros de mesa.
FIG.6
17. Coloque la superficie de mesa al Marco de Ruedecita
(pre-instalado, vea la FIG. 6). Luego adjunte la superficie
de mesa al Marco de Ruedecita usando 2 Cerrojos (#A7),
4 Arandelas (#A4) y 2 Tuercas (#A5) por Superficie de
Mesa. Vea la FIG. 6A.
Nota:Por seguridad, se rquiere por lo menos 3 adultos
para voltear la mitad de mesa.
18. Adjunte el Tubo de Conexión (#7) a la Pierna Curvada
(#3) usando 1 Cerrojo (#A9), 2 Arandelas (#A4), 1
Espaciador (#A10) y 1 Tuerca (#A5) por Tubo de
Conexión - 7. Vea la FIG. 6B.
19. Repita dichos pasos para la otra mitad de mesa.
20.Adjunte el Panel Plástico (#19) al Marco de Ruedecita
(#4) usando 4 Tornillos (#A1) por marco. Vea la FIG. 6.
Ahora vuelva y aprete todas las conexiones.
FIG. 6
A5
A9
A10
A4 A5
A4
A4
A4
19
A7
A1
7
3
