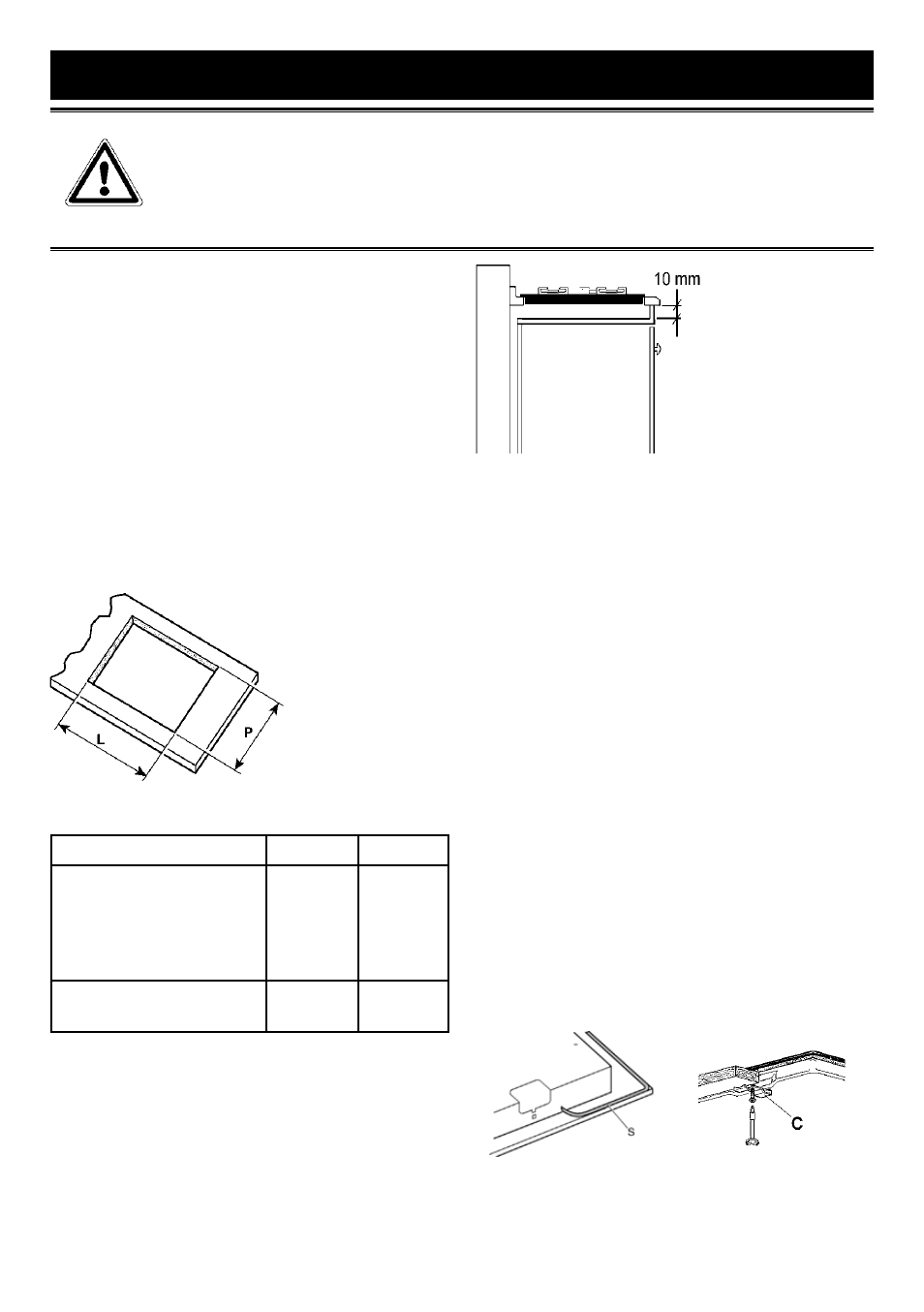

6

EINBAU

Montage der Kochmulde

Das Gerät ist für den Einbau in hitzebeständige

Untermöbel bestimmt. Die Möbelwände müssen

einer Temperatur von mindestens 90° standhalten.

Das Gerät entspricht dem Typ “Y“ und kann

also nur mit einer Seite - rechts oder links -der

Kochmulde installiert werden. Vermeiden Sie den

Einbau des Geräts in der Nähe von brennbaren

Materialien, wie Vorhängen, Küchentüchern, usw.

Möbeloberfläche gemäß den in Abb. 3 angeführten

Abmessungen ausschneiden. Dabei ist ein

Mindestabstand von 50 mm vom Geräterand zu

den umliegenden Wänden einzuhalten.

MODELL

L (mm)

P (mm)

DTE1114X / W / B

DTE1115X / W / B

DTE1172X / W

DTG1164X

DTG1175X / W

560

480

DTE1192X

DTG1195X

860

480

D a s e v e n t u e l l e Vo r h a n d e n s e i n e i n e s

Hängeschrankes über der Kochfläche setzt

einen Mindestabstand von 760 mm voraus.

Das Gerät muss vom darunter liegenden Möbel

durch eine Trennung isoliert werden, bei welcher

ein Depressionsraum von mindestens 10 mm

vorzusehen ist (Abb. 4).

Beim Einbau in

ein Untermöbel

m i t B a c k o f e n

i s t d a r a u f z u

achten, dass die

entsprechenden

Vorsichtsmassnahmen getroffen werden, damit

die Installation den im jeweiligen Land geltenden

Unfall verhütenden Bestimmungen entspricht. Es

ist ferner darauf zu achten, dass das Stromkabel

und das Versorgungsrohr so positioniert sind, dass

sie nicht mit den heißen Teilen der Ummantelung

des Backofens in Berührung kommen. Im Falle der

Installation über einem Einbauofen ohne verstärkte

Kühlventilation müssen zur entsprechenden

Belüftung Öffnungen vorgesehen werden, die

mit einem Zustrom von unten von mindestens

200 cm

2

und einem Auslass vom oberen Teil von

mindestens 60 cm

2

sicherstellen.

Festmachen der Kochmulde

Alle Kochmulden sind mit einer Spezialdichtung

ausgestattet.

Mitgeliefert werden zudem eine Reihe von

Haken für die Befestigung der Kochmulde. Je

nach Typ des Unterbaus, wird ein bestimmter

Feststellhakentyp geliefert.

Zur Installation wie folgt vorgehen:

-Topfroste und Brenner abnehmen.

-Gerät umdrehen und die Dichtung S längs dem

Außenrand auslegen (Abb. 5).

Fig.5

Fig.6

-Kochmulde in den Ausschnitt im Möbel

einsetzen, korrekt positionieren und mit den

ANLEITUNGEN FÜR DEN INSTALLATEUR

WICHTIGER HINWEIS!

ALLE NACHSTEHENDEN VORGÄNGE DÜRFEN NACH DEN GELTENDEN

VORSCHRIFTEN AUSSCHLIESSLICH VON FACHPERSONAL VORGENOMMEN

WERDEN. DIE HERSTELLERFIRMA WEIST JEGLICHE VERANTWORTUNG FÜR

SCHÄDEN AN PERSONEN, TIEREN ODER SACHEN BEI NICHTBEACHTUNG DIESER

ANWEISUNGEN VON SICH.

Fig.3

Fig.4
