49
PR266
Ha Hb
Hc
Hd
21 mm
ca. 50 mm
90°
ca. 50 mm
21 mm

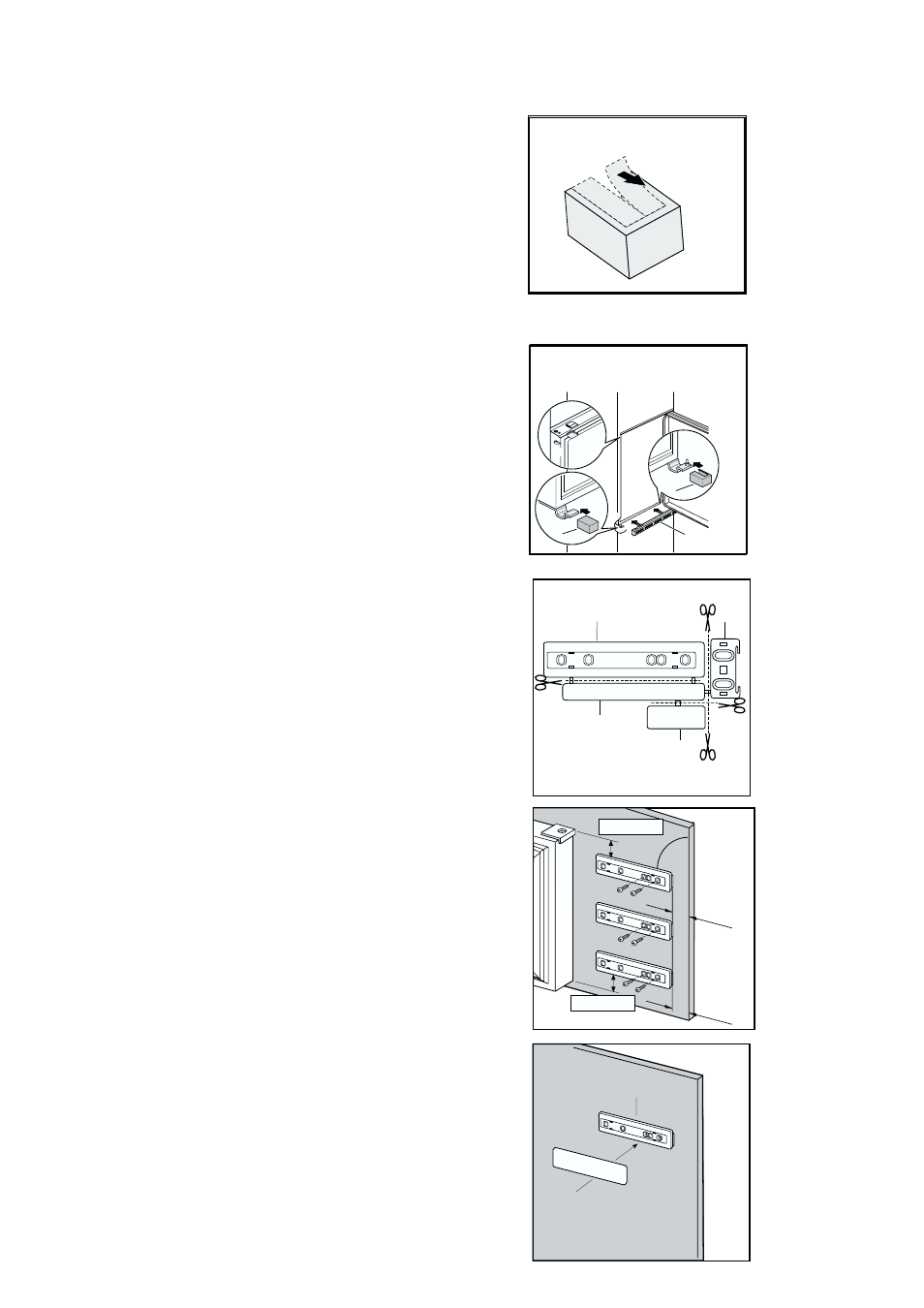

Tryk de medfølgende dækkapper (C-D) ind i de
ledige fastgørelseshuller og hængselhuller.
Der følger med Ventilationsgitteret (B) og
hængslernes kapper (E) skydes på.
PR33
Hc
Ha
Skil delene Ha, Hb, Hc og Hd ad som vist i figuren.
Anbring skinnen (Ha) på indersiden af
køkkenelementets låge som vist i figuren. Markér
placeringen af de udvendige huller. Bor hullerne og
fastgør skinnen ved hjælp af de medleverede skruer.
Anbring det lille dæksel (Hc) på skinnen (Ha) (der
høres et klik).
Fra plastdækslet (E), der bruges til at dække
hængslet med drejetappen, fjernes den del, der er
angivet på tegningen.
Dette er gjort nemmere, da der inderst på dækslets
låg findes en rille, som letter fjernelsen af denne del.
"Fjer n den del, der er markeret med DX, hvis
drejetappen sidder i højre hængsel, og SX, hvis den
sidder i venstre."
B E
E
D
C
