Kanto Living PX600 Full-Motion Wall Mount for 37 to 75" Displays (Black, B&H Exclusive) - Manual (Page 10)

10

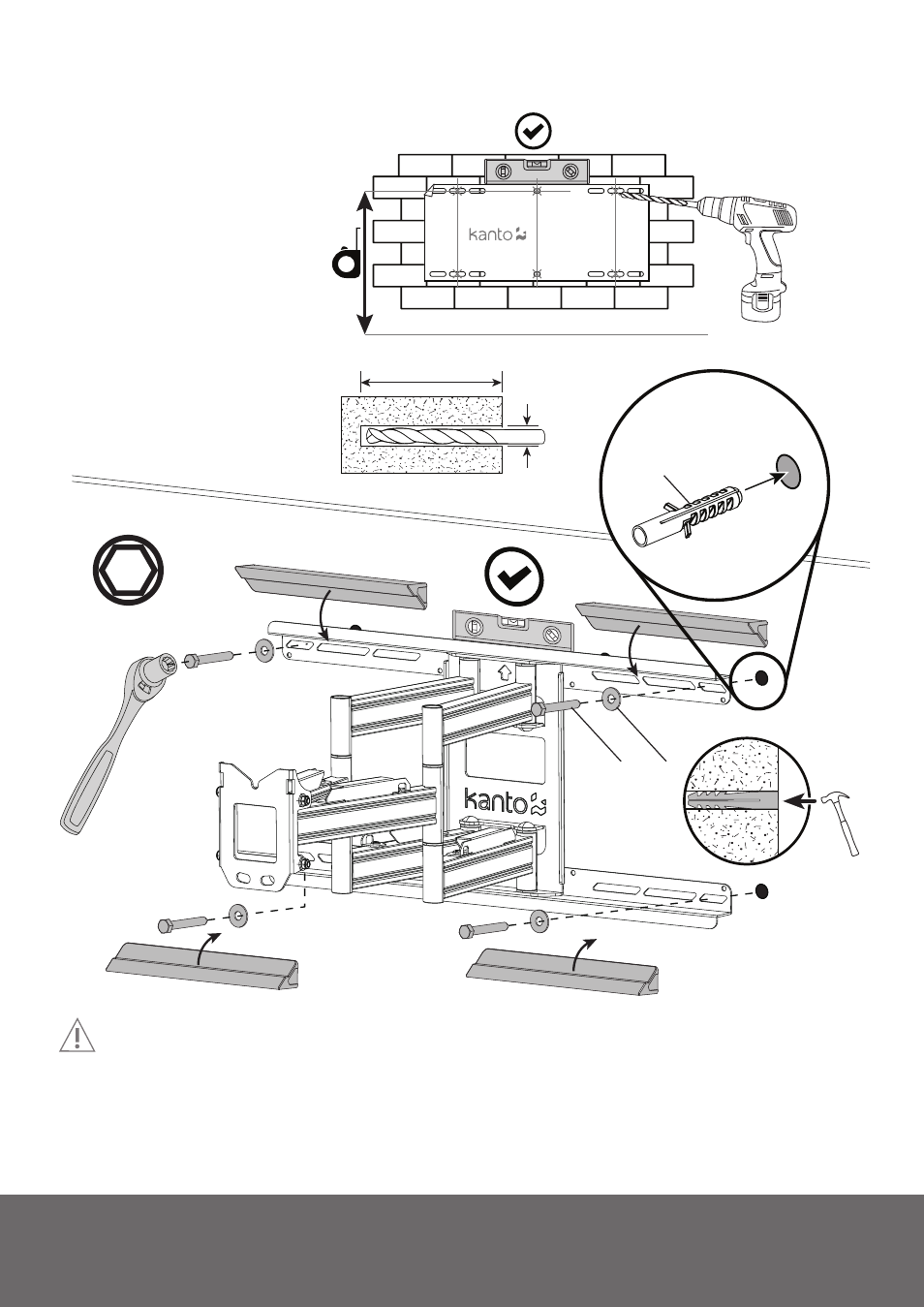

3B. Mount arm plate assembly (Concrete Wall) / Ensemble de la plaque
de bras (mur en béton) / Monte el conjunto de la placa del brazo (muro de
concreto)
Anchor/Ancrage/Anclaje (M):
x4
PDX650
3/8”
(10mm)
2.5” (65mm)
3.3
3.1
3.2
3.4
3.5
3.6
L N
M
13mm
CAUTION
Make sure the concrete or brick wall is at least 4” thick. Make sure the anchor is seated completely flush with the concrete surface even if there is another
layer of material, such as drywall. If drywall is over 5/8” thick, custom lag bolts must be used. Concrete must be a minimum of 2000psi in density.
ATTENTION:
Assurez-vous que le mur en béton ou en brique est d’au moins 4” d’épaisseur. Assurez-vous que l’ancre est complètement ras avec la surface du béton, même s’il y a
une autre couche de matérial, comme le placoplâtre. Si le placoplâtre est supérieure à 5/8” d’épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité
du béton doit être supérieure à 2000 psi.
PRECAUCIÓN:
Asegúrese de que el hormigón o pared de ladrillo sea de al menos 4” de espesor. Asegúrese de que el ancla esté asentado completamente y enrasada con la
superficie de hormigón, inclusive si hay otra capa de material, tales como paneles de yeso. Si la tablaroca tiene un grosor de más de 5/8” se deberan usar pernos
personalizados. El concreto debe ser de un mínimo de 2000 psi de densidad.
Mount height depends on
TV size, viewing position, and
personal preference.
La hauteur du support varie
selon la taille du téléviseur,
la position de visualisation et
depréférence personnelle
La altura a la que se instala
el montaje depende del
tamaño de la televisión, la
posición de visualización, y
las preferencias personales.
