Kanto Living PX600 Full-Motion Wall Mount for 37 to 75" Displays (Black, B&H Exclusive) - Manual (Page 9)

7/32”
(5.5mm)
2.5” (65mm)
9

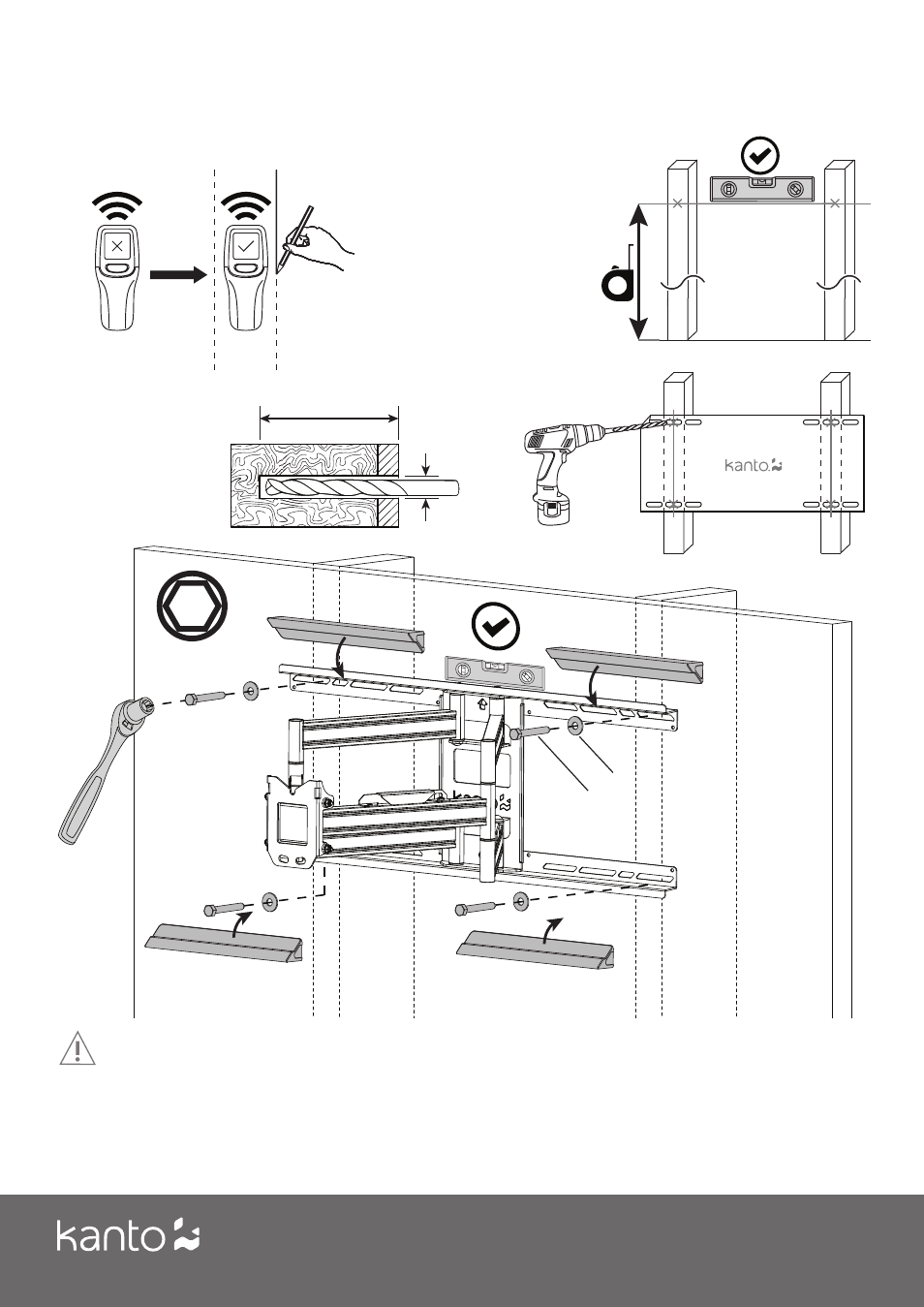

3A. Mount arm plate assembly (Wood Stud Wall) / Ensemble de la plaque de
bras (montant en bois) / Monte el conjunto de la placa del brazo (muro de
madera)
CAUTION
Make sure the supporting surface will support the load limits outlined in the caution on page two. Tighten Lag Bolts (N) until the Wall Plate is snug flat
against the wall. Do not overtighten Lag Bolts (N) . Each Lag Bolt must be located in the center of a wood stud.
ATTENTION:
Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les avertissements de précaution en bas de la page deux. Serrez les vis tire-fond
(N) jusqu’à ce que la plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire-fond (N) . Chaque vis tire-fond doit être située au centre
d’un montant en bois
PRECAUCIÓN
Asegúrese de que la superficie de apoyo soportará los límites de carga destacados en la Precaución de la parte inferior de la página dos. Apriete los tirafondos (N)
hasta que la placa de pared quede plana y ajustada contra la pared. No apriete en exceso los tirafondos (N) . Cada tirafondo deberá estar atornillado a un travesaño
de madera.
3.1
3.2
3.3
3.4
3.5
3.6
L
N
13mm
Mount height depends on
TV size, viewing position, and
personal preference.
La hauteur du support varie
selon la taille du téléviseur,
la position de visualisation et
depréférence personnelle
La altura a la que se instala
el montaje depende del
tamaño de la televisión, la
posición de visualización, y
las preferencias personales.
