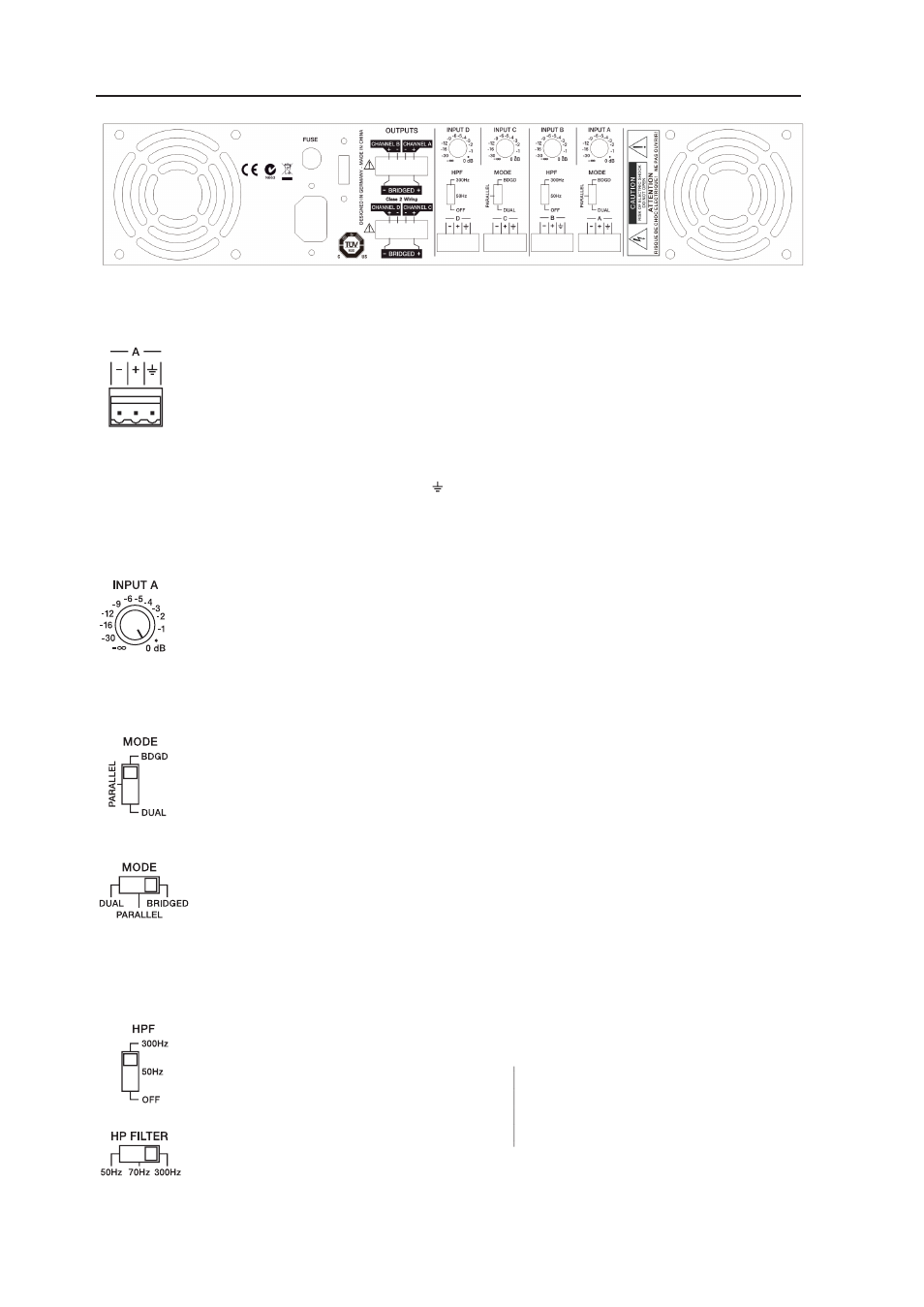

RÜCKSEITE

Signaleingänge

An den elektronisch symmetrischen Eingängen werden die Signalquellen (z.B. Mischpult)

angeschlossen. Die im Lieferumfang enthaltenen Steckverbinder können mit der End-

stufe verschraubt werden um ein versehentliches Entfernen zu verhindern.

Die verwendeten NF-Kabel sollten generell symmetrisch (2 Signaladern + Schirmgefl e-

cht) ausgeführt sein, auch wenn die Signalquelle kein symmetrisches Ausgangssignal

zur Verfügung stellt. In diesem Fall werden „-“ - Leitung und Schirmgefl echt auf der Quellen-

seite verbunden (siehe „NF-Verbindungskabel“).

Achtung: Der Anschluß mit dem Symbol ist zur Verbindung mit dem Schirmgefl echt

des Signalkabels gedacht.

Über diesen Anschluß darf keine Schutzleiterverbindung hergestellt werden.

Level Regler

Mit den Level Reglern kann die Gesamtverstärkung des jeweiligen Endstufenkanals ein-

gestellt werden. Zur Vermeidung von Verzerrungen in vorgeschalteten Mischpulten sollten

diese Regler normalerweise zwischen -6dB und 0dB stehen. Die Beschriftung zeigt un-

mittelbar die zusätzliche Reglerdämpfung mit der die intern-festgelegte Verstärkung

verändert wird.

Mode Schalter

Mit dem Mode Schalter kann die Betriebsart der Endstufe eingestellt werden. Beim vier-

kanaligen Modell kann für die Kanäle A und B, sowie C und D separat gewählt werden.

Das einkanalige Modell hat keinen Mode Schalter.

DUAL:

Die Endstufenkanäle arbeiten unabhängig voneinander und geben das am

jeweiligen Eingang eingespeiste Signal wieder.

PARALLEL: Beide Kanäle geben das am Eingang A (bzw. C) anliegende Signal wieder.

Die Lautstärke der Kanäle kann jedoch weiterhin unabhängig voneinander

über die Level-Regler eingestellt werden.

BDGD:

Im Bridged Modus muss in den Kanal A (bzw. C) eingespeist werden. Die

Endstufen A und B (bzw. C und D) arbeiten dann im Gegentakt mit doppel-

ter Ausgangsspannung. Beachten Sie, dass die Lautsprecher im Bridged

Betrieb entsprechend angeschlossen werden müssen (siehe „Lautsprech-

erausgänge“).

Hochpassfi lter (HPF)

Mit dem Hochpassfi lter können tieffrequente Signale unterdrückt werden. Die Einsatzfre-

quenz ist in drei Stufen schaltbar:

Endstufen mit niederohmigen Ausgängen

Endstufen mit Ausgangsübertrager

300Hz, 12dB/oct., BW

50Hz, 12dB/oct., BW

70Hz, 12dB/oct., BW

OFF (kein Hochpassfi lter)

50Hz, 18dB/oct., BW

Alle Modelle mit Ausgangsübertrager haben generell ein 50Hz Hochpassfi lter im Signal-

weg, da tieffrequente Signale mit hohem Pegel den Übertrager in die Sättigung treiben

können.

��
