100V
25W
100V
25W
16 x 25W
100V
6W
100V
6W
66 x 6W
PA2450L & PA4150L
Les haut-parleurs connectés aux canaux A et B (ou C et D) doivent être
branchés en respectant la polarité indiquée. Veuillez vous assurer qu’il y a bien
une impédance minimale de 4 ohms par canal.
Pour le fonctionnement en mode Bridged, la charge doit être connectée sur la
prise potant la mention BRIDGED et le sélecteur de Mode doit être réglé sur
“Bridged”. N’oubliez pas qu’en Mode Bridged l’impédance minimale est de 8
ohms et que le signal d’entrée audio doit arriver sur le canal A (ou C).
PANNEAU ARRIÈRE
Sorties Haut-Parleur
Les prises des sorties haut-parleur sont adaptées au branchement de câbles de haut-parleur ayant
un diamètre maximum de 2.5 mm 2 . Les connecteurs à vis fournis peuvent être vissés sur l‘ampli de
puissance afi n d‘éviter tout débranchement accidentel. Les amplis de puissance sont équipés de sorties
basse impédance et / ou de sorties fl ottantes (SORTIES ISOLÉES) ayant des tensions nominales de
50V, 70V et 100V, en fonction du modèle.
Attention: Le symbole représentant un ÉCLAIR sur les prises haut-parleur indique que ces sor-
ties peuvent véhiculer des tensions élevées qui peuvent causer de sérieuses bles-
sures en cas de contact. Le branchement de ces sorties ne doit être effectué que par
des personnes autorisées ayant reçu toutes les instructions pour le faire sans dan-
ger.
Ne jamais connecter une sortie sous tension à la terre ou à une autre sortie sous ten-
sion ! Toujours éteindre l’amplifi cateur avant d’établir les branchements !
PA1250T, PA2250T & PA2400T
Les transformateurs de sortie audio intcorporés convertissent la tension de sortie nominale de l‘ampli
de puissance en 50V, 70V et 100V. Les modèles d‘amplifi cateur PA2250T et PA2400T présentent toutes
ces tensions simultanément sur leurs sorties fl ottantes afi n que les canaux de l‘ampli de puissance
puissent être utilisés dans toutes les combinaisons de tensions de sortie possibles. Le fonctionnement
mixte de haut-parleurs à basse impédance et de lignes de haut-parleurs à impédance fl ottante sur un
même canal de l‘ampli est également possible.
L’usage de haut-parleurs avec transformateurs 100V ou 70V pour réduire les effets de la déperdition
dans les câbles est recommandé lorsque la distance entre l’ampli de puissance et les haut-parleurs
dépasse les 50 mètres. De plus, cela facilite la répartition de la puissance de sortie entre les haut-
parleurs.
Vous pouvez brancher autant de haut-parleurs que possible, tant que la consommation électrique totale
du réseau ne dépasse pas la puissance de sortie normale de l’ampli de puissance, d’autre part il ne faut
pas être en-deça de l’impédance de charge nominale des sorties de l’ampli de puissance. Veuillez vous
reporter aux caractéristiques techniques mentionnées en annexe pour connaître les valeurs spécifi ques
de puissance en sortie et d’impédance de charge nominale des sorties de l’ampli de puissance.

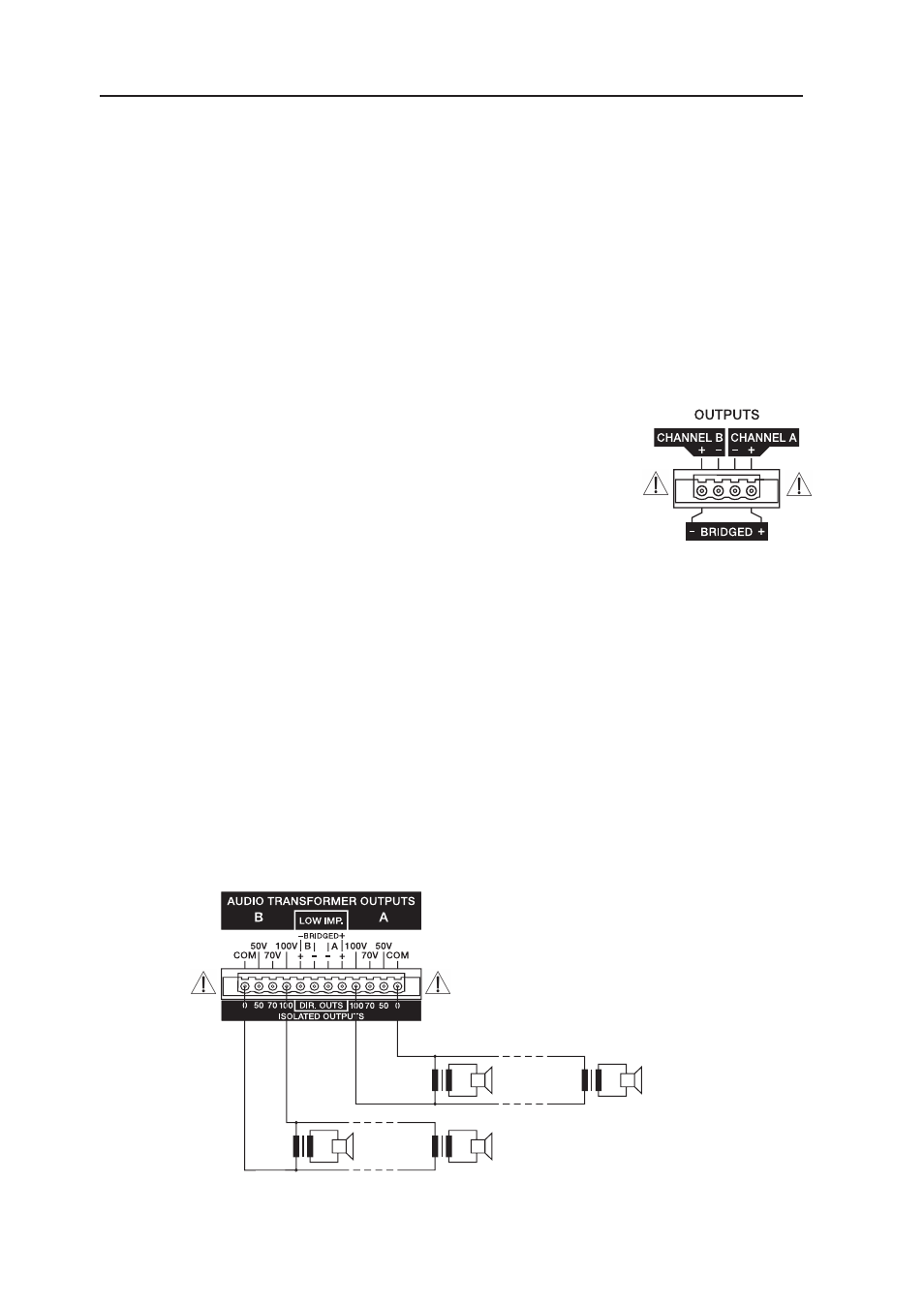

Exemple de confi guration : PA2400T avec haut-parleur de 100V connecté.
Charges de travail maximum avec haut-parleurs de 25W/100V et 6W/100V.
27
