Operation Manual
CT Power Amplifiers
page 24
10.1 Deep Sleep
Im Deep Sleep Modus verbraucht der Verstärker
weniger als 1 Watt. Dieser Modus wird über den
AUX-Anschluss durch Massekontakt aktiviert.
Um den Deep Sleep Modus zu beenden, entfernen Sie
den Massekontakt am AUX-Anschluss.
10.2 Verstärker-Status
Der Verstärker-Status arbeitet mit Betriebssicher-
heits- bzw. Überwachungs- und Steuersystemen,
wenn eine Benachrichtigung eines Verstärkerfehlers
erforderlich ist. Der Verstärker-Status erzeugt ein
Signal (Impuls oder Ton), wenn der Verstärker
innerhalb der Standardbetriebsparameter arbeitet.
Wenn der Verstärker in einen Fehler- oder
Temperaturzustand eintritt, wird das Signal des
Verstärker-Status beendet. Dieses Feature ist im
ComTech Verstärker stets aktiviert. Der Verstärker-
Status befindet sich am AUX-Anschluss gegenüber
der DEEP SLEEP Funktion. Die Konfiguration des
Verstärker-Statussignals erfolgt mit Hilfe des
DIP-Schalters Nr. 3.
• ON – Der Mikrocontroller sendet einen 1 Hz
Impuls zur AUX-Anschlussleitung des “AMP
STATUS” (Verstärker-Status)
• OFF – Der Mikrocontroller sendet einen
logischen Hochpegel zur AUX-Anschlussleitung
des “AMP STATUS” .
Die Spannungsausgabe des AUX-Anschlusses
beträgt 5 VDC bei 50 mA. Dieses TTL-Signal oder ein
ähnliches Signal kann daraufhin mit einer
Schnittstelle verbunden werden, um einem
Überwachungssteuersystem den Status anzuzeigen.
Der Verstärker-Status kann für eine Vielzahl von
Betriebssicherheitsanwendungen, wie z.B. EN54,
IEC60849, verwendet werden.
10 AUX-Anschluss 11 Eingangs-Routing
Dieser Verstärker kann einen einzelnen Kanal zum
nächsten numerierten Kanal weiterleiten.
Bei den Modellen CT 475 und CT 4150 haben die
DIP-Schalter 6-9 keine Funktion.
Wenn ein DIP-Schalter für einen bestimmten Kanal auf
"ON" gestellt ist, sendet er das Signal zu seinem
eigenen Ausgang UND wird zum Eingang für den
nächsten numerierten Kanal, wodurch der verdrahtete
Eingang für diesen Kanal übergangen wird.

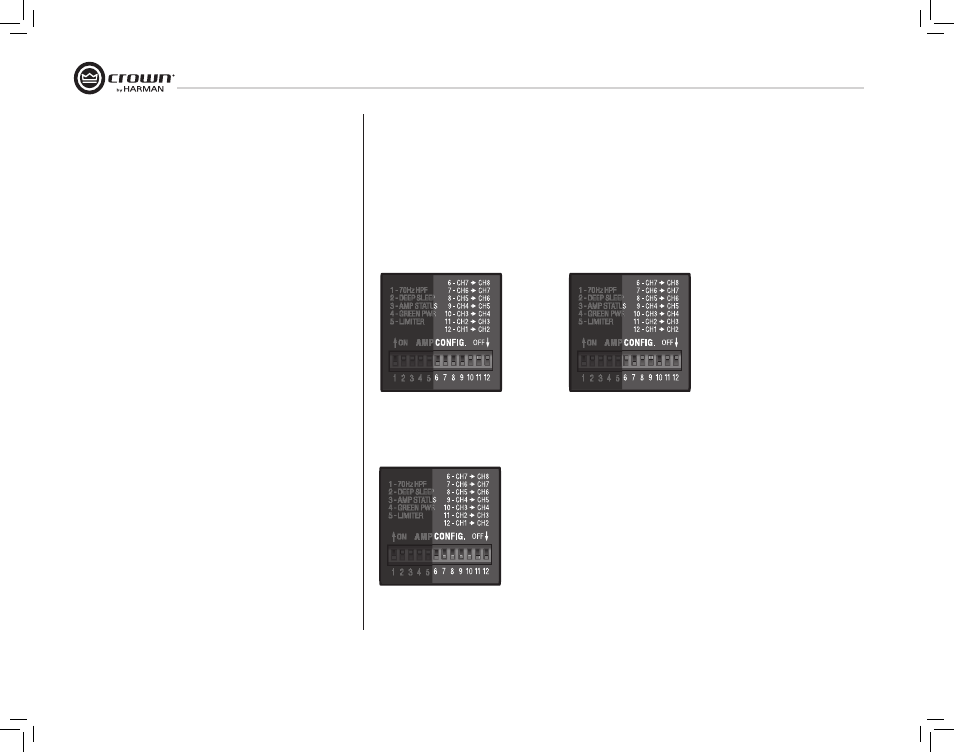

Abb. 11.1
Eingang von Kanal 1 wird zu allen
Kanalausgängen gesendet,
Kanaleingänge für Kanäle 2, 3 und 4
werden übergangen.
Abb. 11.2
Vier Eingangssignale werden zu vier
Ausgängen gesendet.
Abb. 11.3
Eingang von Kanal 1 wird zu den Kanälen 1, 2 und 3 gesendet,
Eingang von Kanal 4 wird zu den Kanälen 4, 5 und 6 gesendet,
Eingang von Kanal 7 wird zu den Kanälen 7 und 8 gesendet.
