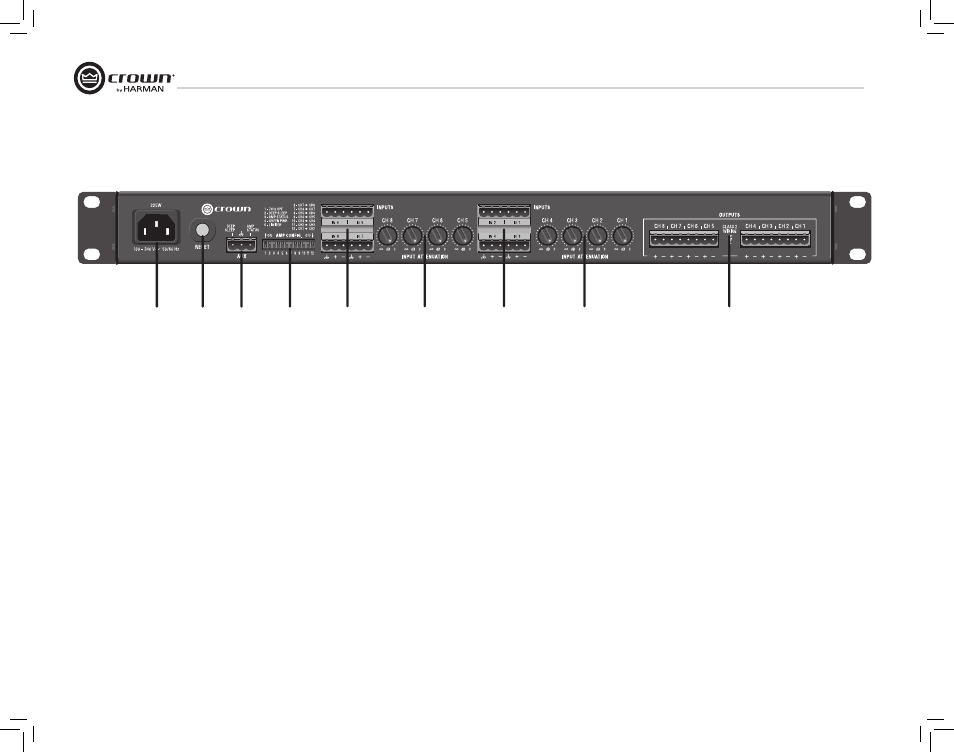

7 Panel trasero
1. Toma de alimentación de CA
• Toma 320 tipo IEC estándar para un
conector desconectable
• 100-240V
2. Botón de reinicio/disyuntor
• Interruptor
• Reinicia el disyuntor del circuito que
protege la alimentación
• Un disyuntor de circuito situado cerca de
la entrada IEC protege al amplificador de
una entrada excesiva de corriente alterna.
3. Conector auxiliar
• Conector tipo Phoenix de 3 terminales
• Permite poner el amplificador en modo
DEEP SLEEP y controlar el ESTADO
DEL AMPLIFICADOR
(véase la Sección 10.2)
4. Interruptores DIP de configuración del
amplificador (véase Estado del amplificador/
Configuración de la Sección 10.2)
• Los interruptores 1-5 activan y desactivan
funciones específicas:
-70 Hz HPF (filtro paso alto
véase la Sección 8.1)
-Modo de descanso automático
-Estado del amplificador
-Green Power (Véase la Sección 9.2)
-Limitador
• Los interruptores 6-12 envían señal de
audio de canal de entrada al canal de salida
correspondientes y al canal de salida
adyacente. En el modo de cuatro canales,
los interruptores 6-9 no funcionan (véase
la Sección 11)
5. Conectores de entrada del
amplificador
• Pueden usarse conectores de bloque
de 3 terminales por entrada
• Impedancia alta balanceada
6. Controles del nivel de canal
• Un control de nivel giratorio con acción
de retén de 21 posiciones por canal.
• Atenuación entre -100 dB y 0 dB
7. Conector de altavoz de salida
• Tipo bloque Barrier de 4 terminales por
dos canales
• (pueden usarse Phoenix de 2
terminales u 8 terminales)
