Hercules DJMonitor 42 - 4" Active Multimedia Speakers (Pair) - Manual (Page 77)

DJMONITOR 42
6 /10 – Руководство пользователя

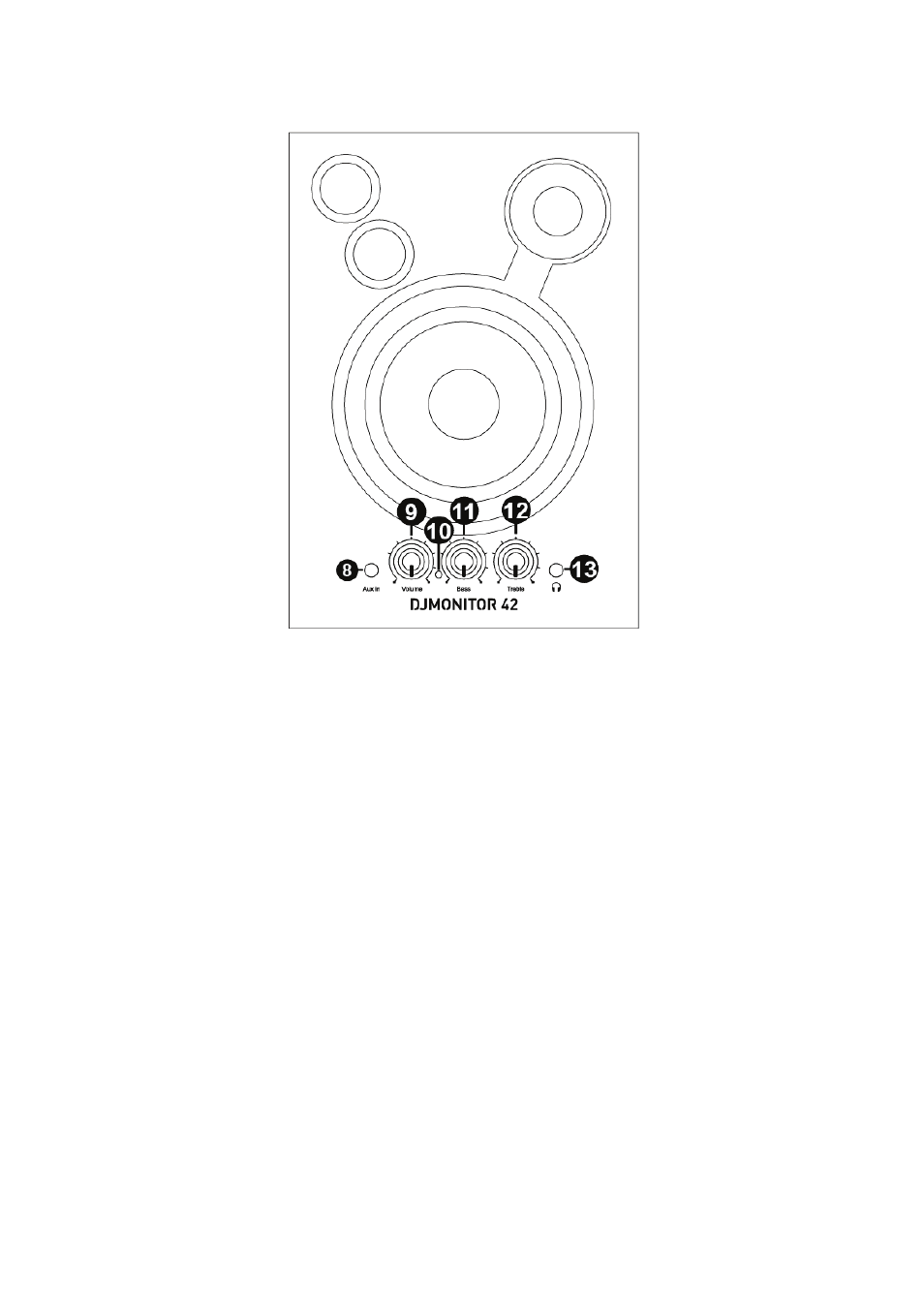

- Правый динамик с регуляторами
8 — Дополнительный аудиовход
9 — Регулятор общей громкости
10 — Индикатор питания
11 — Регулятор уровня басов
12 — Регулятор уровня высоких частот
13 — Разъем для наушников
2.2.1. Подключение к ПК
- Подключите основной вход динамиков (разъемы RCA на задней стороне правого динамика) к зеленому
разъему FRONT SPEAKERS или FRONT OUT на звуковой карте или встроенной в материнскую плату
звуковой карте компьютера с помощью входящего в комплект кабеля с разъемами типа «джек»
(штекер)/2 RCA (штекер).
2.2.2. Подключение к телевизору с разъемом для наушников
- Подключите основной вход динамиков (разъемы RCA на задней стороне правого динамика) к разъему
для наушников на телевизоре.
2.2.3. Подключение к DVD - плееру/телевизору с левым и правым
аудиовыходами
Требуется кабель с разъемами гнездо типа «джек»/2 штекера RCA (не входит в комплект, см. рис. A ниже).
1. Подключите кабель с разъемами штекер «джек»/2 штекера RCA к кабелю с разъемами гнездо «джек»/2
штекера RCA.
2. Белый штекер RCA - кабеля подключите к соответствующему гнезду аудиовыхода на DVD -
плеере/телевизоре.
