Technische Daten von allen Okularen
Modell 20x/30x/38x 27x/40x/50x 40x/60x/75x 13-30x/ 13-40x/ 27x/40x/50x 16x/24x/30x 27x/40x/50x 40x/60x/75x
Wide MC Wide MC Wide MC 20-45x/ 20-60x/ MC Wide DS Wide DS Wide DS
25-56x MC 25-75x MC II
Vergrößerung 20x 27x 40x 13x-30x 13x-40x 27x 16x 27x 40x
Sehfeld objektiv 3,6° 2,7° 1,8° 3,0°* 3,0°* 1,7° 4,5° 2,7° 1,8°
** Sehfeld subjektiv 64,3° 64,3° 64,3° 38,5°* 38,5°* 42,0° 64,3° 64,3° 64,3°
Sehfeld auf 63m 47m 31m 52m* 52m* 30m 79m 47m 31m 1,000m (Ca.)
Austrittspupille 2,5mm 1,9mm 1,3mm 3,8mm* 3,8mm* 1,9mm 3,1mm 1,9mm 1,3mm
Lichtstärke 6,3 3,6 1,7 14,4* 14,4* 3,6 9,6 3,6 1,7
Abstand der Austritts 17,9mm 17,8mm 17,0mm 12,9mm* 14,1mm* 9,4mm 18,7mm 17,8mm 17,0mm pupille
* Bei kleinster Vergrößerung
** Wert gemäß der Formel [tan
ω ' = τ x tan ω ]: Virtuelles Blickfeld: 2 ω ', Vergrößerung: τ , Reelles Blickfeld: 2 ω
Das Objektiv des Beobachtungsfernrohrs ED50/ED50 A besitze Linsen aus ED-Glas. Die ED-Gläser (ED=Extra Low dispersion=besondars niedrige
Lichtstreuung) wurden in den Nikon Glaslabors entwickelt und zeichnen sich durch eine außergewöhnlich hohe Abbildungsleistung aus. ED-Glas
kompensiert den Abbildungsfehler “chromatische Aberration”, so daß die Objekte scharf und klar betrachtet werden.
Modello Dispositivo Fieldscope ED50 Dispositivo Fieldscope ED50 A Tipo Prisma Porro Prisma SCHMIDT
Diametro della 50mm 50mm lente dell’obiettivo
Campo di messa a fuoco 3m-∞ 3m-∞ Altezza 94mm 98mm
Lunghezza 209mm 207mm Larghezza 71mm 71mm
Peso 455g 470g
Caratteristiche tecniche delle singole lenti per oculare
20x/30x/38x 27x/40x/50x 40x/60x/75x 13-30x/ 13-40x/ 27x/40x/50x 16x/24x/30x 27x/40x/50x 40x/60x/75x Modello grand- grand- grand- 20-45x/ 20-60x/ MC grand- grand- grand- angolare MC angolare MC angolare MC 25-56x MC 25-75x MC II angolare DS angolare DS angolare DS
Ingrandimento 20x 27x 40x 13x-30x 13x-40x 27x 16x 27x 40x
Campo visivo reale 3,6° 2,7° 1,8° 3,0°* 3,0°* 1,7° 4,5° 2,7° 1,8°
** Campo visivo 64,3° 64,3° 64,3° 38,5°* 38,5°* 42,0° 64,3° 64,3° 64,3° apparente
Campo visivo a 1.000 m
63m 47m 31m 52m* 52m* 30m 79m 47m 31m (approssimativo)
Pupilla di uscita 2,5mm 1,9mm 1,3mm 3,8mm* 3,8mm* 1,9mm 3,1mm 1,9mm 1,3mm
Luminosità 6,3 3,6 1,7 14,4* 14,4* 3,6 9,6 3,6 1,7
Accomodamento 17,9mm 17,8mm 17,0mm 12,9mm* 14,1mm* 9,4mm 18,7mm 17,8mm 17,0mm dell’occhio
* In caso di selezione del valore minimo di ingrandimento
** Numero calcolato con la formula [tan
ω ' = τ x tan ω ]: Campo visivo apparente: 2 ω ', Ingrandimento: τ , Campo visivo reale: 2 ω
La lente dell’obiettivo dei modelli Fieldscope ED50/ED50 A è del tipo ED (a bassissima dispersione). Si tratta di lenti ad elevate prestazioni
sviluppate in esclusiva da Nikon per presentare caratteristiche di dispersione eccezionalmente ridotte. Esse compensano completamente
l’aberrazione cromatica in modo da fornire immagini nitide e dotate di un contrasto elevato.
Especificaciones de cada ocular
Modelo 20x/30x/38x 27x/40x/50x 40x/60x/75x 13-30x/ 13-40x/ 27x/40x/50x 16x/24x/30x 27x/40x/50x 40x/60x/75x ancho MC ancho MC ancho MC 20-45x/ 20-60x/ MC ancho DS ancho DS ancho DS
25-56x MC 25-75x MC II
Aumento 20x 27x 40x 13x-30x 13x-40x 27x 16x 27x 40x
Campo de visión real 3,6° 2,7° 1,8° 3,0°* 3,0°* 1,7° 4,5° 2,7° 1,8°
** Campo de visión 64,3° 64,3° 64,3° 38,5°* 38,5°* 42,0° 64,3° 64,3° 64,3° apparemte
Campo de visión
63m 47m 31m 52m* 52m* 30m 79m 47m 31m 1,000m (Aprox.)
Pupila de salida 2,5mm 1,9mm 1,3mm 3,8mm* 3,8mm* 1,9mm 3,1mm 1,9mm 1,3mm
Brillo 6.3 3.6 1.7 14.4* 14.4* 3.6 9.6 3.6 1.7
Distancia aprox. de la 17,9mm 17,8mm 17,0mm 12,9mm* 14,1mm* 9,4mm 18,7mm 17,8mm 17,0mm pupila de salida al ocular
* Cuando de selecciona el aumento minimo
** El número se calcula mediante la fórmula [tan
ω ' = τ x tan ω ]: Campo de visión aparente: 2 ω ', Aumento: τ , Campo de visión real: 2 ω
El Objetivo del catalejo ED50/ED50 A está hecho con lentes ED. La lente ED (dispersión extrabaja) es una lente desarrollada exclusibamente por
Nikon con características de dispersión extraordinariamente baja. Esta lente compensa completamente la aberración cromática a fin de ofrecer
imáfenes nítidas y de gran comtraste.
Specifications for each eyepiece lens
Model 20x/30x/38x 27x/40x/50x 40x/60x/75x 13-30x/20-45x/ 13-40x/20-60x/ 27x/40x/50x 16x/24x/30x 27x/40x/50x 40x/60x/75x wide MC wide MC wide MC 25-56x MC 25-75x MC II MC Wide DS Wide DS Wide DS
Maginification 20x 27x 40x 13x-30x 13x-40x 27x 16x 27x 40x
Real field of view 3.6° 2.7° 1.8° 3.0°* 3.0°* 1.7° 4.5° 2.7° 1.8°
** Apparent field of view 64.3° 64.3° 64.3° 38.5°* 38.5°* 42.0° 64.3° 64.3° 64.3°
Field of view 63m 47m 31m 52m* 52m* 30m 79m 47m 31m at 1,000m (Approx.)
Exit pupil 2.5mm 1.9mm 1.3mm 3.8mm* 3.8mm* 1.9mm 3.1mm 1.9mm 1.3mm
Brightness 6.3 3.6 1.7 14.4* 14.4* 3.6 9.6 3.6 1.7
Eye relief 17.9mm 17.8mm 17.0mm 12.9mm* 14.1mm* 9.4mm 18.7mm 17.8mm 17.0mm
* When minimum magnification is selected
** The number calculated by the formula [tan ω ' = τ x tan ω ]: Apparent field of view: 2 ω ', Magnification: τ , Real field of view: 2 ω
The objective lens of the Fieldscope ED50/ED50 A is made of ED lens. The ED (Extra-low Dispersion) lens is a high-performance lens uniquely
developed by Nikon with extra low dispersion characteristics. It fully compensates chromatic aberration so that a sharp, high-contrast image can
be obtained.
Spécifications de chaque oculaire
Modèle 20x/30x/38x 27x/40x/50x 40x/60x/75x 13-30x/ 13-40x/ 27x/40x/50x 16x/24x/30x 27x/40x/50x 40x/60x/75x
Grand angle Grand angle Grand angle 20-45x/ 20-60x/ MC Grand angle Grand angle Grand angle
MC MC MC 25-56x MC 25-75x MC II DS DS DS
Grossissement 20x 27x 40x 13x-30x 13x-40x 27x 16x 27x 40x
Champ optique arrière 3,6° 2,7° 1,8° 3,0°* 3,0°* 1,7° 4,5° 2,7° 1,8°
** Champ optique 64,3° 64,3° 64,3° 38,5°* 38,5°* 42,0° 64,3° 64,3° 64,3° apparent
Champ optique
63m 47m 31m 52m* 52m* 30m 79m 47m 31m à 1,000m (env.)
Pupille de sortie 2,5mm 1,9mm 1,3mm 3,8mm* 3,8mm* 1,9mm 3,1mm 1,9mm 1,3mm
Luminosité 6,3 3,6 1,7 14,4* 14,4* 3,6 9,6 3,6 1,7
Dégagement oculaire 17,9mm 17,8mm 17,0mm 12,9mm* 14,1mm* 9,4mm 18,7mm 17,8mm 17,0mm
* Quand le grossissement minimum ** Le nombre est calculé par la formule [tan ω ' = τ x tan ω ]: Champ de vision apparent : 2 ω ', Grossissement : τ , Champ de vision réel : 2 ω
L’objectif de la Lunette terrestre ED50/ED50 A est composé de lentilles ED. L’objectif ED (Extra-low Dispersion) est un objectif haute performance
mis au point spécialement par Nikon, caractérisé par une faible dispersion. Il compense parfaitement les aberrations chromatiques et contribue à
l’obtention d’une image nette et bien contrastée.

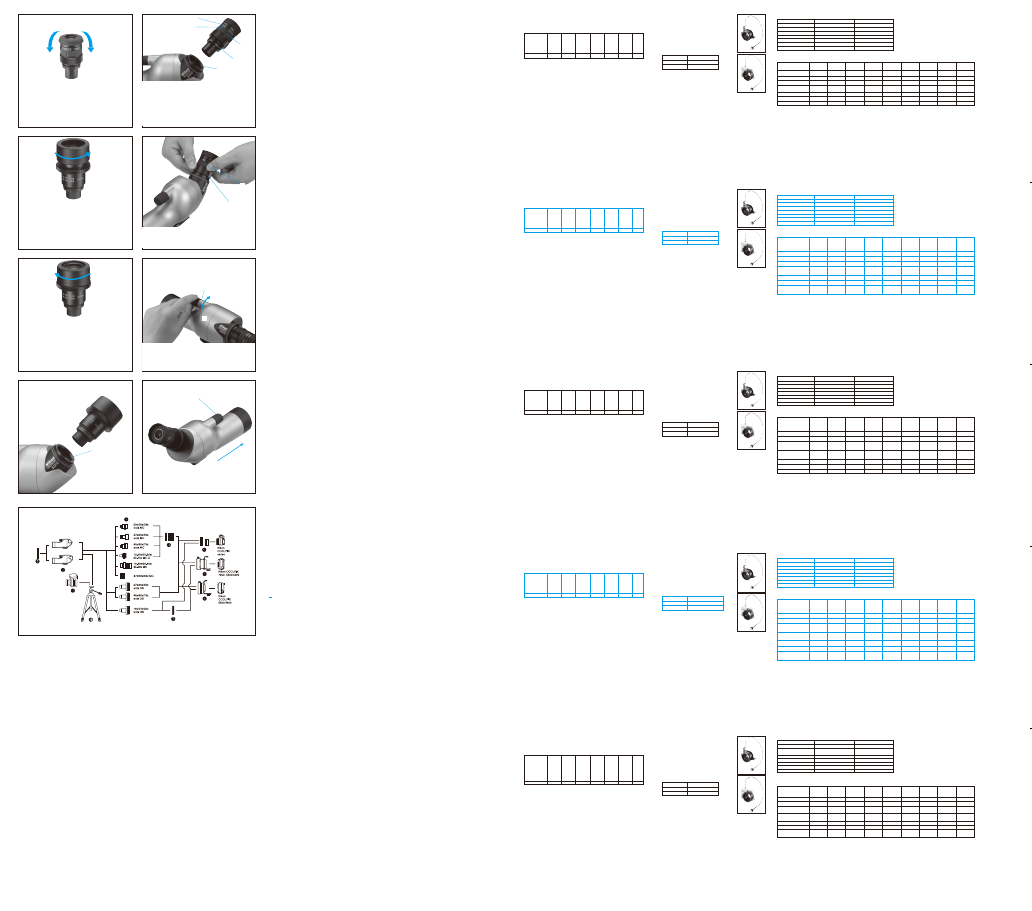

OPERATION
1 Mounting a tripod (regular type for camera)
• The Fieldscope is designed to be used with a tripod. Align the screw of
the tripod with the tripod mount of the Fieldscope, and firmly tighten
the screw. Choose a solid tripod of medium size or larger that can
support the weight of the Fieldscope and resist the force of the wind, as
well as being vibration-free.
2 Objective lens cap
• Remove the objective lens cap from the objective lens tube.
3 Eyepiece cup
• The 27x/40x/50 MC eyepiece lens is equipped with a flat-type rubber
eyecup, which can be used as is whether eyeglasses are worn or not.
• The 13-30x/20-45x/25-56x MC eyepiece lens is equipped with a fold-back
type rubber eyecup. Eyeglasses wearers should always fold back the
rubber eyecup to look through the Fieldscope. (Fig. 1)
• The 20x/30x/38x wide MC, 27x/40x/50x wide MC, 40x/60x/75x wide MC
and 13-40x/20-60x/25-75x MC II eyepiece lenses are equipped with a
turn-slide type rubber eyecup. About usage of these eyepiece lenses, see
Fig. 2 and 3.
• The 16x/24x/30x wide DS, 27x/40x/50x wide DS and 40x/60x/75x wide
DS eyepiece lenses are equipped with a detachable rubber eyecup. Use
the rubber eyecup for direct observation.
4 Attaching eyepiece lens (Fig. 4)
• Screw the eyepiece thread into the eyepiece socket of the main body.
* These eyepieces are provided with the eyepiece thread and rubber
O-ring, so that the internal optics are protected from moisture,
dust, etc. Screw the eyepiece in fully to ensure a tight seal.
5 Attaching and using zoom lenses. (Fig. 5)
• The eyepiece thread and flat rubber packing protect the internal optics
from moisture and dust. To ensure a tight seal, screw in the mount fully.
• To set the index in an easily visible position, loosen the screw-in mount
and move the index mark in either direction to a convenient position.
Then, while holding the index mark in position with one hand, re-tighten
the screw-in mount firmly with the other hand.
(Fig. 6)
• Magnification can be changed by rotating the zoom ring. To increase,
rotate the ring clockwise; to decrease, rotate counterclockwise.
6 Focusing
• To focus, rotate the focusing knob. Rotating the knob to the right brings
distant objects into focus; rotating the knob to the left brings near
objects into focus. (Fig. 7)
7 Direction
• Aim the Fieldscope at the subject you wish to observe. Using the
focusing knob as a substitute for the aiming line is a convenient way to
take an approximate sighting. (Fig. 8)
BEDIENUNG
1 Anbringen des Beobachtungsfernrohr auf einem Stativ.
(jedes handels-übliche Kamerastativ ist benutzbar)
• Das Beobachtungsfernrohr sollte stets in Kombination mit einem Stativ
verwendet werden. Richten Sie die Stativschraube auf das Stativgewinde
des Beobachtungsfernrohrs aus und schrauben Sie sie dann fest in das
Gewinde ein. Nehmen Sie ein stabiles, erschütterungsfrei stehendes
Stativ mittleren oder größeren Formats, das das Gewicht des
Beobachtungsfernrohrs problemlos trägt und auch dem Wind trotzt.
2 Objektivlinsenkappe
• Entfernen Sie die Objektivlinsenkappe vom Objektiv.
3 Okularkappen
• Das Okular 27x/40x/50 MC ist mit einer flachen Gummiaugenmuschel
ausgestattet, durch die man direkt mit oder ohne Brille blicken kann.
• Das Okular 13-30x/20-45x/25-56x MC ist mit einer faltbaren
Gummiaugenmuschel ausgestattet. Wenn Sie als Brillenträger durch das
Beobachtungsfernrohr schauen, klappen Sie die Augenmuschel ganz
einfach zurück. (Fig. 1)
• Die Okulare 20x/30x/38x Wide MC, 27x/40x/50x Wide MC, 40x/60x/75x
Wide MC und 13-40x/20-60x/25-75x MC II sind mit
Gummiaugenmuscheln ausgestattet, die sich durch einfache Drehung
ein- und ausschieben lassen. Einzelheiten zum Einsatz dieser Okulare
siehe Fig. 2 und 3.
• Die Okulare 16x/24x/30x Wide DS, 27x/40x/50x Wide DS und 40x/60x/75x
Wide DS sind jeweils mit einer abnehmbaren Gummiaugenmuschel
ausgestattet. Nutzen Sie die Gummiaugenmuschel für direkte
Beobachtung.
4 Montage der Okulare (Fig. 4)
• Schraiben Sie das Okular fest in das Anschlußgewinde des
Beobachtungsfernrohrs ein, damit ein störungsfreies Betrachten
sichergestellt ist.
* Fachen Zoom-Okular besitzt einen Dichtungsring aus Gummi
(O-Ring), der die Optik im Inneren vor Feuchtigkeit, Staub uzw.
schützt.
5 Anbringen und benutzen des Okulars (Fig. 5)
• Das Zoomobjektiv ist mit einem Okulargewinde und einer flachen
Gummidichtung ausgestattet, um die internen optischen Bauteile vor
Feuchtigkeit, Staub etc. zu schützen. Schrauben Sie die
Einschraubfassung vollständig ein, um sichere Abdichtung zu
gewährleisten.
• Um den Vergrößerungsindex an eine gut sichtbare Stelle zu setzen, lösen
Sie kurz den Einschraubring und drehen Sie dann den Index auf die
gewünschte Position. Mit einer Hand halten Sie nun den Index-ring fest
und mit der anderen ziehen Sie im Uhr-zeigersinn den Einschraubring
wieder an. (Fig. 6)
• Die Vergrößerung ist durch Betätigung des Zoomringes verstellbar. Beim
Drehen nach rechts nimmt die Vergrößerung zu, nach links ab.
6 Scharfeinstellung
• Mit dem Fokussierknopf wird die Schärfe eingestellt. Die Rechtsdrehung
des Knopfs bewirkt das Scharfstellen entfernter Objekte, durch
Linksdrehung des Knopfs werden näher am Beobachtungsfernrohr
liegende Motive scharfgestellt. (Fig. 7)
7 Ausrichtung
• Richten Sie das Beobachtungsfernrohr auf das zu beobachtende Objekt.
Das Anvisieren mithilfe des Fokussierknopfs bietet sich an, um eine
ungefähre Ausrichtung zu erzielen (Fig. 8).
SONDERZUBEHÖR
1 Okularlinse für Beobachtungsfernrohr
Bei Verwendung eines Okulars ändert sich die Vergrößerung
entsprechend der folgenden Tabelle.
* Wegen der möglichen Lichtabschwächung am Rand sind die Okulare 20x/25x MC oder 24x/30x Wide MC nicht empfehlenswert.
2 Digitalkameravorsatz FSA (-1/2 und -3) und Adapterring
Unerlässlich zum Anbringen des Fernrohrs an einer Nikon COOLPIX.
Geeignet für die Okulare 20x/30x/38x Wide MC, 27x/40x/50x Wide MC,
40x/60x/75x Wide MC und 13-40x/20-60x/25-75x MC II . Zum Gebrauch
mit Okular 16x/24x/30x Wide DS, 27x/40x/50x Wide DS und 40x/60x/75x
Wide DS sind nur FSA-3 und der Adapterring erforderlich. Dieser
Adapterring ist nicht mit allen Kameras kompatibel; Näheres zu den
geeigneten Kameramodellen finden Sie in der FSA-Gebrauchsanleitung.
3 Digitalkamerahalterung FSB-1A, FSB-2
Unerlässlich für das Anbringen des
Beobachtungsfernrohrs an einer Nikon-Digitalkamera
COOLPIX. Wir empfehlen ein Okular Wide DS
(Halterungsring erforderlich für Okular 16x/24x/30x
Wide DS), aber die Nutzung eines Okulars Wide MC
oder MC II ist ebenfalls möglich
(Digitalkameraadapter FSA-1/2 notwendig).
4 Filter
Das Filter wird in das Objektiv eingeschraubt; das
Gewinde hat einen Durchmesser von 55 mm, die
Gewindesteigung beträgt 0,75 mm.
FONCTIONNEMENT
1 Montage sur un pied (de type photographique)
• La lunette terrestre est prévu pour être monté sur un pied. Alignez la vis
du pied avec le socle de fixation du lunette terrestre et serrez la vis à
fond. Choisissez un pied photographique solide de moyenne ou grande
taille, qui puisse supporter le poids du lunette terrestre et la pression du
vent, et qui soit anti-vibration.
2 Capuchon d’objectif
• Retirez le capuchon d’objectif du tube d’objectif.
3 Œilleton avec le caoutchouc replié
• L’oculaire 27x/40x/50 MC est équipé d’un œilleton de caoutchouc de
type plat, que vous pouvez utiliser si vous portez des lunettes ou pas.
• L’oculaire 13-30x/20-45x/25-56x MC est équipé d’un œilleton en
caoutchouc repliable. Une personne portant des lunettes peut ainsi
regarder dans la lunette terrestre en repliant I’œilleton en caoutchouc.
(Fig. 1)
• Les oculaires 20x/30x/38x grand angle MC, 27x/40x/50x grand angle MC,
40x/60x/75x grand angle MC et 13-40x/20-60x/25-75x MC II sont équipés
d’un œilleton en caoutchouc repliable. Voir les Fig. 2 et 3 pour l’emploi de
ces oculaires.
• Les oculaires 16x/24x/30x grand angle DS, 27x/40x/50x grand angle DS et
40x/60x/75x grand angle DS sont équipés d’un œilleton en caoutchouc
amovible. Utilisez l’œilleton en caoutchouc pour l’observation directe.
4 Mise en place de l’oculaire (Fig. 4)
• Vissez l’oculaire sur le filetage d’oculaire du boîtier principal.
* Le filetage comporte un joint torique en caoutchouc, de manière
que l’optique interne soit protégée de l’humidité, de la poussière
et autres dommages. Vissez l’oculaire à fond pour assurer une
bonne étanchéité.
5 Mise en place et utilisation de l’oculaire (Fig. 5)
• Le zoom est muni d’un filet d’oculaire et d’un joint plat de caoutchouc
pour protéger les pièces optiques internes de l’humidité et la poussière,
etc. Vissez complèment la monture pour assurer une complète
étanchéité.
• Pour amener l’index au point le plus facile à voir, desserrez un peu la
bague fixe et faites tourner le repère d’index dans un sens ou dans l’autre
pour déterminer sa position. Lorsque la position est correcte, maintenez
le repère d’index d’une main, et de l’autre main tournez la bague fixe
dans le sens des aiguilles d’une montre pour joindre solidement le boîtier
et l’oculaire. (Fig. 6)
• Vous pouvez modifier le grossissement à l’aide de la bague de zoom.
Pour l’augmenter, tournez dans le sens des aiguilles d’une montre, et
pour le diminuer, tournez dans le sens contraire.
6 Mise au point
• Tournez le bouton de mise au point pour faire la mise au point. Tournez-
le vers la droite pour faire la mise au point sur des objets lointains et vers
la gauche pour des objets proches. (Fig. 7)
7 Direction
• Dirigez la lunette terrestre vers le sujet à observer. L’utilisation du bouton
de mise au point à la place de la ligne de visée est pratique pour avoir
une vision approximative. (Fig. 8)
OPERACION
1 Montaje sobre un trípode (de tipo normal para cámaras)
• El catalejo ha sido diseñado para emplearse con un trípode. Alinee el
tornillo del trípode con la rosca de la montura para trípode del catalejo y
apriete firmemente dicho tornillo. Elija un trípode recio de tamaño medio
o grande para que pueda resistir el peso del catalejo y la presión del
viento, y para evitar vibraciones.
2 Tapa del objetivo
• Quite la tapa del objetivo del parasol. Luego, mantenga la tapa sujetándola
al gancho de sujeción de la tapa en la visera parasol
3 Visera de ocular
• Las lentes oculares de 27x/40x/50 MC están equipadas con una visera de
ocular de tipo lisa, la cual es adecuada tanto para los que usan gafas
como para los que no.
• Las lentes oculares de 13-30x/20-45x/25-56x MC disponen todas de una
visera de ocular de caucho plegable. Cuando observe a través del
catalejo con gafas, doble el borde de caucho del ocular. (Fig. 1)
• Las lentes oculares de 20x/30x/38x ancho MC, 27x/40x/50x ancho MC,
40x/60x/75x ancho MC y 13-40x/20-60x/25-75x MC II disponen de una
visera de ocular de caucho de tipo pliegue deslizante. Para el uso de
estas lentes oculares, consulte las Fig. 2 y 3.
• Las lentes oculares de 16x/24x/30x ancho DS, 27x/40x/50x ancho DS,
40x/60x/75x ancho DS disponen de una visera de ocular de caucho
desmontable. Use esta visera de ocular de caucho para observación
directa.
4 Instalación en el ocular (Fig. 4)
• Atornille la rosca macho del ocular en la rosca hembra para el mismo del
cuerpo principal.
* Dispone de una junta tórica a fin de proteger los elementos
ópticos internos del catalejo contra la humedad, el polvo, etc.
Atornille firmemente el ocular a fin de asegurar la hermeticidad.
5 Instalación y empleo de los oculares (Fig. 5)
• El objetivo zoom está provisto de una rosca de ocular y una
empaquetadura de caucho plana como protección de la óptica interna
contra la humedad, el polvo, etc. Enrosque la montura por completo para
asegurar un sellado hermético.
• Para ajustar la marca de referencia en la posición de mejor visión, afloje la
montura atornillable y gire dicha marca en cualquier sentido para
determinar su posición. Una vez determinada la posición, sujete la marca
de referencia con una mano y gire hacia la derecha la montura
atornillable con la otra mano a fin de asegurar firmemente el ocular y el
cuerpo principal. (Fig. 6)
• El aumento podrá cambiarse girando el anillo del zoom. Para aumentarlo, gire
el anillo hacia la derecha, y para dísmínuírlo, gírelo hacia la izquierda.
6 Enfoque
• Para enfocar, gire la perilla de enfoque. Al girar la perilla hacia la
derecha se enfocarán objetos distantes, y al hacerlo hacia la izquierda
se enfocarán los cercanos. (Fig. 7)
7 Dirección
• Dirija el catalejo hacia el sujeto que desea observar. El uso de la perilla de
enfoque como sustituta de la línea visual será muy útil para lograr una
dirección aproximada. (Fig. 8)
Accessoires optionnels
1 Lentille oculaire pour lunette terrestre
Quand vous utilisez un oculaire, l’agrandissement change comme
indiqué dans le tableau ci-dessous.
* Nous ne recommandons pas les oculaires 20x/25x MC ou 24x/30x grand angle MC, car une légère réduction peut se produire à la périphérie.
2 Adaptateur photographique pour appareil photo numérique
FSA (-1/2 et -3) et bague adaptatrice
Indispensable pour fixer un Nikon COOLPIX sur la lunette terrestre. Il peut
être utilisé avec des oculaires 20x/30x/38x grand angle MC, 27x/40x/50x
grand angle MC, 40x/60x/75x grand angle MC et 13-40x/20-60x/25-75x
MC II . Pour une utilisation avec les oculaires 16x/24x/30x grand angle DS,
27x/40x/50x grand angle DS et 40x/60x/75x grand angle DS, seuls le
FSA-3 et la bague adaptatrice sont nécessaires.
Cet adaptateur photographique n’est pas compatible avec tous les
appareils photo, aussi veuillez vous reporter au mode d’emploi FSA pour
connaître les appareils utilisables.
3 Support FSB-1A, FSB-2 pour appareil photo
numérique
Indispensable pour fixer la Lunette terrestre sur un
appareil photo numérique Nikon COOLPIX. Nous
recommandons d’utiliser un oculaire grand angle DS
(une bague adaptatrice est nécessaire pour l’oculaire
16x/24x/30x grand angle DS).
Il peut aussi être utilisé avec un oculaire grand angle
MC ou MC II (un adaptateur FSA-1/2 pour appareil
photo numérique est nécessaire).
4 Filtre
Le filtre se fixe sur l’objectif. Utilisez le format 55mm
(P=0,75) de type à vis.
Accesorios opcionales
1 Lente de ocular para catalejo
Cuando utilice una lente de ocular, los aumentos pasarán a ser como se
muestra en la tabla siguiente.
* No se recomiendan los lentes oculares 20x/25x MC o 24x/30x ancho MC , ya que en la periferia puede ocurrir reducción de luz.
2 Adaptador FSA para cámara digital (-1/2 y -3) y anillo del
adaptador
Esencial para adaptar el catalejo a una cámara digital Nikon COOLPIX.
Puede utilizarse con lentes oculares 20x/30x/38x ancho MC, 27x/40x 50x
ancho MC, 40x/60x/75x ancho MC y 13-40x/20-60x/25-75x MC II . Para
usarse con lentes oculares 16x/24x/30x ancho DS, 27x/40x/50x ancho DS
y 40x/60x/75x ancho DS, solamente se necesitan el FSA-3 y el anillo del
adaptador. Este adaptador no es compatible con todas las cámaras,
consulte el manual de instrucciones del FSA para confirmar las cámaras
compatibles.
3 Empuñadura FSB-1A, FSB-2 para cámara digital
Esencial para adaptar el catalejo a una cámara digital
Nikon COOLPIX. Se recomienda usar un lente ocular
DS ancho (para los lentes oculares anchos 16x/24x/30x
se necesita anillo de la empuñadura). También puede
usarse con un lente ocular MC o MC II ancho (se
necesitan los adaptadores FSA-1/2 para cámara
digital).
4 Filtro
Usted podrá instalar un filtro al objetivo. Emplee el de
tamaño de 55mm (P=0,75) de tipo enroscable.
Fig. 6
Fig. 8
Fig. 7
Fig. 1
Fig. 4
Fig. 5
Eyepiece with folded back rubber
Okular mit zurückgeklappter Gummiaugenmuschel
Œ’illeton avec le caoutchouc replié
Borde de caucho del ocular plegado
Oculare con paraocchio di gomma ripiegato all’indietro
Eyepiece socket of the main body
Anschlußgewinde des
Beobachtungsfernrohr
Filetage pour oculaire
sur le boîtier principal
Rosca hembra del cuerpo principal para el
cular
Ricettacolo per l’oculare sul corpo principale
1
2
3
4
5
1 Index mark
2 Maginification
3 Zoom ring
4 Screw-in mount
5 Eyepiece
socket of the
main body
1 Vergrößrungs- index
2 Vergrößerung
3 Zoomring
4 Einschraub- ring
5 Anschluß- gewinde des
eobachtungs-
fernrohr
1 Repère d’index
2 Grossisse-ment
3 Bague de
zoom
4 Bague fixe
5 Filetage pour
oculaire sur le
boîtier
principal
1 Marca de referencia
2 Aumento
3 Anillo del zoom
4 Montura atornillable
5 Rosca hembra
del cuerpo
principal pala
el ocular
1 Contrassegno dell’indice
2 Ingrandimento
3 Anello dello zoom
4 Innesto a vite
5 Ricettacolo per l’oculare sul
corpo
principale
1
2
1 Zoom ring
2 Screw-in
mount
1 Zoomring
2 Einschraub-
ring
1 Bague de zoom
2 Bague fixe
1 Anillo del zoom
2 Montura atornillable
1 Anello dello zoom
2 Innesto a vite
(Straight type)
(Sowohl geraden Typ)
(Pour le type droit)
(Para los tipos recto)
(Tipo diritto)
2
1 Focusing knob
2 Distant
3 Near
1 Fokussierknopf
2 Ferne
3 Nähe
1 Bouton de mise au point
2 Lointain
3 Proche
1 Perilla de enfoque
2 Distante
3 Cereano
1 Manopola di messa a fuoco
2 Distante
3 Vicino
Focusing knob
Fokussierknopf
Bouton de mise au
point
Perilla de enfoque
Manopola di
messa a fuoco
Object
Motiv
Objet
Motivo
Oggetto
System chart / Systemübersicht /
Composition du système /
Gráfica del ststema /
Schema del sistema
3
Fig. 2
Eyecup is turned counterclockwise to the fully extended position (for users with normal eyesight)
Okularmuschel bis zum Anschlag herausgedreht (für Anwender ohne
Sehhilfe)
L’œilleton est tourné dans le sens anti-horaire en position entièrement sortie (pour les utilisateurs à vision normale)
Gire el ocular hacia la izquierda para alargarlo al máximo (para las
personas con visión normal)
Per portarlo nella posizione completamente estesa, il paraocchio viene fatto ruotare in senso antiorario (per utenti con una vista normale).
Fig. 3
Model Fieldscope ED50 Fieldscope ED50 A
Type Porro prism SCHMIDT’s prism
Objective lens diameter 50mm 50mm
Focusing range 3m-∞ 3m-∞ Height 94mm 98mm
Length 209mm 207mm
Width 71mm 71mm
Weigt 455g 470g
Eyecups is turned clockwise to the fully retracted position (for eyeglasses
wearers)
Okularmuschel bis zum Anschlag nach unten gedreht (für Brillenträger)
L’œillenton est tourné dans le sens horaire en position entièrement
enfoncée (pour les porteurs de lunettes)
Gire el ocular hacia la derecha hasta que se retraiga completamente (para las personas que utilicen lentes)
Per portare lo nella posizione completamente ritratta, il paraocchio viene
fatto ruotare in senso orario (per utenti con gli occhiali).
OPTIONAL ACCESSORIES
1 Eyepiece lens for Fieldscope
When using an eyepiece lens, the magnification changes as shown in the
table below.
* We do not recommend the 20x/25x MC or 24x/30x wide MC eyepiece lenses, as light reduction may occur at the periphery.
2 Digital Camera attachment FSA (-1/2 and -3) and attachment
ring
Essential for attaching the Fieldscope to a Nikon COOLPIX. Can be used
with a 20x/30x/38x wide MC, 27x/40x/50x wide MC, 40x/60x/75x wide
MC and 13-40x/20-60x/25-75x MC II eyepiece lens. To use with a
16x/24x/30x wide DS, 27x/40x/50x wide DS and 40x/60x/75x wide DS
eyepiece lens, only the FSA-3 and attachment ring are necessary. This
attachment is not compatible with all cameras, so refer to the FSA
instruction manual to confirm usable cameras.
3 Digital camera bracket FSB-1A, FSB-2
Essential for attaching the Fieldscope to a Nikon
COOLPIX digital camera. We recommend using a wide
DS eyepiece lens (bracket ring is necessary for the
16x/24x/30x wide DS eyepiece). It can also be used
with a wide MC or MC II eyepiece lens (digital camera
attachment FSA-1/2 necessary).
4 Filter
The filter attach to the objective lens. Use the 55mm
(P=0.75) size and screw-in type.
FUNZIONAMENTO
1 Montaggio di un cavalletto (di tipo normale per fotocamere)
• Il dispositivo Fieldscope è progettato per l’uso con il cavalletto. Allineare
la vite di quest’ultimo con l’innesto per il cavalletto presente nel
dispositivo Fieldscope, quindi serrarla a fondo. Scegliere un cavalletto
solido di dimensioni medio-grandi esente da vibrazioni e in grado di
sostenere il peso del dispositivo Fieldscope e di resistere alla forza del
vento.
2 Copriobiettivo
• Rimuovere il copriobiettivo dal tubo portaobiettivo.
3 Paraocchio dell’oculare
• Le lenti dell’oculare 27x/40x/50 MC sono provviste di paraocchio di tipo
piatto, che può essere utilizzato sia indossando gli occhiali, sia senza.
• Le lenti 13-30x/20-45x/25-56x MC dell’oculare sono dotate di un
paraocchio di gomma di tipo ripiegabile all’indietro. Per guardare
attraverso il dispositivo Fieldscope, coloro che portano gli occhiali devono
sempre ripiegare all’indietro il paraocchio di gomma (figura 1).
• Le lenti grandangolari 20x/30x /38x MC, 27x/40x /50x MC, 40x/60x /75x
MC e 13-40x/20-60x/25-75x MC II dell’oculare sono dotate di un
paraocchio di gomma di tipo a scorrimento per rotazione. Per l’uso di tali
lenti per oculari, vedere le figure 2 e 3.
• Le lenti grandangolari 16x/24x/30x DS, 27x/40x/50x DS e 40x/60x/75x DS
dell’oculare sono dotate di un paraocchio di gomma rimovibile;
utilizzarlo in caso di osservazione diretta.
4 Fissaggio della lente dell’oculare (figura 4)
• Avvitare l’oculare filettato nell’apposito alloggiamento presente sul corpo
principale.
* Questi oculari sono dotati di filettatura e guarnizione circolare di
gomma, in modo da proteggere le ottiche interne dall’umidità,
dalla polvere e così via. Avvitare a fondo l’oculare per garantire
una tenuta totale.
5 Fissaggio e uso degli obiettivi zoom (figura 5)
• La filettatura dell’oculare e la guarnizione piatta di gomma proteggono le
ottiche interne dall’umidità e dalla polvere. Per garantire una tenuta
totale, avvitare a fondo nell’innesto.
• Per disporre l’indice in una posizione facilmente visibile, allentare l’innesto
a vite e portare il contrassegno dell’indice in una posizione comoda
spostandolo in una delle due direzioni quindi, tendendo con una mano il
contrassegno dell’indice nella posizione prescelta, serrare nuovamente a
fondo con l’altra mano l’innesto a vite (figura 6)
• Il valore di ingrandimento può essere variato ruotando l’anello dello
zoom. Per ingrandire, ruotare l’anello in senso orario; per ridurre, ruotarlo
in senso antiorario.
6 Messa a fuoco
• Per effettuare la messa a fuoco, ruotare la manopola di messa a fuoco.
Ruotando la manopola verso destra, si mettono a fuoco gli oggetti
distanti, mentre ruotandola verso sinistra si mettono a fuoco gli
oggetti vicini (figura 7).
7 Direzione
• Puntare i dispositivi Fieldscope verso il soggetto che si desidera osservare.
Utilizzare la manopola di messa a fuoco in luogo della linea di puntamento
è un modo utile per un avvistamento approssimativo (figura 8).
ACCESSORI OPZIONALI
1 Lente dell’oculare per dispositivi Fieldscope
Quando si utilizzano le lenti dell’oculare, il valore d’ingrandimento varia
come mostrato nella tabella sottostante.
* Sconsigliamo l’uso di lenti grandangolari 20x/25X MC o 24x/30x MC, poiché intorno ai bordi potrebbero verificarsi effetti di oscuramento.
2 Accessorio FSA per fotocamera digitale (-1/2 e -3) e anello di
fissaggio
Questo accessorio è essenziale per fissare al dispositivo Fieldscope una
fotocamera Nikon COOLPIX. Può essere utilizzato con lenti grandangolari
20x/30x/38x MC, 27x/40x/50x MC, 40x/60x/75x MC e 13-40x/20-60x/25-
75x MC II dell’oculare. Per utilizzarlo con lenti grandangolari 16x/24x/30x
DS, 27x/40x/50x DS e 40x/60x/75x DS, è necessario disporre solamente di
FSA-3 e dell’anello di fissaggio. Questo accessorio non è compatibile con
tutti i modelli di fotocamere, pertanto fare riferimento al relativo
manuale d’istruzioni.
3 Forcella per fotocamera digitale FSB-1A, FSB-2
Questo accessorio è essenziale per fissare al
dispositivo Fieldscope una fotocamera digitale
COOLPIX Nikon. Si raccomanda di utilizzare una lente
grandangolare DS (per le lenti grandangolari
16x/24x/30x DS, è necessario utilizzare un anello della
forcella). È tuttavia possibile utilizzare anche una lente
grandangolare MC o MC II (è necessario disporre degli
accessori FSA-1/2 per fotocamera digitale).
4 Filtro
Il filtro si fissa alla lente dell’obiettivo. Utilizzare filtri da
55 mm (P = 0,75) del tipo con attacco a vite.
Model 20x/30x/ 27x/40x/ 40x/60x/ 13-30x/ 13-40x/ 27x/ 38x wide 50x wide 75x wide 20-45x/ 20-60x/ 40x/ MC MC, MC, 25-56x 25-75x 50x 16x/24x/ 27x/40x/ 40x/60x/ MC MC II MC 30x wide 50x wide 75x wide DS DS DS
Magnification 16x 20x 27x 40x 13-30x 13-40x 27x
Modell 20x/30x/ 27x/40x/ 40x/60x/ 13-30x/ 13-40x/ 27x/ 38x 50x 75x 20-45x/ 20-60x/ 40x/ Wide MC Wide MC, Wide MC, 25-56x 25-75x 50x 16x/24x/ 27x/40x/ 40x/60x/ MC MC II MC 30x 50x 75x Wide DS Wide DS Wide DS
Vergrößerung 16x 20x 27x 40x 13-30x 13-40x 27x
Modelo 20x/30x/ 27x/40x/ 40x/60x/ 13-30x/ 13-40x/ 27x/ 38x ancho 50x ancho 75x ancho 20-45x/ 20-60x/ 40x/ MC MC, MC, 25-56x 25-75x 50x 16x/24x/ 27x/40x/ 40x/60x/ MC MC II MC 30x ancho 50x ancho 75x ancho DS DS DS
Aumento 16x 20x 27x 40x 13-30x 13-40x 27x
Bracket Compatible COOLPIX
FSB-1A 7900, 5200/4200
FSB-2 5600/4600
Modèle 20x/30x/ 27x/40x/ 40x/60x/ 13-30x/ 13-40x/ 27x/ 38x Grand 50x Grand 75x Grand 20-45x/ 20-60x/ 40x/ angle MC angle MC, angle MC, 25-56x 25-75x 50x 16x/24x/ 27x/40x/ 40x/60x/ MC MC II MC 30x Grand 50x Grand 75x Grand angle DS angle DS angle DS
Grossissement 16x 20x 27x 40x 13-30x 13-40x 27x
Support Compatible COOLPIX
FSB-1A 7900, 5200/4200
FSB-2 5600/4600
Modello 20x/30x/ 27x/40x/ 40x/60x/ 13-30x/ 13-40x/ 27x/ 38x grand- 50x grand- 75x grand- 20-45x/ 20-60x/ 40x/ angolare angolare angolare 25-56x 25-75x 50x MC MC, MC, MC MC II MC 16x/24x/ 27x/40x/ 40x/60x/ 30x grand- 50x grand- 75x grand- angolare angolare angolare DS DS DS
Ingrandimento 16x 20x 27x 40x 13-30x 13-40x 27x Forcella COOLPIX compatibili
FSB-1A 7900, 5200/4200
FSB-2 5600/4600
Kamerahalterung Kompatible COOLPIX
FSB-1A 7900, 5200/4200
FSB-2 5600/4600
Empuñadura Compatible con COOLPIX
FSB-1A 7900, 5200/4200
FSB-2 5600/4600
1
1 55mm Filter for camera lens (On the market)
55mm Filter (handelsübliche Filter)
Filtre 55mm pour objetif d’appareil photo (en
vente dans le commerce)
Filtro de 55mm para de cámaras (a la venta
tiendas del ramo)
Filtro da 55 mm per obiettivi fotografici
(disponibile sul mercato)
2 Main body of the Fieldscope
Gehäuse des Beobachtungsfernroh
Boîtier principal de la Lunette terrestre
Cuerpo principal del catalejo
Corpo principale del dispositivo Fieldscope
3 Eyepiece lens
Okulare
Ocukaire
Oculares
Lente dell’oculare
4 Digital camera attachment FSA-1, 2
Digitalkameraadapter FSA-1, 2
Adaptateur pour appareil photo numérique
FSA-1, 2
Adaptador FSA-1, 2 para cámara digital
Accessorio FSA-1, 2 per fotocamera digitale
5 Digital camera attachment FSA-3 and
attachment ring
Digitalkameravorsatz FSA-3 und Adapterring
Adaptateur pour appareil photo numérique
FSA-3 et bague adaptatrice
Adaptador FSA-3 para cámara digital y anillo del
adaptador
Accessorio FSA-3 per fotocamera digitale e
anello di fissaggio
6 Digital camera bracket FSB-1A
Digitalkamerahalterung FSB-1A
Support FSB-1A pour appareil photo numérique
Empuñadura FSB-1A para cámara digital
Forcella per fotocamera digitale FSB-1A
7 Bracket ring
Halterungsring
Bague adaptatrice
Anillo de la empuñadura
Anello della forcella
8 Digital camera bracket FSB-2
Digitalkamerahalterung FSB-2
Support FSB-2 pour appareil photo numérique
Empuñadura FSB-2 para cámara digital
Forcella per fotocamera digitale FSB-2
9 Camera
Kamera
Appareil photo
Cámara
Fotocamera
!p Regular camera tripod (On the market)
Handelsübliches kamerastativ
Pied photographique ordinaire (en vente dans le
commerce)
Trípode para cámera normal (a la venta en
tiendas del ramo)
Normale cavalletto per fotocamere (disponibile
sul mercato)
Modèle Lunette terrestre ED50 Lunette terrestre ED50 A
Type Prisme de Porro Prisme de SCHMIDT’s Diamètre de l’objectif 50mm 50mm
Plage de mise au point 3m-∞ 3m-∞ Hauteur 94mm 98mm
longueur 209mm 207mm Largeur 71mm 71mm
Poids (env.) 455g 470g
Modelo Catalejo ED50 Catalejo ED50 A Tipo Prisma de Porro Prisma de SCHMIDT’s
Diámetro del Objetivo 50mm 50mm Alcance de enfoque 3m-∞ 3m-∞
Altura 94mm 98mm Longitud 209mm 207mm
Anchura 71mm 71mm Peso (Aprox.) 455g 470g
FSB-1A
FSB-2
FSB-1A
FSB-2
FSB-1A
FSB-2
FSB-1A
FSB-2
FSB-1A
FSB-2
SPECIFICATIONS
Modell Beobachtungsfernrohr ED50 Beobachtungsfernrohr ED50 A
Prismentyp Porro-Prism SCHMIDT’s-Prism Objective-durchmesser 50mm 50mm
Fokussierbereich 3m-∞ 3m-∞
Höhe 94mm 98mm
Länge 209mm 207mm Breite 71mm 71mm
Gewicht 455g 470g
TECHNISCHE DATEN
SPÉCIFICATIONS
ESPECIFICACIONES
Caratteristiche tecniche
