Zusammenbau – Eizo DuraVision FDX1501 / FDX1501T 取扱説明書 User Manual
Page 32

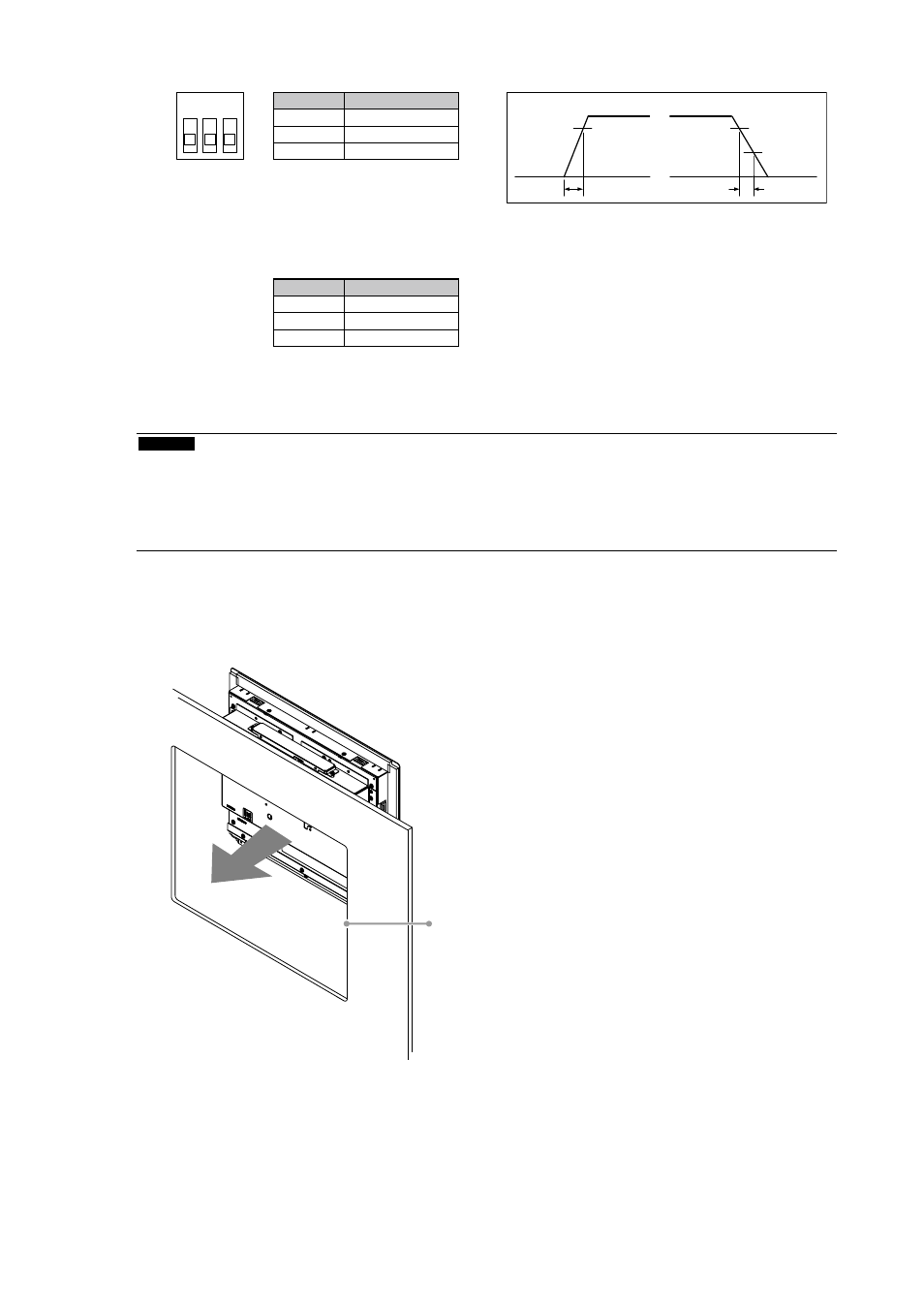

8
*1
Gleichspannungs-Anschlussblock
Anschluss-Pin-Zuordnung
Ablaufsteuerung
1
2
3
Pin-Nr.
Signal
1
DC12V
2
DET
*
3
Ground
*
Nicht verbunden
t1
10V
t1 < 50ms
10V
5V
t2
30ms < t2
DC12V
*2
Tastenerweiterungsanschluss: S3B-PH-SM4-TB(LF)(SN) (JST)
Anschluss-Pin-Zuordnung
Pin-Nr.
Signal
1
KEY0
2
KEY1
3
Ground
●
Zusammenbau
Beachte
• Da die Konsole, die am Monitor montiert wird, mit einer Metallkonsolen-Befestigungsschraube angezogen wird, treffen
Sie Ihre Auswahl unter Berücksichtigung der folgenden Punkte.
- Flach
- Eine Dicke von 5 mm
- Eine Struktur mit ausreichender Festigkeit für eine Befestigung mithilfe der Schraube.
1. Führen Sie den Monitor von vorne in die Montageöffnung der Konsole ein.
Die Abmessungen einer Einsetzöffnung sind die in der Außenansicht gezeigten „Abmessungen der
Konsolenöffnung“.
Montageöffnung (Abmessungen der Konsolenöffnung):
341±0.5mm × 289±0.5mm
