ELICA UP - Manual (Page 67)

67
Systemy kanalizacyjne
Możliwe jest zainstalowanie okapu “UP” z dodatkowym jednym lub dwoma opcjonalnymi modułami w jednym systemie zasysania
tak, więc połączonymi z jednym zewnętrznym silnikiem zasysającym znajdującym się wewnątrz lub na zewnątrz mieszkania.
System zasysania, składający się z większej ilości elementów, sterowany jest jednym pilotem, ponieważ tylko jeden okap (UP)
posiada wszystkie urządzenia elektroniczne niezbędne do działania, natomiast pozostałe UP OPTIONAL MODULE, są zależne od
okapu głównego UP.

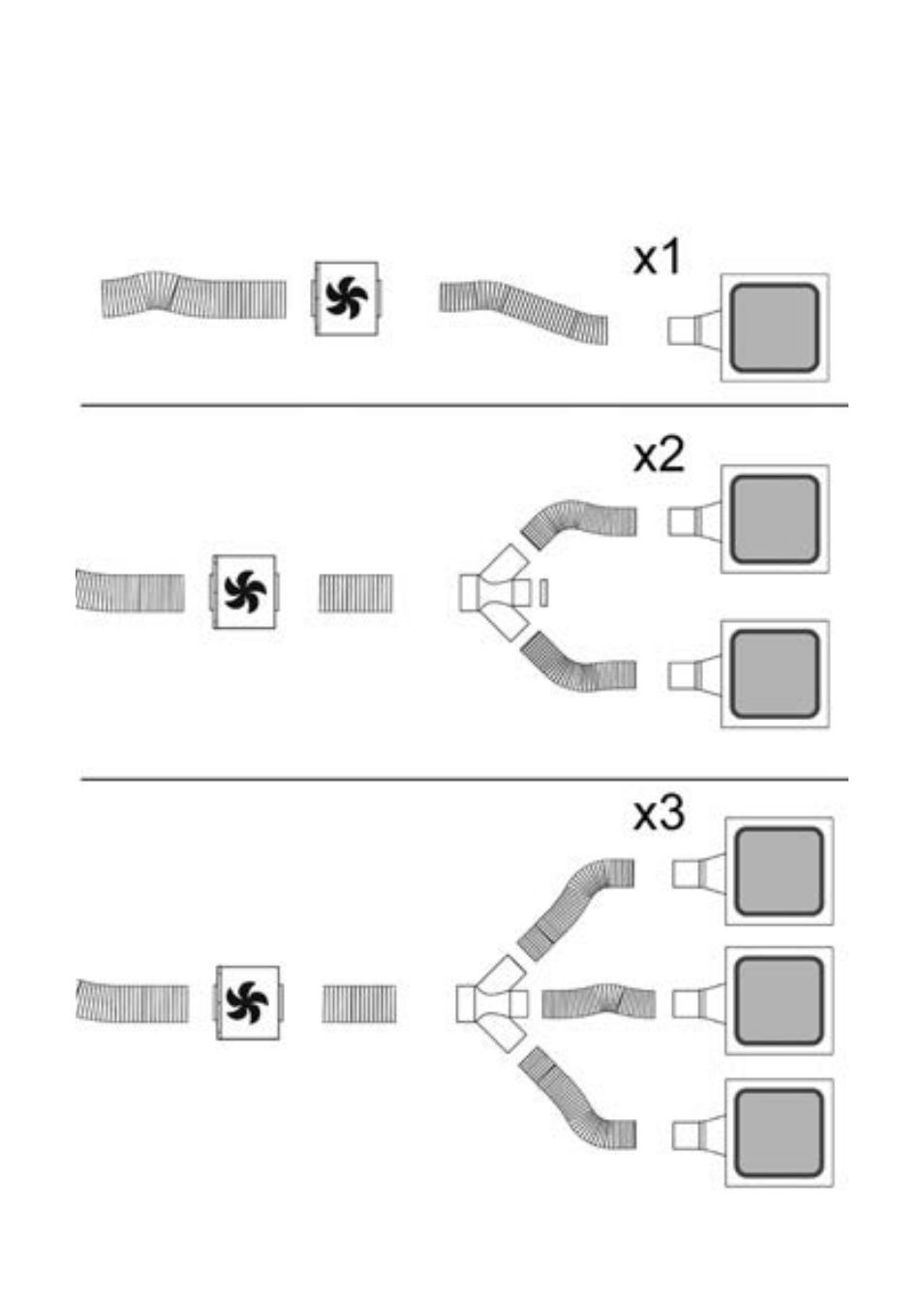

Połączenia pomiędzy okapem głównym (UP) a pozostałymi UP OPTIONAL MODULE muszą być wykonane w następujący sposób:
